Артикул:
1SVR750740R0110
Внутрений код:
ABB-1SVR750740R0110
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: LS, Dekraft, EKF
Возможные производители: LS, Dekraft, EKF
Дилерский сертификат
60,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
48 435.60 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| 1. Общая информация | |

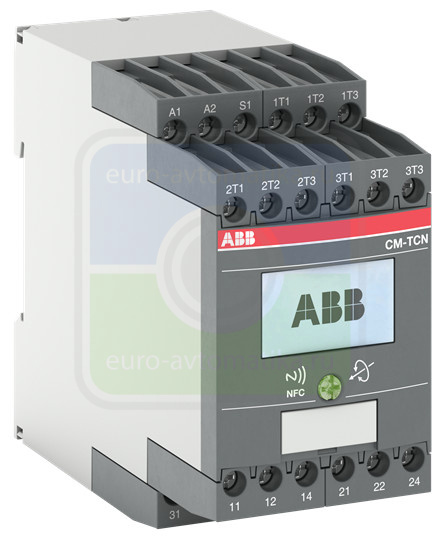

| Тип расширенного изделия: | CM-TCN.011S |
| Идентификационный номер изделия: | 1SVR750740R0110 |
| Европейский товарный код (EAN): | 4013614552519 |
| Описание в каталоге: | CM-TCN.011S Temp. monitoring relays LCD+NFC, -200..+850°C, 24-240VAC/DC |
| Длинное описание: | Temperature monitoring relay CM-TCN.011S, Temp.-range -200..+850°C, width 45mm, digital adjustable, 3 threshholds, over temperature-, under temperature-, window monitoring, A1-A2=24-240V AC / DC, 3 c/o, Screw connection terminals |
| 2. Ordering | |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85364900 |
| 3. Popular Downloads | |
| Технические данные: | 2CDC110004C0210 |
| Инструкции и руководства: | 1SVC750040M0000 |
| 4. Размеры | |
| Чистая ширина изделия: | 45 mm |
| Чистая толщина изделия: | 103.7 mm |
| Чистая высота изделия: | 85.6 mm |
| Чистый вес изделия: | 0.265 kg |
| 5. Technical | |
| Функция: | Overtemperature monitoringUndertemperature monitoringOver- and undertemperature monitoring |
| Диапазон измерений: | -200 ... +850 °C |
| Sensor Type: | PT100; PT1000; PTC; NTC; bimetal switch |
| Номинальное управляющее напряжение питания (Us): | 24 ... 240 V AC/DC |
| Номинальная частота (f): | Цепь питания 50 HzЦепь питания 60 HzЦепь питания DC Hz |
| Выход: | 3 x 1 c/o contacts, configurable |
| Тип клемм: | Клеммы с винтовым зажимом |
| Rated Operational Current AC-12 (Ie): | (230 В) 4 A |
| Номинальный рабочий ток, АС-15 (Ie): | (230 В) 3 A |
| Rated Operational Current DC-12 (Ie): | (24 В) 4 A |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 2 A |
| Минимальная коммутационная способность [В/мA]: | 12 V100 mA |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Measuring Circuit / Output Circuit 6 kVOutput Circuit 1 / Output Circuit 2 4 kVSupply Circuit / Measuring Circuit 6 kVSupply Circuit / Output Circuit 6 kV |
| Номинальное напряжение изоляции (Ui): | Measuring Circuit / Output Circuit 600 VOutput Circuit 1 / Output Circuit 2 300 VSupply Circuit / Measuring Circuit 600 VSupply Circuit / Output Circuit 600 V |
| Степень защиты: | Housing IP50Terminals IP20 |
| Overvoltage Category: | III |
| Степень загрязнения: | степень загрязнения 2 |
| Устройства защиты от короткого замыкания: | Output Circuit NC - F Type Fuses 6 AOutput Circuit NO - F Type Fuses 10 A |
| Коммутационная износостойкость: | AC-12 100000 цикл |
| Механическая износостойкость: | 30000000 цикл |
| Сечение подключаемого кабеля: | Гибкий с зажимом 2x 0.5 ... 1.5 mm²Гибкий с изолированным зажимом 2x 0.5 ... 1.5 mm²Гибкий 2x 0.5 ... 1.5 mm²Жесткий 2x 0.5 ... 1.5 mm² |
| Длина зачистки провода: | 8 mm |
| Монтажное положение: | Any |
| Монтаж на DIN-рейке: | Монтажная рейка 35 x 15 ммМонтажная рейка 35 x 7, 5 мм |
| 6. Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA: | Output Circuit 300 V AC |
| Contact Rating UL/CSA: | B300 |
| Connecting Capacity UL/CSA: | Гибкий 2x 18-16 AWGЖесткий 2x 20-16 AWG |
| 7. Экологические нормы | |
| Температура окружающей среды: | Работа с компенсацией -40 ... +60 °CХранение -40 ... +85 °C |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| 8. Сертификаты и декларации (номер документа) | |
| Сертификат ССС: | CCC_2018010303056014 |
| CQC Certificate: | CQC2018010303056014 |
| CULus Certificate: | cULus80947_E140448-20200622 |
| Declaration of Conformity - CCC: | 2020980303000208 |
| Декларация о соответствии - CE: | 1SVD981067 |
| Правила ограничения содержания вредных веществ.RoHS информация: | 1SVD981067-0001 |
| 9. Container Information | |
| Package Level 1 Units: | 1 штука |
| Ширина пакета уровня 1: | 97 mm |
| Package Level 1 Height: | 109 mm |
| Package Level 1 Depth / Length: | 52.5 mm |
| Package Level 1 Gross Weight: | 0.293 kg |
| Package Level 1 EAN: | 4013614552519 |
| 10. Classifications | |
| Код классификации объекта: | B |
| ETIM 5: | EC001446 - Temperature monitoring relay |
| ETIM 6: | EC001446 - Temperature monitoring relay |
| ETIM 7: | EC001446 - Temperature monitoring relay |
| E-класс: | V11.0 : 27371810 |
