Артикул:
GJL1213919R5101
Внутрений код:
ABB-GJL1213919R5101
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: LS, Dekraft, EKF
Возможные производители: LS, Dekraft, EKF
Дилерский сертификат
60,4 кб
Характеристики
Тип управляющего напряжения
—
17-32V DC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
9 421.20 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| 1. Общая информация | |
| Тип расширенного изделия: | VBC6A-30-10-P-2.4 |
| Идентификационный номер изделия: | GJL1213919R5101 |
| Европейский товарный код (EAN): | 4013614053900 |

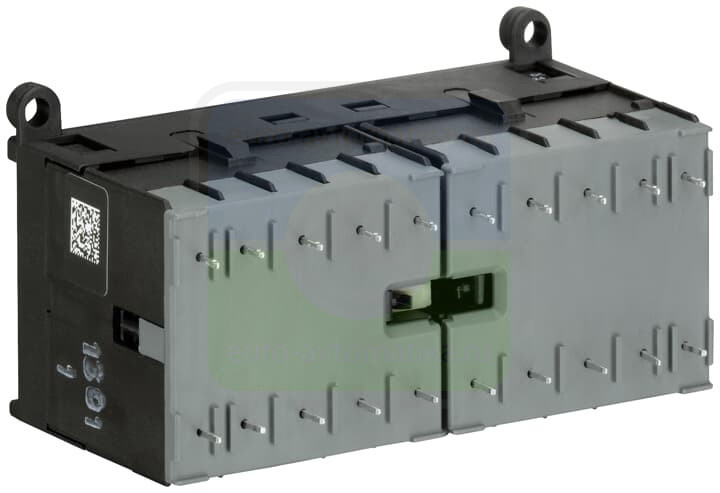

| Описание в каталоге: | VBC6A-30-10-P-2.4 Mini Rev.Contactor 17-32VDC, 2.4W |
| Длинное описание: | The VBC6A-30-10-P mini reversing contactor is a compact 3 pole contactor with 1 auxiliary contact, soldering pins and mechanical interlock and safety blocking. They are ideally suited for applications where reliability is a must and space is at a premium. Mini reversing contactors are used in residential buldings, commercial buildings and industrial applications for the control of three-phase motor loads up to 4 kW (AC-3). Due to the low coil consumption, this device can be directly controlled by a PLC. Further features are the noiseless and hum-free coil, a switch position indication and the integrated possibility for rail mounting. |
| 2. Ordering | |
| Минимальный объем заказа: | 1 штука |
| Номер таможенного тарифа: | 85365080 |
| 3. Popular Downloads | |
| Технические данные: | 1SBC100173C0201 |
| Инструкции и руководства: | 2CDC102046M6801 |
| Схема размеров: | GJL1200449F0001 |
| 4. Размеры | |
| Чистая ширина изделия: | 96.5 mm |
| Чистая высота изделия: | 57.5 mm |
| Чистая толщина изделия: | 51.5 mm |
| Чистый вес изделия: | 0.345 kg |
| 5. Technical | |
| Количество полюсов: | 3 |
| Номинальное рабочее напряжение: | Контакт цепи управления 690 V ACКонтакт цепи управления 250 V DCГлавная цепь 690 V ACГлавная цепь 220 V DC |
| Номинальная частота (f): | Цепь управления DCГлавная цепь 60 HzГлавная цепь 50 HzГлавная цепь DC |
| Номинальное выдерживаемое импульсное напряжение (Uimp): | Главная цепь 6 kV |
| Номинальное напряжение изоляции (Ui): | 690 Vсогласно стандарту UL/CSA 600 V |
| Количество основных нормально замкнутых контактов: | 0 |
| Количество основных нормально разомкнутых контактов: | 3 |
| Номинальный рабочий ток, АС-1 (Ie): | (220/240 В) 40°C 12 A(220/240 В) 55°C 12 A(380/440 В) 40°C 12 A(380/440 В) 55°C 12 A(690 В) 40°C 6 A(690 В) 55°C 6 A |
| Номинальная рабочая мощность, AC-3 (Pe): | (230 V) Three Phase 2.2 kW(400 V) Three Phase 4 kW(500 V) Three Phase 4 kW(690 V) Three Phase, NO 3 kW |
| Номинальный кратковременно выдерживаемый ток (Icw): | при температуре 40°C, на открытом воздухе, из холодного состояния 10 с 64 A |
| Количество вспомогательных НЗ контактов: | 0 |
| Количество вспомогательных НО контактов: | 1 |
| Номинальный рабочий ток, АС-15 (Ie): | (440 В AC) 3 A(24 В) 4 A(120 V) 4 A(240 В) 4 A(500 В) 2 A(380 / 400 В) 3 A |
| Номинальный рабочий ток, DC-13 (Ie): | (24 V) 2.5 A(110 V) 0.7 A(220 / 240 V) 0.4 A |
| Условный тепловой ток на открытом воздухе (Ith): | Main Circuit 12 A |
| Номинальное напряжение цепи управления (Uc): | 17 ... 32 V DC |
| Эксплуатационные пределы катушек: | (acc. to IEC 60947-4-1) for DC supply 0.85 ... 1.1 x Uc (at θ ≤ 55 °C) |
| Степень защиты: | Auxiliary Circuit Terminals IP20Control Circuit Terminals IP20Main Circuit Terminals IP20 |
| Степень загрязнения: | степень загрязнения 3 |
| Механическая износостойкость: | 10000000 цикл |
| Минимальная коммутационная способность [В/мA]: | Auxiliary Circuit 17 VAuxiliary Circuit 5 mA |
| Максимальная частота переключения: | (AC-1) 300 циклов в час(AC-15) 600 циклов в час(AC-3) 600 циклов в час(DC-1) 600 циклов в час(DC-13) 600 циклов в час(DC-3) 600 циклов в час |
| Монтаж на DIN-рейке: | Монтажная рейка 35 x 7, 5 ммМонтажная рейка 35 x 15 мм |
| Стандарты: | IEC/EN 60947-1IEC/EN 60947-4-1IEC/EN 60947-5-1UL 60947-1UL 60947-4-1 |
| Замечания: | No CA6 or CAF6 mountable |
| 6. Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA: | Главная цепь 600 V AC |
| Full Load Amps Motor Use: | (115 V AC) Single Phase 5.8 A(200 V AC) Three Phase 4.8 A(220 ... 240 V AC) Three Phase 6.8 A(230 V AC) Single Phase 4.9 A(440 ... 480 V AC) Three Phase 4.8 A(550 ... 600 V AC) Three Phase 1.7 A |
| Номинальная мощность в л.с.: | (115 V AC) Single Phase 0.25 Hp(200 V AC) Three Phase 1 Hp(220 ... 240 V AC) Three Phase 2 Hp(230 V AC) Single Phase 0.5 Hp(440 ... 480 V AC) Three Phase 3 Hp(550 ... 600 V AC) Three Phase 1 Hp |
| General Use Rating UL/CSA: | (300 V AC) 8 A |
| 7. Экологические нормы | |
| Температура окружающей среды: | Работа с компенсацией -20 ... +55 °CХранение -40 ... +80 °C |
| Maксимально допустимая рабочая высота: | 2000 m |
| Ударопрочность согласно МЭК 60068-2-27: | Импульс 11 мс 15g |
| Вибропрочность согласно МЭК 60068-2-6: | 5g / 5 ... 150 Hz |
| Правила ограничения содержания вредных веществ. RoHS статус: | Following EU Directive 2011/65/EU |
| 8. Сертификаты и декларации (номер документа) | |
| Сертификат BV: | 1SAA920000-0204 |
| Сертификат СВ: | 1SAA938000-2002 |
| CQC Certificate: | CQC2003010304064033 |
| CULus Certificate: | cUL_E191658 |
| Declaration of Conformity - CCC: | 2020980304001854 |
| Декларация о соответствии - CE: | 1SAD938516-0001 |
| DNV GL Certificate: | 1SAA938000-0306 |
| EAC Certificate: | 1SAA920000-2702 |
| Экологическая информация: | 1SAC200067H0009 |
| KC Certificate: | 1SAA938000-1501 |
| Сертификат LR: | 1SAA938000-0504 |
| Сертификат RMRS: | 1SAA938000-0704 |
| Правила ограничения содержания вредных веществ.RoHS информация: | 1SAD938514-0001 |
| 9. Container Information | |
| Package Level 1 Units: | 5 штука |
| Ширина пакета уровня 1: | 115 mm |
| Package Level 1 Height: | 64 mm |
| Package Level 1 Depth / Length: | 280 mm |
| Package Level 1 Gross Weight: | 1.795 kg |
| Package Level 1 EAN: | 4013614416439 |
| 10. Classifications | |
| Код классификации объекта: | Q |
| ETIM 4: | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: | EC000010 - Starter combination |
| ETIM 6: | EC000010 - Combination of contactors |
| ETIM 7: | EC000010 - Combination of contactors |
| E-класс: | V11.0 : 27371009 |
| Универсальная стандартная классификация товаров и услуг (UNSPSC): | 39121529 |
