Артикул:
168974
Внутренний код:
EAT-168974
Дилерский сертификат
56 кб
Техническая документация
457,5 кб
Характеристики
Номинальный ток, А
—
65
Номинальный непрерывный ток, А
—
65
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

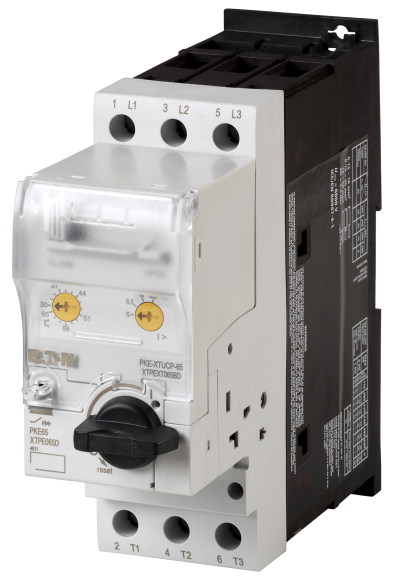

Автоматические выключатели PKE до 65 A | ||
Основная функция |
Защита установок Защита кабелей и проводов |
||
Отдельное устройство/законченное устройство |
Законченное устройство со стандартной ручкой | ||
Диапазон установок расцепителей перегрузки
 |
Ir | A | 30 - 65 |
Функция |
с расцепителем перегрузки | ||
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 65 |
Подключение к SmartWire-DT |
нет |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 60947, VDE 0660 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
? | °C | -40 - +80 |
разомкнут |
°C | -25 - +55 | |
в капсульном корпусе |
°C | -25 - +40 | |
установочное положение |
|
||
Направление подвода питания |
любая | ||
Класс защиты |
|||
Устройство |
IP20 | ||
Соединительные клеммы |
IP00 | ||
Защита от прикосновения согласно EN 50274 |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27 |
g | 15 | |
Высота установки |
M | макс. 2000 | |
Поперечные сечения соединения винтовой клеммы |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 16) 2 x (0,75 - 16) |
|
тонкопроволочный с оконечной муфтой согласно DIN 46228 |
мм2 |
1 x (0,75 - 35) 2 x (0,75 - 25) |
|
Момент затяжки соединительных винтов |
|||
Главный провод |
Нм | 3.3 | |
Кабели системы управления |
Нм | 1 | |
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Измеренный ток длительной нагрузки = расчетный рабочий ток |
Iu = Ie | A | 65 |
Номинальная частота |
f | Гц | 40 - 60 |
Механический срок службы |
Переключения | x 106 | 0.05 |
Электрический срок службы (AC-3 при 400 В) |
|||
Электрический срок службы |
Переключения | x 106 | 0.05 |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 60 | |
Прочие технические характеристики (каталог для перелистывания) |
Коммутационная способность | ||
| Расцепитель | |||
Температурная компенсация |
°C |
-5 - +40 (согласно IEC/EN 60947, VDE 0660) -25 - +55 (рабочий диапазон) |
|
Остаточная ошибка температурной компенсации для T > 40 °C |
±55 (Arbeitsbereich) | ||
Диапазон установок расцепителей перегрузки |
0,46 - 1 x Iu (с PKE-XTU(A)CP-65) | ||
Расцепители короткого замыкания |
Базовое устройство, фиксированно установленное: 15,5 x Iu Расцепляющий модуль, регулируемый 5 - 8 x Ir с задержкой около 60 мс |
||
Допуск расцепителя короткого замыкания |
± 20% | ||
Чувствительность к выпадению фаз |
нет (с PKE-XTU(A)CP-...) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 65 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 7.2 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 21.6 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
Rated permanent current Iu |
A | 65 | |
Rated voltage |
V | 690 - 690 | |
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz |
kA | 50 | |
Overload release current setting |
A | 30 - 65 | |
Adjustment range short-term delayed short-circuit release |
A | 150 - 150 | |
Adjustment range undelayed short-circuit release |
A | 1008 - 1008 | |
Integrated earth fault protection |
No | ||
Type of electrical connection of main circuit |
Screw connection | ||
Device construction |
- | ||
Suitable for DIN rail (top hat rail) mounting |
Yes | ||
DIN rail (top hat rail) mounting optional |
Yes | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as change-over contact |
0 | ||
Switched-off indicator available |
No | ||
With under voltage release |
No | ||
Number of poles |
3 | ||
Position of connection for main current circuit |
- | ||
Type of control element |
Turn button | ||
Complete device with protection unit |
Yes | ||
Motor drive integrated |
No | ||
Motor drive optional |
No | ||
Degree of protection (IP) |
IP20 |
