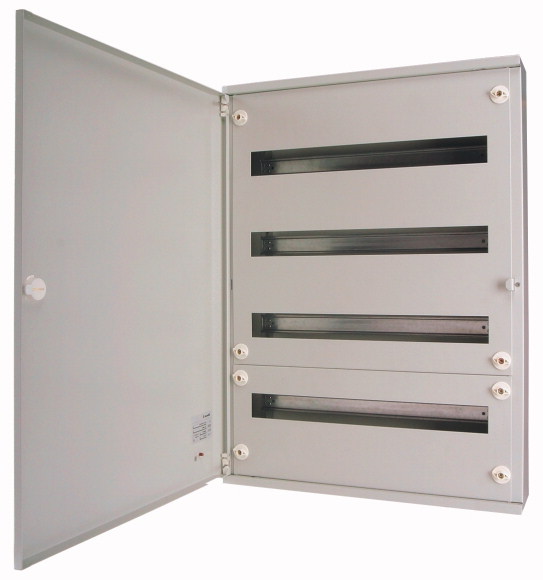

Артикул:
113686
Внутренний код:
EAT-113686
Дилерский сертификат
56 кб
Техническая документация
185,5 кб
Характеристики
Тип монтажа
—
Встраиваемый
Высота
—
450
Ширина
—
543
Глубина
—
140
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Основное устройство | ||
Функция продукции |
Монтажная распределительная панель | ||
Ассортимент |
Плоский распределитель BF | ||
Конструктивное исполнение |
Открытый монтаж | ||
Место установки |
Indoor | ||
Вид инсталляции |
Открытый монтаж | ||
Дверь/откидная заслонка |
Серый | ||
Класс защиты |
IP30 | ||
Цвет |
Серый | ||
Модульные держатели |
Каркас DIN рейки | ||
Крышка для защиты от прикосновения |
Металл | ||
Серии |
Количество | 2 | |
Установочные места в каждом ряду |
24 | ||
Описание |
IP30 Класс защиты I Корпус из листовой стали, серый (RAL 7035) |
||
Ввод проводки |
Вводы проводки вверху и внизу | ||
Клеммы, тип конструкции PE- и N |
Винтовые клеммы | ||
Клеммы PE и N |
Количество x сечение | мм2 |
PE: 2 x 25 + 43 x 16 N: 2 x 25 + 43 x 16 |
Комплект поставки |
Корпус Дверь с трехпозиционной задвижкой Шинный каркас DIN Фланцы для протыкания мембранной панели (верхней) Передние панели Защитные клеммы и клеммы нейтрального проводника |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61439-1, IEC/EN 61439-3, IEC/EN 62208 | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
соответствующий | ||
Температура окружающей среды |
°C | -5 - +40 | |
Класс защиты |
IP30 | ||
Класс защиты |
Класс защиты I (заземленный) | ||
Номинальное напряжение |
Ue | В перем. тока | 415 |
Номинальная частота |
f | Гц | 50/60 |
| материал | |||
Материал |
Листовая сталь, с порошковым покрытием | ||
Цвет |
серый (RAL 7035) | ||
| Свойства материалов | |||
механический |
|||
Ударная прочность |
IK07 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 37 |
Начальный корпус для настенного монтажа |
PV | W | 36 |
Центральный корпус для пристраивания к стенке |
PV | W | 34 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 75 |
Начальный корпус для настенного монтажа |
PV | W | 72 |
Центральный корпус для пристраивания к стенке |
PV | W | 69 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Не имеет значения для установки в закрытом помещении. | ||
10.2.5 Подъём |
Не имеет значения для корпуса без подъёмника. | ||
10.2.6 Испытание на удар |
IK07 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP30 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
< 0,1 Ом, Требования производственного стандарта выполнены. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 415 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Не имеет значения для базового корпуса в соответствии с EN 62208. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Не имеет значения, если корпус из металла. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
Технические характеристики согласно ETIM 6.0
| Distribution boards (EG000023) / Small distribution board (EC000214) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Electrical distribution system (incl. small distribution board) / Small distribution board (ecl@ss8.1-27-14-24-09 [ACN387008]) | |||
Mounting method |
Surface mounting | ||
Number of rows |
2 | ||
Width in number of modular spacings |
24 | ||
Type of cover |
Door | ||
Cover model |
Closed | ||
Transparent cover/door |
No | ||
Material housing |
Steel | ||
Height |
mm | 450 | |
Width |
mm | 543 | |
Depth |
mm | 140 | |
Built-in depth |
mm | 140 | |
Internal depth |
mm | 131 | |
DIN-rail |
Yes | ||
With mounting plate |
No | ||
Extension possible |
No | ||
EMC-version |
No | ||
Colour |
Grey | ||
RAL-number |
7035 | ||
Degree of protection (IP) |
IP30 | ||
With lock |
No |
