Артикул:
284649
Внутрений код:
EAT-284649
Дилерский сертификат
56 кб
Техническая документация
190,8 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
20 640.72 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Система 60 мм Система 185 мм |
||
Основная функция |
Материал предохранителей токовой шины | ||
Подассортимент |

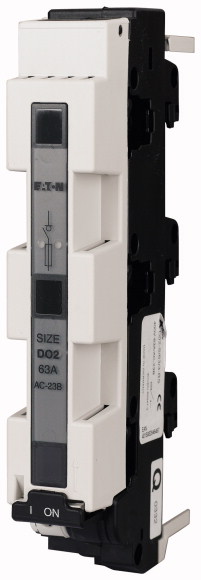

Предохранительный силовой разъединитель D без функции мигания | ||
Полюсы |
3-полюсн. | ||
Описание |
Включая крышку для защиты от прикосновения с передней и ножной пластиной Поставляется в пустом виде, без завинчивающихся крышек |
||
исполнение |
Контактный винт муфт | ||
Расчетный рабочий ток |
Ie | A | 63 |
Номинальное напряжение |
Ue | В перем. тока | 400 |
Типоразмер |
E18, D 02 | ||
Монтажная ширина |
мм | 36 | |
Применяемое для |
20 x 5/10 30 x 5/10 |
||
Применяемое для |
Двойной T-образный профиль | ||
| указания Пригодный к эксплуатации предохранительный элемент в сборе состоит из основного устройства, плавкой вставки, контактный винт, завинчивающаяся крышка |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
Исполнение согласно IEC/EN 60947-3 | ||
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
-25 - +55 | ||
Расстояние до центра шины |
мм | 60 | |
установочное положение |
вертикально или горизонтально | ||
Категория перенапряжения / степень загрязнения |
III/3 | ||
Класс защиты |
IP30 встроенный | ||
Вес |
кг | 0.26 | |
| Контакты | |||
Номинальная частота |
f | Гц | 40 - 60 |
Номинальная устойчивость к импульсу |
Uimp | кВ | 8 |
Расстояние до центра шины |
мм | 60 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
| Электрические данные | |||
Полюсы |
3-полюсн. | ||
Количество полюсов |
3P | ||
Номинальное напряжение |
Ue | В | |
Номинальное напряжение |
Ue | В перем. тока | 400 |
Условный расчетный ток короткого замыкания, проверено со вставками |
Iq | кА | 50 |
Номинальная частота |
f | Гц | 40-60 |
Расчетный рабочий ток |
Ie | A | 63 |
обычный термический ток |
Ith | A | 63 |
Режим работы |
непрерывный режим работы | ||
Категория перенапряжения |
III | ||
категория применения |
Перем. ток 23 B | ||
Номинальная устойчивость к импульсу |
Uimp | кВ | 8 |
Электрические тепловые потери на контакт при Ie
|
W | 2 | |
Потеря мощности |
|||
Потеря мощности на контакт с предохранителем при Ie
|
W | 7.5 | |
Предохранитель |
W | 5,5 | |
| Предохранитель макс. | |||
Типоразмер |
E18, D 02 | ||
| Поперечные сечения соединения | |||
Столбчатый зажим |
|||
одножильный |
мм2 | 1,5 - 25 Cu | |

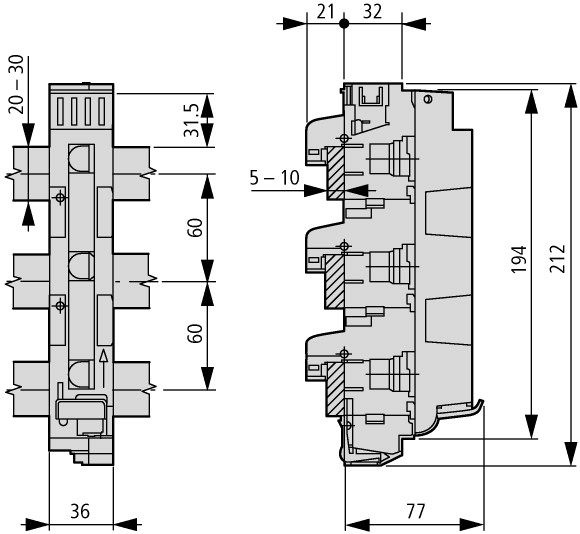

| Механические размеры | |||
Клеммы |
Приподнятые зажимы | ||
Момент затяжки винтов клеммы |
Нм | макс. 2,6 | |
Диапазон температур |
°C | -25 - +55 | |
Ширина корпуса |
мм | 212 | |
Монтажная ширина |
мм | 36 | |
Резьба цоколя лампы |
E18 | ||
Монтаж |
Токовая шина с расстоянием 60 мм | ||
Категория перенапряжения / степень загрязнения |
III/3 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Circuit breakers and fuses (EG000020) / D0-system switch disconnector (EC000277) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Safety fuse systems / Neozed switch disconnector (ecl@ss8.1-27-14-21-10 [AKE282010]) | |||
Number of poles |
3 | ||
Construction size |
D02 | ||
Nominal rated voltage |
V | 400 | |
Nominal rated current |
A | 63 |
