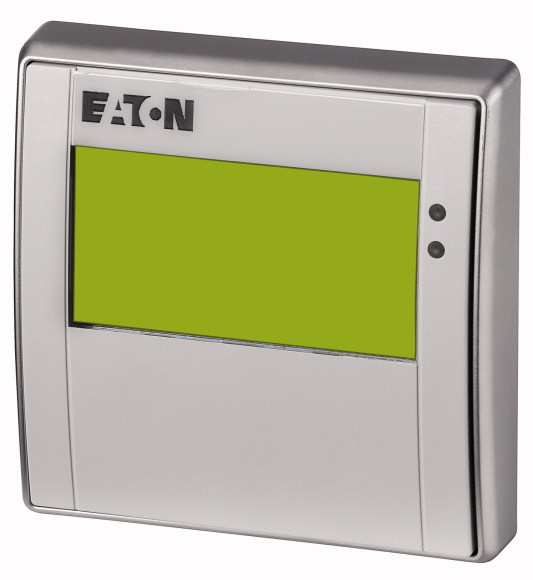

Многофункциональный дисплей MFD-Titan | ||
Принадлежности |
Ступенчатый дисплей | ||
монохромный дисплей размером 132 x 64 пикселов со свободно подключаемой фоновой подсветкой съемная фронтальная рамка из титана индивидуальная лазерная гравировка возможна с продуктом MFD-COMBINATION (код заказа 2010801) |
|||
дисплей |
с дисплеем, без клавиатуры | ||
Логотип Eaton |
с логотипом компании Eaton | ||
Класс защиты |
IP65 |
Технические характеристики
Общая информация | |||
Стандарты и положения |
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27 | ||
Размеры (Ш x В x Г) |
мм | 86,5 x 86,5 x 21,5 (с кнопками) 86,5 x 86,5 x 20 (без кнопок) | |
Вес |
кг | 0.13 | |
Монтаж |
2 x 22,5 мм, индикатор скреплен 2 крепёжными кольцами. Толщина стенки: без рейки (ЦП) 1 - 6 мм с рейкой 1 - 4 мм |
||
Потеря мощности |
P | W | 0 |
Климатические внешние условия | |||
Рабочая температура |
°C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
ЖК индикатор (уверенное считывание) |
°C | -5 - 50 - (-10 - 0 при включенной фоновой подсветке (непрерывный режим работы)) | |
Хранение |
°C | - 40 - 70 | |
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP65 | ||
Колебания (IEC/EN 60068-2-6) |
Гц | ||
постоянная амплитуда 0,15 мм |
Гц | 10 - 57 | |
постоянное ускорение 2 г |
Гц | 57 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 18 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 1 | |
установочное положение |
вертикально или горизонтально | ||
Электромагнитная совместимость (ЭМС) | |||
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) |
кВ | ||
Выход воздуха |
кВ | 8 | |
Разряд контакта |
кВ | 6 | |
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 |
V/m | 10 | |
Подавление радиочастотных помех |
EN 55011 Класс B, EN 55022 Класс B | ||
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 2 | |
Впуск согласно IEC/EN 61000-4-6 |
В | 10 | |
Прочность изоляции | |||
Измерение воздушных зазоров и путей утечки тока |
EN 50178, UL 508, CSA C22.2, No. 142 | ||
Прочность изоляции |
EN 50178 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
По запросу | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
PLC's (EG000024) / Graphic panel (EC001412) | |||
Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Graphic panel (HMI) (ecl@ss8.1-27-24-23-02 [BAA722010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With SW interfaces |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
Type of display |
LCD | ||
With colour display |
No | ||
Number of colours of the display |
2 | ||
Number of grey-scales/blue-scales of display |
2 | ||
Screen diagonal |
inch | 2.75 | |
Number of pixels, horizontal |
132 | ||
Number of pixels, vertical |
64 | ||
Useful project memory/user memory |
kByte | 0 | |
With numeric keyboard |
No | ||
With alpha numeric keyboard |
No | ||
Number of function buttons, programmable |
9 | ||
Number of buttons with LED |
0 | ||
Number of system buttons |
0 | ||
With touch screen |
No | ||
With message indication |
Yes | ||
With message system (incl. buffer and confirmation) |
No | ||
Process value representation (output) possible |
Yes | ||
Process default value (input) possible |
Yes | ||
With recipes |
No | ||
Number of password levels |
0 | ||
Printer output available |
No | ||
Number of online languages |
256 | ||
Additional software components, loadable |
Yes | ||
Degree of protection (IP), front side |
IP65 | ||
Operation temperature |
°C | -5 - 55 | |
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
No | ||
Suitable for safety functions |
No | ||
Width of the front |
mm | 86.5 | |
Height of the front |
mm | 86.5 | |
Built-in depth |
mm | 43 |
Апробации
Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
UL File No. | E135462 | ||
UL Category Control No. | NRAQ | ||
CSA File No. | 012528 | ||
CSA Class No. | 2252-01 + 2258-02 | ||
North America Certification | UL listed, CSA certified | ||
Degree of Protection | IEC: IP65, UL/CSA Type 4X |
