Артикул:
111716
Внутренний код:
EAT-111716
Характеристики
Исполнение
—
Навесной
Материал
—
Металл
Размер монтажной платы
—
950*950
Высота
—
1000
Ширина
—
1000
Глубина
—
300
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

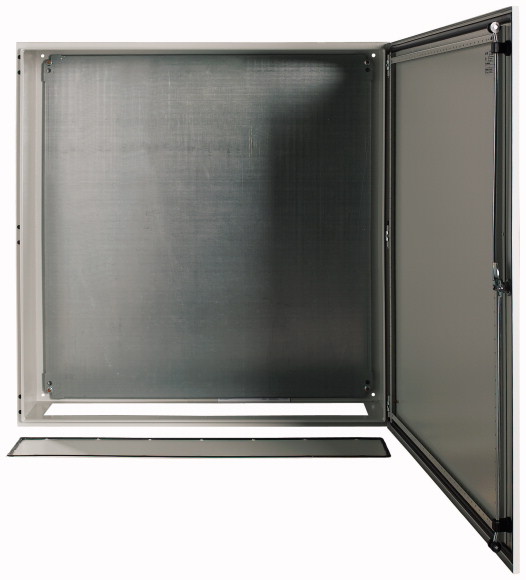

Стеновой корпус CS | ||
Функция продукции |
Стеновой корпус с монтажной панелью | ||
Класс защиты |
IP66 IP23 (с вентиляционными пластинами) |
||
Описание |
Полностью вспененное полиуретанове уплотнение Impact resistance category IK09 to EN 62262. Монтажная панель из листовой стали Опорная пластина со вспененным уплотнением. Однодверный, упор двери справа, угол открывания двери 120° Шарнирные штифты дверей с технологией Quick-Change. Стандартизованная система запирания с зажимным приспособлением. Порошковое покрытие RAL 7035 внутри и снаружи |
||
Материал |
Листовая сталь | ||
Размеры |
|||
ширина |
мм | 1000 | |
Высота |
мм | 1000 | |
Глубина |
мм | 300 | |
Замки |
Количество | 1 (3-точечн.) | |
Шарниры |
Количество | 3 | |
Планка для профильной двери |
Количество | 2 | |
Flange plates |
Width x Depth | mm | 172 x 932 |
Максимум фланцы F3A |
Количество | 3 | |
Монтажные панели |
|||
Высота |
мм | 970 | |
ширина |
мм | 950 | |
Вес |
кг | 68 | |
Информация о комплекте поставки |
Замок, двойная бородка 3 мм включая приварные резьбовые шпильки M6 для подсоединения защитного провода к двери |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60529, IEC 62262, IEC/EN 62208 | ||
RoHS |
In accordance with Directive 2002/95/EC of the European Parliament and Council | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
да | ||
Стойкость к климатическим воздействиям |
Damp heat, constant, to IEC 60068-2-78; Damp heat, cyclical, to IEC 60068-2-30 | ||
Температура окружающей среды |
°C | -40 - +70 | |
Класс защиты |
IP66 IP23 (с вентиляционными пластинами) |
||
Условия установки |
Установка в закрытом помещении/вне помещения | ||
Отводимая мощность потерь |
|||
|
Power loss Pv [W] for fully enclosed sheet steel enclosure CS without internal partitions for wall mounting. Example: max. ambient temperature 35°C; Overtemperature ?T = 20 K; Relative humidity = 75%. |
|||
Максимальная потеря мощности |
|||
Individual enclosure for wall mounting |
PV | W | 143 |
Starting enclosure for wall mounting |
PV | W | 136 |
Middle enclosure for wall mounting |
PV | W | 128 |
| материал | |||
Материал |
Листовая сталь | ||
Обработка поверхности |
Нанесение слоя структурного порошка на основе полиэстера | ||
Качество поверхности |
облегченная структура | ||
Цвет |
светло-серый (RAL 7035) | ||
Finish |
Gloss | ||
Толщина материала |
мм | ||
Body |
mm | 1.5 | |
Монтажная панель |
мм | 3 | |
Door |
mm | 2 | |
Опорная пластина |
мм | 1.5 | |
| Свойства материалов | |||
механический |
|||
Ударная прочность |
IK09 согласно EN 62262 | ||
макс. вес устанавливаемых компонентов |
|||
Общий вес устанавливаемых компонентов |
кг | 390 | |
Монтажная панель |
кг | 350 | |
Door |
kg | 40 | |
| 500 kg payload, when brackets fitted in all four enclosure corners (vertically or horizontally) and the weights are symmetrically distributed within the enclosure. | |||
| Описание/базовое исполнение | |||
Construction |
Canted and seam welded, including two M6 threaded bolts for earth conductor connections inside the enclosure. | ||
Back plate |
9 mm drilling dimensions for wall mounting | ||
Side plates |
Without apertures | ||
Top plate |
Without apertures | ||
Bottom plate |
Enclosed, foamed gasket, can be unscrewed for F3A-… flanges or for assembly by user | ||
Mounting plate, material |
Sheet steel, hot-galvanized | ||
Door, Engineering |
Including M6 threaded welded studs for earth conductor connections in the door: | ||
Информация о комплекте поставки |
Замок, двойная бородка 3 мм включая приварные резьбовые шпильки M6 для подсоединения защитного провода к двери |
||
| If electrical apparatus is to be installed in the door, a continuous, permanent protective ground contactor connection must be established with a protective ground cable. The threaded welded studs on the door and on the cabinet side wall must be used as connecting points for the ground leads. | |||
Door hinges |
On the right, can be converted by user | ||
Исполнение двери |
Упор двери правый возможна замена на месте |
||
door opening angle |
120° | ||
Блокировка двери |
Зажим с защитной изоляцией Стандартное запирание 3 мм двойная бородка |
||
Замки |
Количество | 1 (3-точечн.) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Потеря мощности при температуре окружающей среды 35°C, дельта T 20°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 138 |
Начальный корпус для настенного монтажа |
PV | W | 130 |
Центральный корпус для пристраивания к стенке |
PV | W | 121 |
Мощность потерь при температуре окружающей среды 35°C, дельта T 35°, расчет согласно IEC60890 |
|||
Отдельный корпус для пристраивания к стене |
PV | W | 277 |
Начальный корпус для настенного монтажа |
PV | W | 260 |
Центральный корпус для пристраивания к стенке |
PV | W | 243 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения для корпуса без подъёмника. | ||
10.2.6 Испытание на удар |
IK09 | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
IP66 | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
< 0,1 Ом, Требования производственного стандарта выполнены. | ||
10.6 Монтаж оборудования |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 1000 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Не имеет значения для базового корпуса в соответствии с EN 62208. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Не имеет значения, если корпус из металла. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Требования производственного стандарта выполнены. |
Апробации
| Product Standards | UL 508A; CSA-C22.2 No.14; IEC/EN 60529; CE marking | ||
| UL File No. | E336299 | ||
| UL Category Control No. | NITW | ||
| CSA File No. | – | ||
| CSA Class No. | – | ||
| North America Certification | Request filed for CSA | ||
| Conditions of Acceptability | Series CS may be provided with metal sub-panel. No back mounted components are allowed between sub-panel and the back sheet metal enclosure | ||
| Specially designed for North America | No | ||
| Suitable for | Industrial Control Panels | ||
| Degree of Protection | IEC: IP66, indoor and outdoor; UL/CSA Types 1, 12, indoor only. |
