Ассортимент |
Дополнительное оснащение SmartWire-DT | ||
Основная функция |
Подача напряжения на SmartWire-Darwin | ||
Функция |
для подачи питающего напряжения для подключения прочих абонентов SmartWire-Darwin (IP 67) и подключенных датчиков/исполнительных элементов | ||
Описание |
Подводимое напряжение SmartWire-Darwin с классом защиты IP67 для повторной подачи напряжения питания 24 В постоянного тока силой 4 A для сети SmartWire-Darwin для подачи питания к абонентам SmartWire-Darwin, а также к подключенным датчикам/исполнительным элементам |
||
Подключение к SmartWire-DT |
да | ||
|
Information relevant for export to North America UL File No. E29184 UL Category Control No. NKCR CSA File No. 2324643 CSA Class No. 3211-07 North America Certification UL listed, CSA certified |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 61131-2, EN50178, IEC/EN 60529 | ||

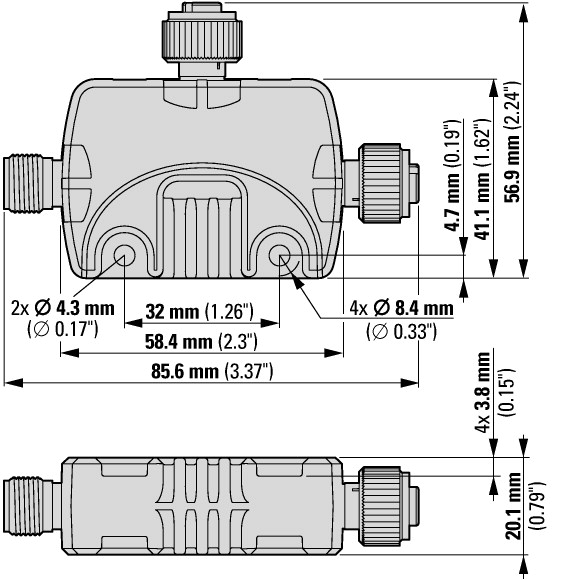

Размеры (Ш x В x Г) |
мм | 85,6 x 20,1 x 56,9 | |
Вес |
кг | 0.1 | |
Монтаж |
DIN рейка, с резьбовым креплением (M4), монтажный профиль (зажим M20) | ||
установочное положение |
любая | ||
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP69K | ||
Колебания (IEC/EN 61131-2:2008) |
|||
постоянная амплитуда 3,5 мм |
Гц | 5 - 8.4 | |
постоянное ускорение 1 г |
Гц | 8.4 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 9 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 0.3 | |
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения |
II | ||
Степень загрязнения |
3 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) |
|||
Выход воздуха (уровень 3) |
кВ | 8 | |
Разряд контакта (уровень 2) |
кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) |
|||
80 - 1000 мГц |
V/m | 10 | |
1,4 - 2 ГГц |
V/m | 3 | |
2 - 2,7 ГГц |
V/m | 1 | |
Подавление радиочастотных помех (SmartWire-DT) |
Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Кабель шины CAN/DP |
кВ | 1 | |
Кабель SmartWire-DT |
кВ | 1 | |
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1) |
|||
Кабели питания/кабель шины CAN/DP |
|||
Скачок напряжения кабелей питания |
кВ | 0.5 | |
Скачок напряжения |
Кабели питания 0,5 кВ | ||
Впуск (IEC/EN 61131-2:2008, уровень 3) |
В | 10 | |
| Климатические внешние условия | |||
Стойкость к климатическим воздействиям |
Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
Температура окружающей среды |
|||
Эксплуатация |
? | °C | -25 - +70 |
Хранение / транспорт |
? | °C | -40 - +70 |
Относительная влажность воздуха |
|||
Конденсация |
Допустимо | ||
| Питающее напряжение UAux | |||
Номинальное напряжение |
UAux | В | 24 V DC (-15/+20%) |
Остаточные пульсации входного напряжения |
% |
5
|
|
Защита от неправильной полярности |
да | ||
макс. ток |
Imax | A | 4 |
стойкость к коротким замыканиям |
нет, внешнее устройство защиты FAZ Z3 | ||
Потеря мощности |
P | W | тип. 1 |
Гальваническое разделение |
нет | ||
Номинальное напряжение карт 24 В постоянного тока |
В | typ. UAux - 0.2 | |
| Подсоединение питающего напряжения | |||
Способ подключения |
Гнездо M12 (кодировка A) 5-полюсное | ||
| Сеть SmartWire-DT | |||
Подключение |
Гнездо, штекер M12 (кодировка A) 5-полюсный | ||
Соединительный штекер |
SWD4-SM5-67 SWD4-SF5-67 |
||
| Технические характеристики в каталог для перелистывания | |||
Прочие технические характеристики (каталог для перелистывания) |
Технические характеристики |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Класс защиты |
IP69K | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module (ecl@ss8.1-27-24-26-10 [BAA071010]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP67 | ||
Type of electric connection |
Plug-in connection | ||
With potential separation |
Yes | ||
With power supply module |
Yes | ||
Suitable as segment module |
Yes | ||
Remote module |
No | ||
Fieldbus connection over separate bus coupler possible |
Yes | ||
Bus diagnosis possible |
No | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 85.6 | |
Height |
mm | 56.9 | |
Depth |
mm | 20.1 |
