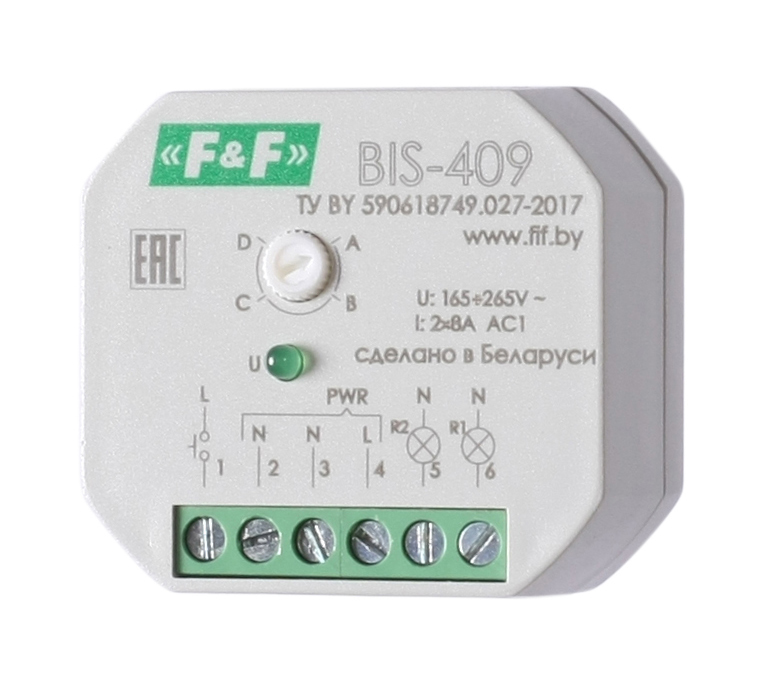

Обеспечивает управление двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Особенности- два исполнительных реле;
Область примененияОсвещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.
Принцип работыВключение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей. Работает в одном из 4-х режимов - A, B, C, D, определяющих последовательность управления нагрузкой. Выбор режима работы осуществляется установкой переключателя на корпусе реле в соответствующее положение. Функция А
| Артикул | EA01.005.009 |
| Код ETIM | EC000188 |
| Напряжение питания | 165-265 В AC |
| Максимальный коммутируемый ток (AC1) | 2х8 А |
| Максимальная мощность нагрузки | см. табл. 1 Руководства |
| Контакт | 2NO |
| Ток управления, не более | 2 мА |
| Напряжение управления | 185-265 В AC |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1 Вт |
| Коммутационная износостойкость | >100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ) | 48x43x25 мм |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения | 0,4 Нм |
| Тип корпуса | PDTN |
| Степень защиты | IP20 |
| Масса | 0,038 кг |
| Монтаж | в монтажной коробке Ø60 мм |
