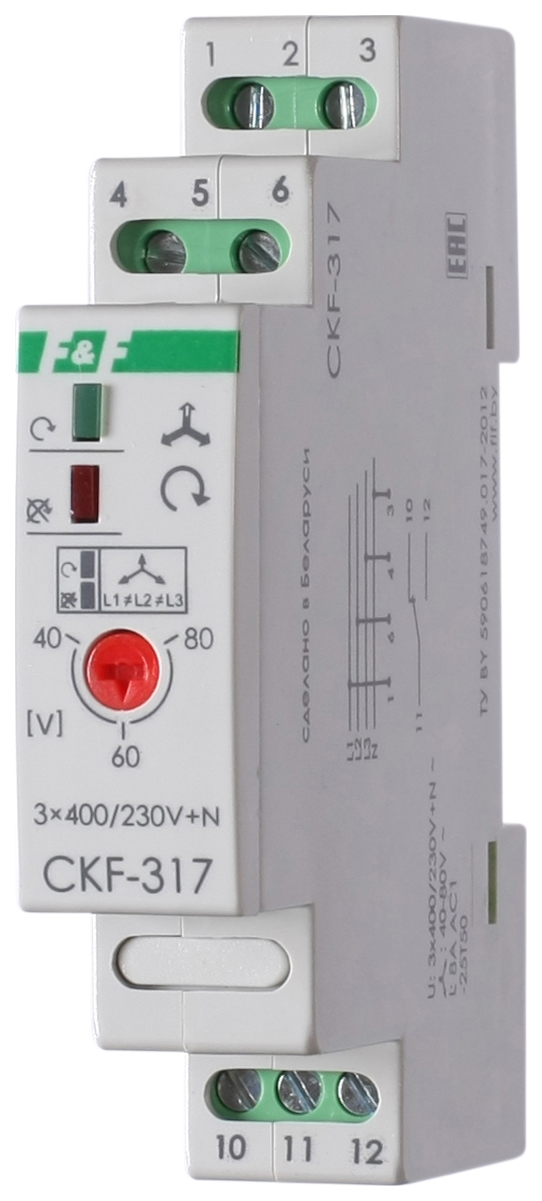

Автомат защиты электродвигателей CKF-317 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, снижения напряжения ниже 160В, обрыва нулевого провода, нарушения чередования фаз.

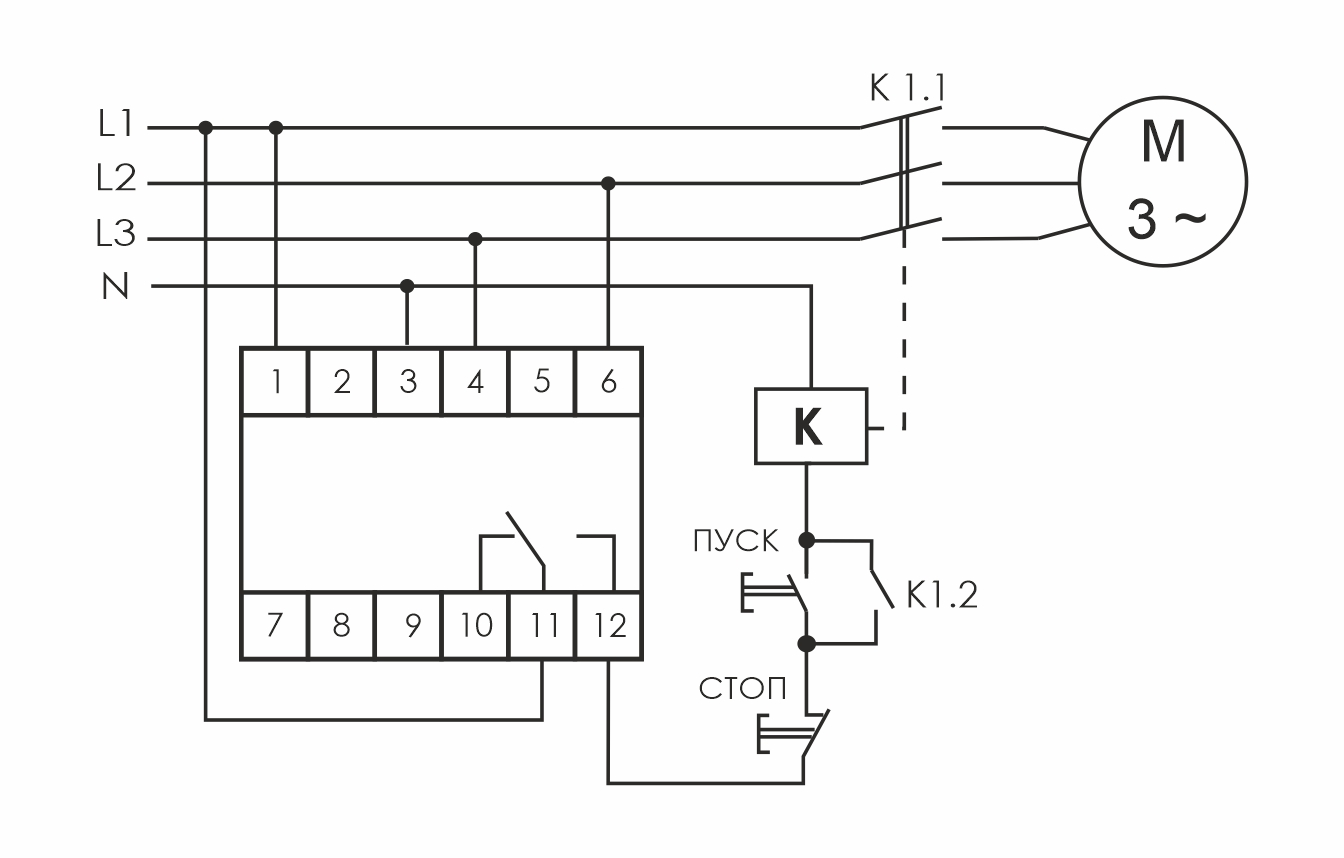

Принцип работыЕсли параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 11, 12 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии и снижения напряжения меньше установленной величины происходит с задержкой 3-5 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
| Артикул | EA04.002.006 |
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 В +N; 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO/NC |
| Сигнализация питания | зеленый светодиод |
| Сигнализация аварии | красный светодиод |
| Асимметрия напряжения (регулируемая) | 40-80 В |
| Гистерезис | 5 В |
| Напряжение отключения: | |
| при падении напряжения в фазах | 160 В |
| при повышении напряжения в фазах | - |
| Задержка отключения | 3-5 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1,6 Вт |
| Степень защиты | IP20 |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса (см. Приложение 1) | 1S |
