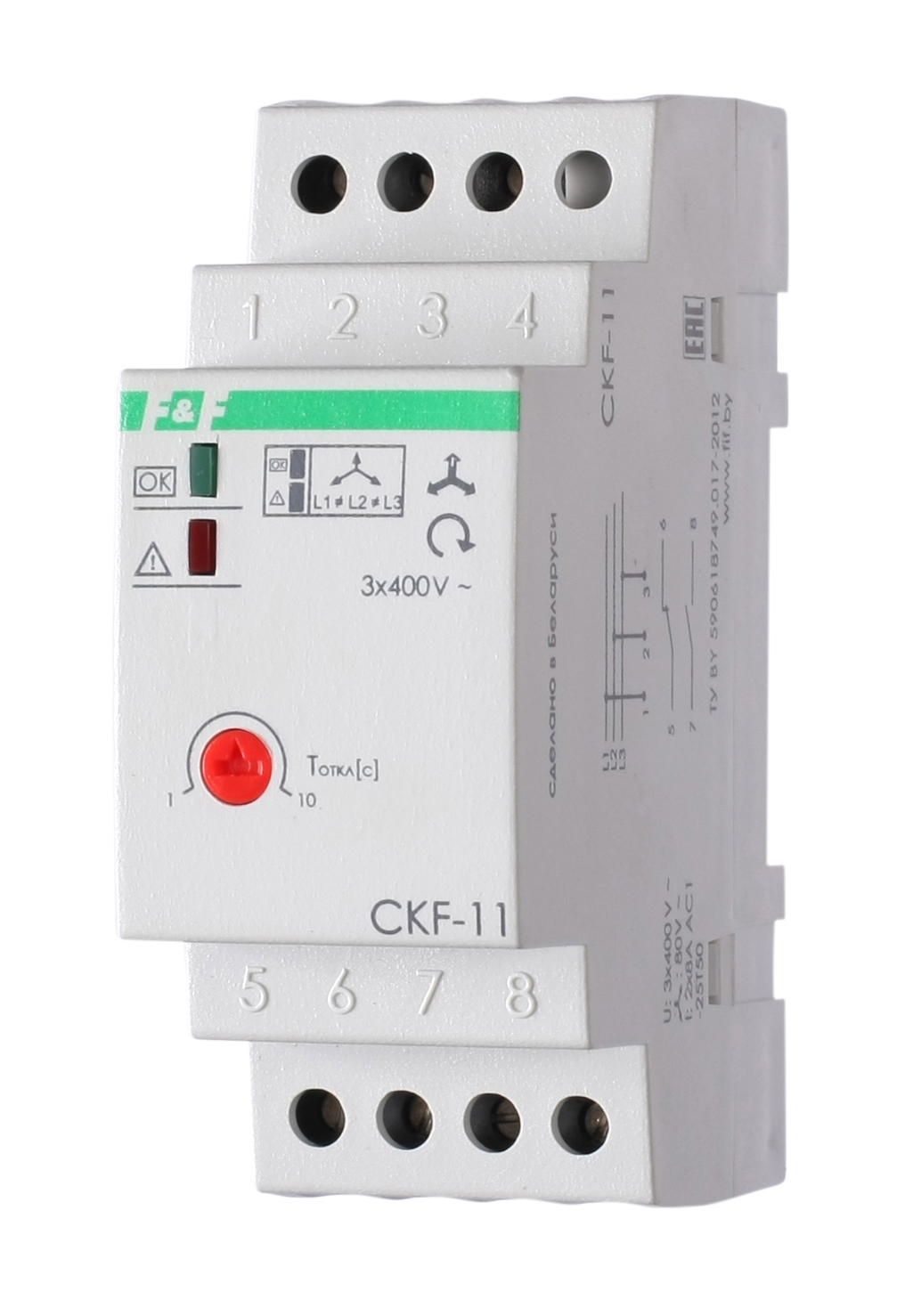

Реле контроля фаз CKF-11 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, превышения или понижения значения напряжения от номинального, нарушения чередования фаз.
Особенности1.Контроль асимметрии между фазами.
Область примененияПрименяется для защиты электродвигателей и электроустановок, питаемых от трехфазной сети.
Принцип работыЕсли напряжение в пределах нормы, контакты исполнительного реле 7, 8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-11 защищает также от симметричного падения напряжения в фазах.
| Артикул | EA04.004.003 |
| Код ETIM | EC001441 |
| Напряжение питания, В/Гц | 3х400 / 50 |
| Максимальный коммутируемый ток, А | 2х8 АС-1 / 250 В |
| Максимальная мощность нагрузки | См. табл.1 в РЭ |
| Максимальный ток катушки контактора, А | 2 |
| Контакт | 1NO, 1NC |
| Индикация | 2 светодиода |
| Асимметрия напряжения, В | 80 |
| Задержка отключения по асимметрии, регулируемая, с | 1…10 |
| Напряжение отключения при падении напряжения, В | 320 |
| Задержка отключения при падении напряжения, с | 5 |
| Напряжение отключения при повышении напряжения, В | 480 |
| Задержка отключения при повышении напряжения, с | 0,5 |
| Время повторного включения, с | 2 |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1,6 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 2S |
| Монтаж | DIN-рейка 35 мм |
