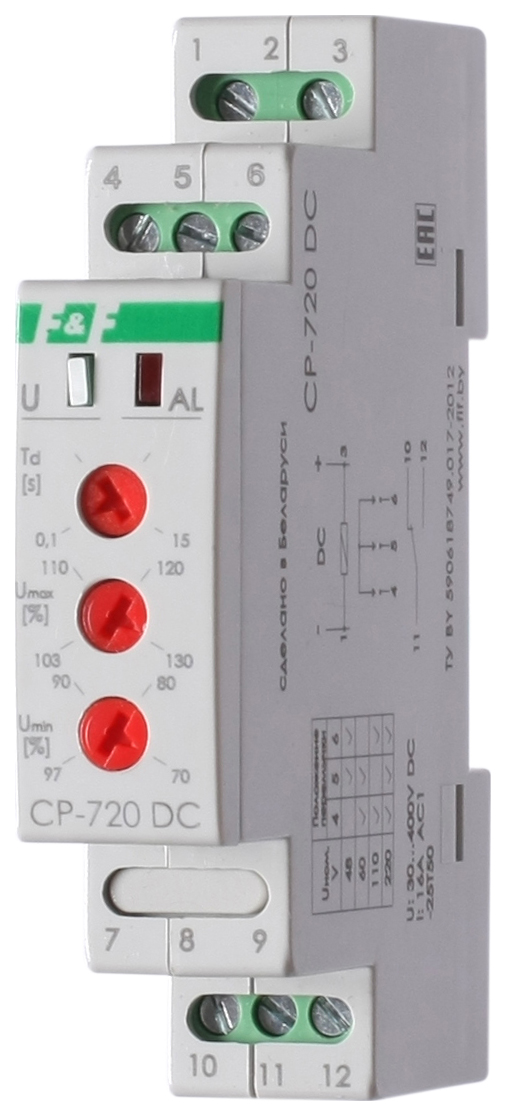

Реле контроля напряжения CP-720 DC предназначено для непрерывного контроля величины напряжения в однофазной сети постоянного тока и защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения питания, контроля напряжения в системах автоматики. Защита осуществляется путем отключения нагрузки от сети питания.
Принцип работыВерхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы реле отключает защищаемое оборудование. После восстановления сетевого напряжения реле включается автоматически через время повторного включения (4 секунды).
Область примененияИспользование в сферах, где необходима защита однофазных нагрузок в сети постоянного тока от повышенного/пониженного напряжения питания.
| Артикул | EA04.009.012 |
| Код ETIM | EC001438 |
| Напряжение питания, В | 30…400 AC |
| Максимальный коммутируемый ток, А | 16 АС1/250 В АС |
| Максимальная мощность нагрузки | См. табл. 2 в РЭ |
| Контакт | 1NO/NC |
| Индикация | 2 светодиода |
| Порог напряжений, % Uном: | |
| -нижний порог | 0,1…15 |
| -верхний порог | 0,1…15 |
| Задержка отключения, с: | |
| Время повторного включения, с | 4 |
| Гистерезис, % Uном | 2 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >105 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение винтовые зажимы | 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Монтаж | DIN-рейка 35 мм |
