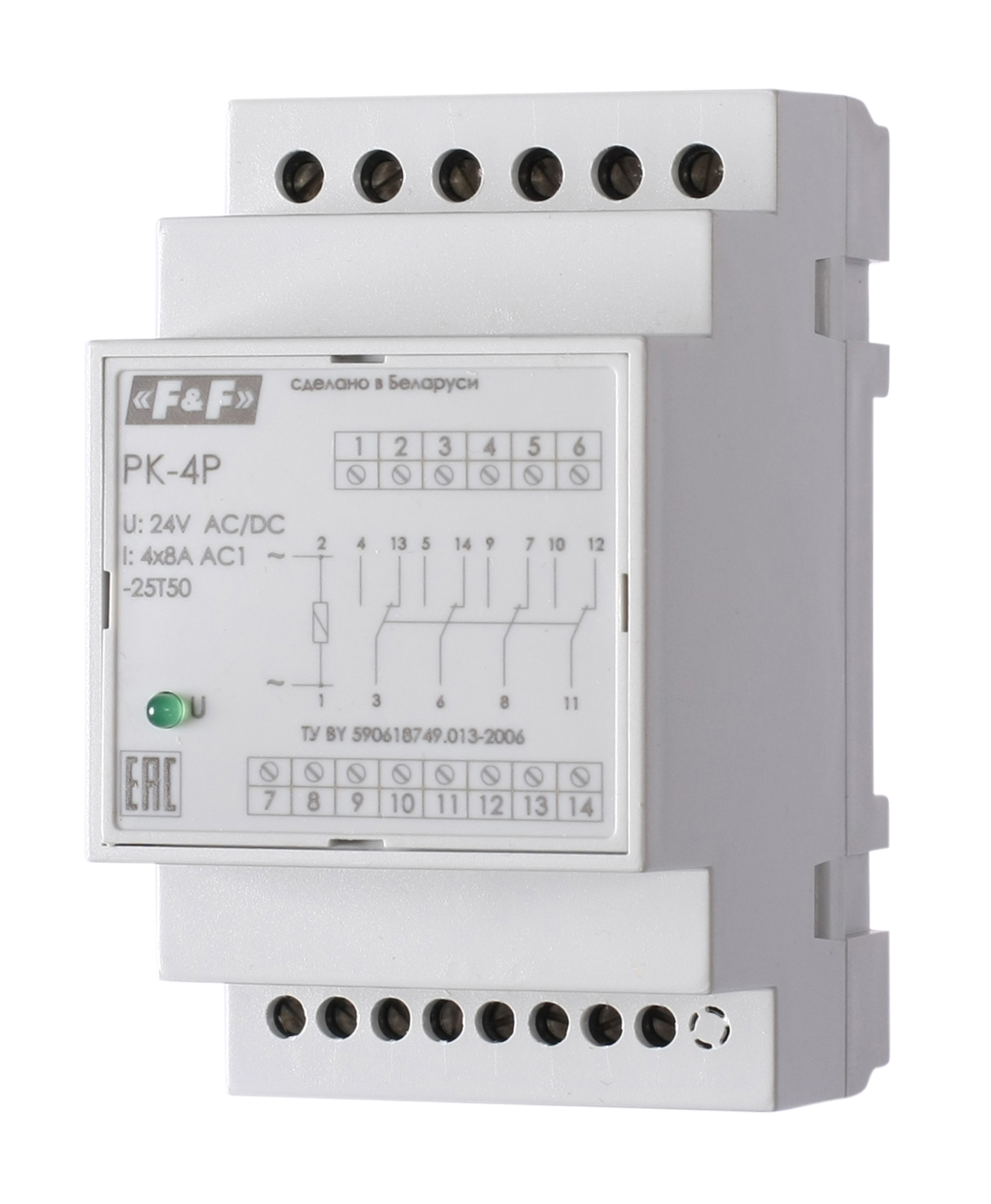

Для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Область примененияПрименяется в системах автоматики, управления, контроля и т.п.
Принцип работыПри подаче напряжения на клеммы 1, 2 происходит коммутация релейного выхода.
Артикул | EA06.001.026 |
Код ETIM | EC001437 |
Для контактов | |
Количество контактов | 4 (NO/NC) |
Номинальное напряжение контактов, В | 250 AC |
Номинальный коммутируемый ток, А | 8 AC-1 |
Время срабатывания/возврата, не более, мс | 40/20 |
Напряжение питания, В | 230 В / 50 Гц |
Данные катушки | |
Номинальное напряжение питания (Uн), В | 230 AC +10/-15% |
Напряжение отпускания | 0,7 Uн |
Потребляемый ток, не более, мА | 30 |
Дополнительные данные | |
Номинальное напряжение изоляции, В | 400 АС |
Напряжение пробоя, кВ: | |
- контакт-катушка | 2,5 |
- контакт-контакт | 2,1 |
Механический ресурс, циклы | > 3х1000000 |
Максимальная частота коммутации, цикл/час: | |
- при номинальной нагрузке | 600 |
- без нагрузки | 18000 |
Диапазон рабочих температур, °С | -25…+50 |
Степень защиты | IP20 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Габариты (ШхВхГ), мм | 52,5х90х65 |
Подключение | винтовые зажимы 2,5 мм2 |
Момент затяжки винтового соединения, Нм | 0,4 |
Тип корпуса | 3S |
Монтаж | на DIN-рейке 35 мм |
