Артикул:
256284
Внутрений код:
EAT-256284
Дилерский сертификат
56 кб
Техническая документация
153,3 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
4 127.78 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Описание |

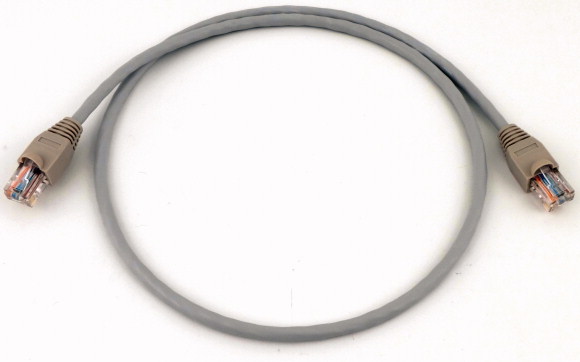

Соединительный кабель XC200 с переключателем интерфейсов | ||
длина |
M | 0.8 | |
Применяемое для |
easy800 MFD-…-CP8… |
||
Применяемое для |
easyNet |
Технические характеристики
| Пары жил 2 x 0,14 мм? | |||
Материал провода |
E-Cu 58 F21 nach DIN 40500 Teil 4 | ||
Строение кабеля |
макс. 0,49 мм (многопроволочная жила медная оголенная 7 x 0,16 мм?) | ||
Жила |
0,60 мм ±0,10 (диэлектрик полиэтилен, не содержащий галогенов, по два провода скручены в пару: wsbl-bl, wsor-or, wsgn-gn, wsbr-br) | ||
Скрутка |
четыре пары | ||
Оболочка |
мм2 | 4,5 мм ± 0,2 (материал оболочки, не содержащий галогенов, огнестойкий (FRNC)) |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Cables and wires unpreassembled (EG000001) / Data cable (EC000830) | |||
| Electric engineering, automation, process control engineering / Cable, wire / Communication cable / Data cable (ecl@ss8.1-27-06-18-01 [AKE197011]) | |||
Conductor material |
Cu, bare | ||
Diameter conductor |
mm | 4.5 | |
Nominal cross section conductor |
mm? | 0.14 | |
AWG-size |
26 | ||
Conductor category |
Class 2 = stranded | ||
Number of cores |
8 | ||
Stranding element |
Pairs | ||
Core insulation |
Copolymer, thermoplastic | ||
Core identification |
Colour | ||
Screen over stranding element |
None | ||
Screen over stranding |
None | ||
Material outer sheath |
PVC | ||
Colour outer sheath |
Grey | ||
Halogen free (acc. EN 60754-1/2) |
Yes | ||
Flame retardant |
No | ||
Low smoke (acc. EN 61034-2) |
Yes | ||
Outer diameter approx. |
mm | 4.5 | |
Permitted cable outer temperature, in movement |
°C | -25 - 60 | |
Permitted cable outer temperature, fixed |
°C | -25 - 60 | |
Category |
5E | ||
NVP value |
% | 67 |
Апробации
| Product Standards | IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2258-02 | ||
| North America Certification | UL listed, CSA certified | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
