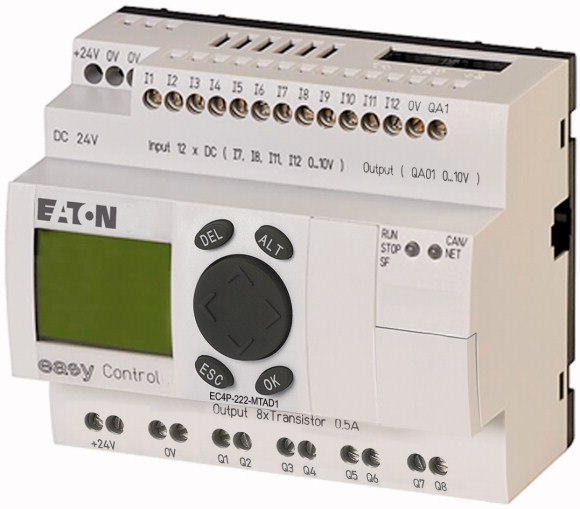

| Общее |
Размеры (Ш x В x Г) |
|
мм |
107,5 x 90 x 72 без/79 с адаптером для MCC (6 установочных мест)
|
Вес |
|
кг |
0.3
|
Монтаж |
|
|
DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с 3 опорами устройства ZB4-101-GF1 (дополнительное оснащение)
|
| Поперечные сечения соединения |
одножильный |
|
мм2
|
0,2 - 4 (AWG 22 - 12)
|
тонкопроволочный с оконечной муфтой |
|
мм2
|
0,2 - 2,5 (AWG 22 - 12)
|
Стандартная отвёртка |
|
мм |
3.5 x 0.8
|
макс. начальный пусковой момент |
|
Нм |
0.6
|
| Климатические внешние условия |
Рабочая температура |
|
°C |
-25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2
|
Конденсация |
|
|
Предотвратить конденсацию, воспользовавшись соответствующими мерами
|
ЖК индикатор (уверенное считывание) |
|
°C |
0
-
55
|
Хранение |
? |
°C |
-40 - +70
|
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
|
% |
5
-
95
|
Давление воздуха (эксплуатация) |
|
hPa |
1080
-
1080
|
| Механические внешние условия |
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
|
|
IP20
|
Колебания (IEC/EN 60068-2-6) |
|
Гц |
|
постоянная амплитуда 0,15 мм |
|
Гц |
10
-
57
|
постоянное ускорение 2 г |
|
Гц |
57
-
150
|
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
|
Шоки |
18
|
Падение (IEC/EN 60068-2-31) |
Высота падения |
мм |
50
|
свободное падение, в упаковке (IEC/EN 60068-2-32) |
|
M |
1
|
установочное положение |
|
|
вертикально или горизонтально
|
| Электромагнитная совместимость (ЭМС) |
Категория перенапряжения / степень загрязнения |
|
|
II/2
|
Электростатическая разрядка (ESD) |
|
|
|
примененный стандарт |
|
|
IEC EN 61000-4-2, уровень 3
|
Выход воздуха |
|
кВ |
8
|
Разряд контакта |
|
кВ |
6
|
электромагнитные поля (RFI), согласно IEC EN 61000-4-3 |
|
V/m |
10
|
Подавление радиочастотных помех |
|
|
EN 55011 Класс B, EN 55022 Класс B
|
Импульсное напряжение |
|
кВ |
IEC/EN 61000-4-4, уровень 3
|
Импульсное напряжение |
|
|
|
Кабель питания |
|
кВ |
2
|
Сигнальные провода |
|
кВ |
2
|
мощные импульсы (скачок напряжения) |
|
|
2 кВ (кабели питания симметричны, EASY...AC) 0.5 кВ (кабели питания симметричны, EASY...DC) согласно IEC/EN 61000-4-5
|
Впуск согласно IEC/EN 61000-4-6 |
|
В |
10
|
| Прочность изоляции |
Измерение воздушных зазоров и путей утечки тока |
|
|
EN 50178, UL 508, CSA C22.2, No. 142
|
Прочность изоляции |
|
|
EN 50178
|
| Буферизация часов реального времени |
Буферизация часов реального времени |
|
|

|
|
|
|
резервное время (часы) при полностью заряженном суперконденсаторе
Срок службы (годы)
|
Точность часов реального времени |
|
с/день |
тип. ± 5 (± 0,5 ч/год)
|
| Остаточная память |
Циклы записи памяти с остаточной индукцией (минимум) |
|
|
10000000000 (10? ) (циклов считывания/записи)
|
| Электропитание |
Номинальное напряжение |
Ue
|
В |
24 пост. тока (-15/+20%)
|
Допустимый диапазон |
Ue
|
|
20.4 - 28.8 V DC
|
Остаточная пульсация |
|
% |
5
|
входной ток |
|
|
тип. 140 мА при Ue
|
Посадки напряжения |
|
мс |
(IEC/EN 61131-2)
|
Потеря мощности |
P |
|
тип. 3,4 Вт
|
| ЦПУ |
Процессор |
|
|
Infineon XC161
|
Память |
|
|
|
Программный код/данные |
|
кбайт |
256/14 сегментов по 16 кБ
|
Маркер/сохраненные данные |
|
кбайт |
16/4/4/8
|
Время цикла для 1 к команд (бит, байт) |
|
мс |
<
0.3
|
| Интерфейсы |
Интерфейс PRG RS232 |
|
|
|
Скорость передачи данных |
|
кбит/с |
4,8, 9,6, 19,2, 38,4, 57,6, 115,2 (формат символов: 8 бит данных, без четности, 1 стоповый бит)
|
Техника присоединения |
|
|
Гнездо RJ45
|
гальваническое разделение |
|
|
отсутствует
|
Режим работы Master |
|
|
|
Скорость передачи данных |
|
кбит/с |
0,3, 0,6, 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6
|
Форматы символов |
|
|
8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1
|
Количество отправляемых байтов в блоке |
|
|
190 байта
|
Количество получаемых байтов в блоке |
|
|
190 байта
|
Ethernet |
|
|
|
Скорость передачи данных |
|
MBit/s |
10 Мбит/с, 100 м
|
Техника присоединения |
|
|
RJ45
|
гальваническое разделение |
|
|
нет
|
CANopen® |
|
|
|
Скорость передачи данных |
|
|
500 кбит/с, 25 м 250 кбит/с, 60м 125 кбит/с, 125 м 50 кбит/с, 300 м 20 кбит/с, 700 м 10 кбит/с, 1000 м
|
Заглушка шины (первая и последняя карты) |
|
|
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
|
Техника присоединения |
|
|
2 x RJ45, 8-полюсн.
|
Режим работы Master |
|
|
|
Количество |
|
|
8
|
Режим работы подчиненного устройства |
|
|
|
Абонент |
|
Количество |
максимально
126
|
Вид PDO |
|
|
асинхронный, циклический, ациклический
|
Профиль устройства |
|
|
согласно DS 301 V4
|
| Цифровые входы 24 В пост. тока |
Количество |
|
|
12
|
Входы используются как аналоговые |
|
|
4 (I7, I8, I11, I12)
|
Индикация состояния |
|
|
LCD-Display
|
Гальваническое разделение |
|
|
для выходов: да для сети easyNet, easyLink
|
Номинальное напряжение |
Ue
|
В пост. тока |
24
|
входное напряжение |
|
В пост. тока |
< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) при состоянии „0“ > 15,0 (I1 - I6, I9, I10) > 8,0 (I7, I8, I11, I12) при состоянии „1“
|
Входной ток при статусе „1“ |
|
|
|
Входной ток при статусе 1 |
|
мА |
3,3 (I1 до I6) 2,2 (I7, I8) 3,3 (I9, I10) 2,2 (I11, I12)
|
Время задержки |
|
мс |
тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „0“ до „1“) тип. 0,02 (I1 - I4), тип. 0,25 (I5 - I12) (от „1“ до „0“)
|
Длина провода |
|
M |
100 (неэкранирован.)
|
инкрементальный счетчик данных |
|
|
|
Количество входов счетчиков |
|
|
1 (I1, I2, I3, I4)
|
диапазон значений |
|
|
32 бит
|
Частота счета |
|
кГц |
40
|
форма импульсов |
|
|
Прямоугольник
|
Цифровые входы |
|
|
I1, I2
|
Заданный вход |
|
|
I3
|
Вход для контрольного переключателя |
|
|
I4
|
Цифровые входы I1 и I2, I3 и I4 |
|
|
1
|
Смещение сигнала |
|
|
90°
|
Быстрые цифровые входы |
|
|
|
Количество |
|
|
2 (I1, I2) при 16 бит или 1 (I1) при 32 бит
|
диапазон значений |
|
|
16/32 бит
|
Длина провода |
|
M |
20 (экранирован.)
|
Частота счета |
|
кГц |
<
50
|
форма импульсов |
|
|
Прямоугольник
|
| Аналоговые входы |
Количество |
|
|
4 (I7, I8, I11, I12)
|
Гальваническое разделение |
|
|
для выходов: да для интерфейса/карты памяти: нет
|
Вид входа |
|
|
Напряжение пост. тока
|
Зона сигнала |
|
|
0 - 10 В пост. тока
|
Разрешение |
|
|
0,01 В аналоговые 0,01 В цифровые 10 бит (значение 0 - 1023)
|
Входной импеданс |
|
k? |
11.2
|
Точность фактического значения |
|
|
|
два устройства easy |
|
% |
±
3
|
внутри устройства |
|
% |
± 2, (I7, I8, I11, I12) ± 0,12 В
|
Время преобразования аналоговое/цифровое |
|
мс |
каждый цикл ЦПУ
|
входной ток |
|
мА |
<
1
|
Длина провода |
|
M |
30, экранирован.
|
| Аналоговые выходы |
Количество |
|
|
1
|
Тип выхода |
|
|
Напряжение пост. тока
|
Выходной ток макс. |
|
A |
0.01
|
Шунтирующий резистор |
|
|
1 кОм
|
С защитой от перегрузки и коротких замыканий |
|
|
да
|
Разрешение |
|
|
0,01 В постоянного тока аналоговые 10 бит (значение в диапазоне 0 - 1023) цифровое
|
Время восстановления |
|
µs |
100
|
Точность |
|
|
|
-25 °C - 55 °C |
|
% |
2
|
25°C |
|
% |
1
|
Время преобразования аналоговое/цифровое |
|
мс |
каждый цикл ЦПУ
|
| Транзисторные выходы |
Количество |
|
|
8
|
Номинальное напряжение |
Ue
|
В пост. тока |
24
|
Допустимый диапазон |
Ue
|
|
20.4 - 28.8 V DC
|
Остаточная пульсация |
|
% |
5
|
Питающий ток |
|
мА |
тип./макс.
18/32 при состоянии 0 24/44 при состоянии 1
|
Защита от неправильной полярности |
|
|
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
|
Гальваническое разделение |
|
|
для электропитания, входы для карты памяти: да для входов: да
|
Расчетный рабочий ток при состоянии „1” постоянного тока на канал |
Ie
|
A |
макс. 0,5
|
Ламповая нагрузка без Rv на канал |
|
W |
5
|
Ток утечки при статусе „0” на канал |
|
мА |
<
0.1
|
Макс. выходное напряжение |
|
В |
2,5 (состояние 0 при внешней нагрузке < 10 МОм) U = Ue - 1 В (состояние 1 при Ie = 0,5 A)
|
защита от короткого замыкания |
|
|
да, электронный (Q1 - Q4), термический (Q5 - Q8), (оценка осуществляется через диагностический вход I16, I15)
|
Ток расцепителя короткого замыкания для R a 10 мОм |
|
A |
0,7 Ie 2 на выход
|
общий ток короткого замыкания |
|
A |
16
|
Пиковый ток короткого замыкания |
|
A |
32
|
отключение по температуре |
|
|
да
|
макс. частота переключения при постоянной омической нагрузке |
|
Переключения/ч |
40000
|
Возможность параллельного подключения выходов |
|
|
|
при омической нагрузке, индуктивной нагрузке, с внешней схемой защиты, сборка в пределах группы |
|
|
Группа 1: Q1 до Q4 Группа 2: Q5 до Q8
|
Число выходов |
макс. |
|
4
|
макс. общий ток |
|
A |
2 (Внимание! Выходы должны управляться одновременно при одинаковой продолжительности интервалов управления)
|
Индикация состояния выходов |
|
|
ЖК-экран
|
Индуктивная нагрузка по EN 60947-5-1 |
|
|
|
без внешней схемы защиты |
|
|
|
T0,95 = 1 мс, R = 48 ?, L = 16 mH
|
|
|
|
Коэффициент одновременности |
|
g |
0.25
|
Продолжительность включения |
|
% продолжительность включения |
100
|
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) |
|
Переключения |
1500
|
DC-13, T0,95 = 72 мс, П = 48 ?, Л = 1,15 H
|
|
|
|
Коэффициент одновременности |
|
g |
0.25
|
Продолжительность включения |
|
% продолжительность включения |
100
|
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) |
|
Переключения |
1500
|
T0,95 = 15 мс, R = 48 ?, L = 0,24 H
|
|
|
|
Коэффициент одновременности |
|
g |
0.25
|
Продолжительность включения |
|
% продолжительность включения |
100
|
макс. частота переключения f = 0,5 Гц (макс. ED = 50 %) |
|
Переключения |
1500
|
с внешней схемой защиты |
|
|
|
Коэффициент одновременности |
|
g |
1
|
Продолжительность включения |
|
% продолжительность включения |
100
|
макс. частота переключения, макс. продолжительность включения |
|
Переключения |
В зависимости от схемы защиты
|
| Питающее напряжение UAux
|
Защита от неправильной полярности |
|
|
да (Внимание: если при перепутывании полярности напряжения питания на выходы подаётся напряжение 0 В или сигнал GND (заземление), возникает короткое замыкание)
|
Гальваническое разделение |
|
|
да
|
| Сеть easyNet |
Заглушка шины (первая и последняя карты) |
|
|
Штекер EASY-NT-R (включая нагрузочный резистор шины 120 Ом)
|
