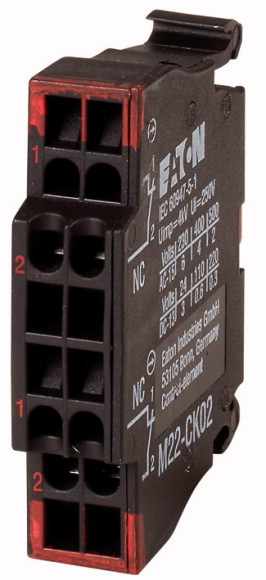

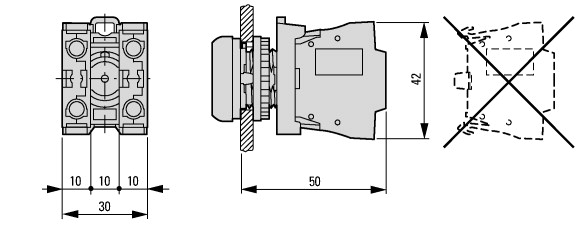

Контактный элемент, пружинные Зажимы, крепление спереди, 2 размыкающих контакта (M22-CK02) (107899)

Отложить

Сравнить

Артикул: 107899

Внутрений код: EAT-107899

Дилерский сертификат 56 кб

Техническая документация 316,6 кб

Предварительный просмотр в 3D

• Cрок поставки 2-7 дней - 12 шт.

4 905.84 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент		Дополнительное оснащение
Стандарт/сертификат		UL/CSA, IEC
Типоразмер		NZM1/2/3/4
Отдельное устройство/законченное устройство		Функциональный блок
Основная функция дополнительного оснащения		Контактные элементы
Контрольные знаки
Техника присоединения		Cage Clamp
крепление		Фронтальная установка
Описание		При использовании аварийных выключателей M22-PV… макс. 2 контактных элемента = 4 размыкающих/замыкающих контакта Cage Clamp - зарегистрированная торговая марка компании WAGO Kontakttechnik GmbH, Minden.
Назначение контактов
Разм. = размыкающий контакт		2 разм.
Указание		= защитная функция посредством принудительного размыкания согласно IEC/EN 60947-5-1.
Ход органа управления и приводное усилие согл. DIN EN 60947-5-1, гл. 5.4.1
Принудительное размыкание	мм	4.8
Макс. ход	мм	5.7
Минимальное усилие для принудительного размыкания	N	20
графические условные обозначения
Диаграмма хода контакта, ход в соединении с фронтальным элементом
Класс защиты		IP20
Подключение к SmartWire-DT		нет
Способ подключения		Двойной контакт
Описание вспомогательных выключателей индикации расцепления HIA		Общая сигнализация срабатывания „+“ при срабатывании расцепителя напряжения, расцепителя нагрузки, расцепителя короткого замыкания, а также при использовании расцепителя токов утечки из-за аварийного тока. Использование с автоматическим выключателем типоразмера NZM1, 2, 3: один вспомогательный контакт срабатывания фиксируется в автоматическом выключателе. Использование с автоматическим выключателем типоразмера NZM4: до двух вспомогательных контактов срабатывания фиксируются в автоматическом выключателе. Возможны любые комбинации типов вспомогательных контактов. Не в комбинации с силовым разъединителем PN… Маркировка в выключателе: HIA. Маркировка в блоке FI: HIAFI. При использовании вспомогательных выключателей индикации расцепления в блоке УЗО размыкающий контакт работает как замыкающий, а замыкающий контакт – как размыкающий.
Описание стандартных вспомогательных контактов HIN		Включается с главными контактами. Принимает на себя задачи оповещения и блокировки. Использование с автоматическим выключателем типоразмера NZM1: один стандартный вспомогательный контакт фиксируется в автоматическом выключателе. Использование с автоматическим выключателем типоразмера NZM2: до двух стандартных вспомогательных контактов фиксируются в автоматическом выключателе. Использование с автоматическим выключателем типоразмера NZM3, 4: до трех стандартных вспомогательных контактов фиксируются в автоматическом выключателе. Возможны любые комбинации типов вспомогательных контактов. Маркировка в выключателе: HIN. При комбинации с дистанционным приводом NZM-XR... в правое место установки стандартного вспомогательного выключателя HIN можно смонтировать только отдельные контакты.
Применяемое для		NZM1(-4), 2(-4), 3(-4), 4(-4) PN1(-4), 2(-4), 3(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4)

Технические характеристики

Общая информация

Стандарты и предписания

IEC 60947-5-1

частота приведения в действие

Переключения/ч

3600

Сила нажатия

Класс защиты

IP20

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

разомкнут

°C

-25 - +70

Поперечные сечения соединения

мм?

одножильный

мм²

0,5 - 1,5

многожильный

мм²

0,5 - 1,5

тонкопроволочный с оконечной муфтой

мм²

0,5 - 1,5

Контакты

Номинальная устойчивость к импульсу

U_imp

В перем. тока

4000

Номинальные выдерживаемые напряжения изоляции

U_i

250

Категория перенапряжения / степень загрязнения

III/3

Надёжность управляющей системы

при 24 В пост. тока/5 мА

H_F

Частота отказов

< 10^-7 (т.е. 1 отказ на 10⁷ соединений)

при 5 В пост. тока/1 мА

H_F

Частота отказов

< 5 x 10^-6 (т.е. 1 отказ на 5 x 10⁶ соединений)

макс. защита от короткого замыкания

без плавкого предохранителя

Тип

PKZM0-10/FAZ-B6/1

Предохранитель

gG/gL

Коммутационная способность

Расчетный рабочий ток

I_e

AC-15

115 В

I_e

220 В 230 В 240 В

I_e

DC-13

24 В

I_e

42 В

I_e

60 В

I_e

0.8

110 В

I_e

0.5

220 В

I_e

0.3

Вспомогательный контакт

Номинальное напряжение

U_e

Номинальное напряжение

U_e

В перем. тока

230

Номинальное напряжение макс.

U_e

В пост. тока

220

обычный термический ток

I_th = I_e

Расчетный рабочий ток

I_e

Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM


					M22-(C)K10(01)	M22-CK11(02)(20)	XHIV
			bei AC = 50/60 Hz
Bemessungsbetriebsstrom
	AC-15	115 V	Ie	A	4	4	4
		230 V	Ie	A	4	4	4
		400 V	Ie	A	2	-	2
		500 V	Ie	A	1	-	1
	DC-13	24 V	Ie	A	3	3	3
		42 V	Ie	A	1.7	1	1.5
		60 V	Ie	A	1.2	0.8	0.8
		110 V	Ie	A	0.6	0.5	0.5
		220 V	Ie	A	0.3	0.2	0.2

Условный ток короткого замыкания

кА

защита от короткого замыкания

макс. предохранитель

A gG/gL

макс. линейный защитный автомат

FAZ-B6/B1

Время переключения

Время опережения HIV в отношении главных контактов при включении и выключении

(время переключения при ручном управлении):

NZM1, PN1, N(S)1: ок. 20 мс.

NZM2, PN2, N(S)2: ок. 20 мс.

NZM3, PN3, N(S)3: ок. 20 мс.

NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении .

Поперечные сечения соединения

мм?

одно-/тонкопроволочный, с оконечной муфтой

мм²

1 x (0,5 - 1,5)
2 x (0,5 - 0,75)

AWG

1 x (20 - 18)
2 x (20 - 18)

Прочие технические характеристики (каталог для перелистывания)

Максимальное оснащение и расположение принадлежностей внутри

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	4
Потеря мощности на полюс, в зависимости от тока	P_vid	W	0.05
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	0
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Auxiliary contact block (EC000041)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Auxiliary switch block (ecl@ss8.1-27-37-13-02 [AKN342010])
Number of contacts as change-over contact		0
Number of contacts as normally open contact		0
Number of contacts as normally closed contact		2
Rated operation current Ie at AC-15, 230 V	A	6
Type of electric connection		Spring clamp connection
Model		Top mounting and integrable
Mounting method		Front fastening

Апробации

Product Standards			IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94-91; CE marking
UL File No.			E29184
UL Category Control No.			NKCR
CSA File No.			012528
CSA Class No.			3211-03
North America Certification			UL listed, CSA certified
Degree of Protection			UL/CSA Type: -

Документы

Техническая документация 316,6 кб

Дилерский сертификат 56 кб
