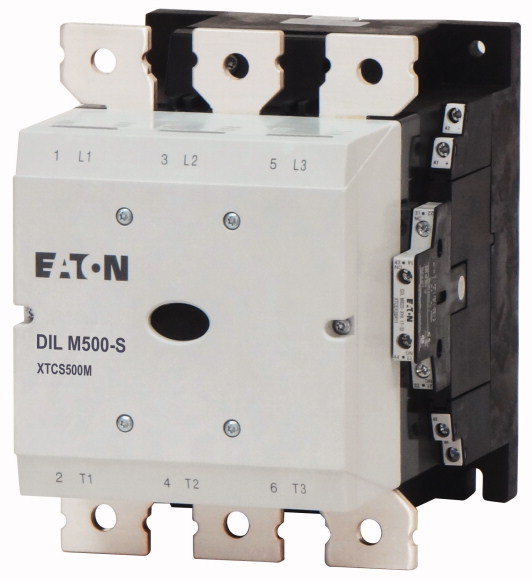

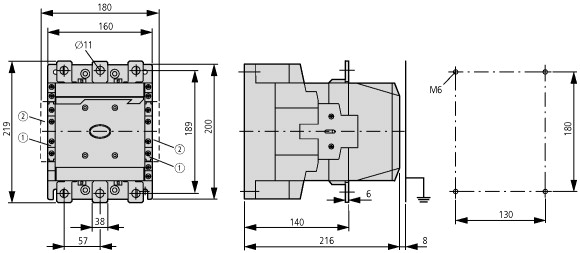

контактор 500А, управляющее напряжение 110-120В (АС), категория применения AC-3, AC-4 (DILM500-S/22(110-120V50/60HZ)) (274198)

Отложить

Сравнить

Артикул: 274198

Внутрений код: EAT-274198

Дилерский сертификат 56 кб

Техническая документация 818,9 кб

Предварительный просмотр в 3D

Характеристики

Вид

—

Контактор

Номинальный непрерывный ток, А

—

500

Номинальный ток АС-3, 400В; А

—

500

Тип управляющего напряжения

—

110-120V AC

• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)

517 756.77 руб./шт

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Силовые контакторы

Применение

Силовой контактор для двигателей

Подассортимент

Стандартные устройства более 170 A

Категория применения

AC-1: не индуктивная или слабо индуктивная нагрузка, печи сопротивления
AC-3: электродвигатели с короткозамкнутым ротором: запуск, отключение во время работы
AC-4: электродвигатели с короткозамкнутым ротором: пуск, противотоковое торможение, реверсирование, режим старт-стоп

Техника присоединения

Винтовое соединение

Расчетный рабочий ток

AC-3

380 B 400 B

I_e

500

AC-1

обычный термический ток, 3-полюсный, 50 - 60 Гц

разомкнут

при 40 °C

I_th=I_e

800

в капсульном корпусе

I_th

600

обычный термический ток, 1-полюсный

разомкнут

I_th

1625

в капсульном корпусе

I_th

1500

максимальная расчетная эксплуатационная мощность трехфазных двигателей 50 - 60 Гц

AC-3

220 B 230 B

кВт

155

380 B 400 B

кВт

265

660 B 690 B

кВт

300

1000 В

кВт

132

AC-4

220 B 230 B

кВт

112

380 B 400 B

кВт

200

660 B 690 B

кВт

240

1000 В

кВт

132

графические условные обозначения

комбинируется со вспомогательным контактом

DILM820-XHI…

Управляющее напряжение

110 - 120 V 50/60 Hz

Род тока: перем. ток/пост. ток

Питание перем. тока

Назначение контактов

Замык. = замыкающий контакт

2 замык

Разм. = размыкающий контакт

2 разм.

Вспомогательный контакт

возможные варианты при оснащении вспомогательными контактами

сбоку: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA

оснащение вспомогательными контактами сбоку

указания

Встроенная схема защиты электроники управления.
660 В, 690 В или 1000 В: без прямого реверсирования.

указания

Силовые контакторы DILM…-S имеют классическое управление

Останов в аварийной ситуации (АВАР. СТОП)

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947, VDE 0660, UL, CSA
Механический срок службы
Работа от перем. тока	Переключения	x 10⁶	7
Управляется постоянным током DC	Переключения	x 10⁶	7
Частота коммутаций, механическая
Работа от перем. тока	Переключения/ч		2000
Управляется постоянным током DC	Переключения/ч		2000
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
разомкнут		°C	-40 - +60
в капсульном корпусе		°C	- 40 - + 40
Хранение		°C	- 40 - + 80
установочное положение
Удароустойчивость (IEC/EN 60068-2-27)
Импульс полусинуса 10 мс
Цепи главного тока
Замыкающие контакты		g	10
Вспомогательные блок-контакты
Замыкающие контакты		g	10
Размыкающие контакты		g	8
Класс защиты			IP00
Защита от прикосновения при вертикальном управлении спереди (EN 50274)			защита от прикосновения пальцами и тыльной стороной кистей рук с крышкой для клемм или клеммным блоком
Вес
Работа от перем. тока		кг	8.58
Управляется постоянным током DC		кг	8.58
Вес		кг	8.58
Поперечные сечения соединения главного провода
тонкопроволочный с кабельным наконечником		мм²	50 - 240
многожильный с кабельным наконечником		мм²	70 - 240
одно- или многожильные		AWG	2/0 - 500 MCM
Плоский провод	Количество сегментов x ширина x толщина	мм	Крепление клеммами плоского кабеля или клеммным блоком кабеля см. поперечные сечения соединения для блоков кабельных зажимов
Канал	Ширина	мм	30
Соединительный винт главного провода			M10
Начальный пусковой момент		Нм	24
Поперечные сечения подсоединяемых вспомогательных проводов
одножильный		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
тонкопроволочный с оконечной муфтой		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
одно- или многожильные		AWG	2 x (18 - 12)
Соединительный винт вспомогательного провода			M3,5
Начальный пусковой момент		Нм	1,2
Инструменты
Главный провод
Размер ключа		мм	16
Кабели системы управления
Отвертка с профилем Pozidriv		Размер	2
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	8000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В перем. тока	1000
Номинальное напряжение	U_e	В перем. тока	1000
Безопасное разъединение согласно EN 61140
между катушкой и контактами		В перем. тока	500
между контактами		В перем. тока	500
Включающая способность (cos ? по IEC/EN 60947)		A	5500
Отключающая способность
220 B 230 B		A	5000
380 B 400 B		A	5000
500 В		A	5000
660 B 690 B		A	5000
1000 В		A	950
Срок службы компонента
			AC1: см. -> проектирование, характеристические кривые AC3: см. -> проектирование, характеристические кривые AC4: см. -> проектирование, характеристические кривые
стойкость к коротким замыканиям
защита от короткого замыкания, макс. предохранитель
Тип координации 2
400 В	gG/gL 500 В	A	500
690 В	gG/gL 690 В	A	500
1000 В	gG/gL 1000 В	A	200
Тип координации "1"
400 В	gG/gL 500 В	A	630
690 В	gG/gL 690 В	A	630
1000 В	gG/gL 1000 В	A	250
Переменное напряжение
AC-1
Расчетный рабочий ток
обычный термический ток, 3-полюсный, 50 - 60 Гц
разомкнут
при 40 °C	I_th=I_e	A	800
при 50 °C	I_th=I_e	A	715
при 55 °C	I_th=I_e	A	682
при 60 °C	I_th=I_e	A	650
в капсульном корпусе	I_th	A	600
Примечание			при максимально допустимой температуре окружающей среды.
обычный термический ток, 1-полюсный
Примечание			при максимально допустимой температуре окружающей среды
разомкнут	I_th	A	1625
в капсульном корпусе	I_th	A	1500
AC-3
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	500
240 В	I_e	A	500
380 B 400 B	I_e	A	500
415 В	I_e	A	500
440 В	I_e	A	500
500 В	I_e	A	500
660 B 690 B	I_e	A	325
1000 В	I_e	A	95
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	155
240 В	P	кВт	170
380 B 400 B	P	кВт	265
415 В	P	кВт	290
440 В	P	кВт	315
500 В	P	кВт	355
660 B 690 B	P	кВт	300
1000 В	P	кВт	132
AC-4
Расчетный рабочий ток
открытый, 3-полюсный, 50 - 60 Гц
220 B 230 B	I_e	A	360
240 В	I_e	A	360
380 B 400 B	I_e	A	360
415 В	I_e	A	360
440 В	I_e	A	360
500 В	I_e	A	360
660 B 690 B	I_e	A	260
1000 В	I_e	A	95
Расчетная рабочая мощность	P	кВт
220 B 230 B	P	кВт	112
240 В	P	кВт	122
380 B 400 B	P	кВт	200
415 В	P	кВт	216
440 В	P	кВт	229
500 В	P	кВт	250
660 B 690 B	P	кВт	240
1000 В	P	кВт	132
Эксплуатация конденсатора
Индивидуальная компенсация расчётного рабочего тока I_e от конденсаторов переменного тока
разомкнут
до 525 В		A	307
690 В		A	177
Макс. пик тока включения		x I_e	30
Срок службы компонента	Переключения	x 10⁶	0.1
макс. частота коммутаций		S/h	200
постоянное напряжение
Расчетный рабочий ток I_e открытый
DC-1
Примечание			см. DILDC300/DILDC600 или по запросу
Электрические тепловые потери
3-полюсный, при I_th (60°)		W	113
Электрические тепловые потери при I_e согласно AC-3/400 V		W	58
Механические приводы
Безопасность по напряжению
U_S			110 - 120 V 50/60 Hz
Работа от перем. тока	втягивание	x U_S	0,85 x U_{c min} - 1,1 x U_{c max}
Работа от перем. тока	Отпускание	x U_S	0,2 x U_{c min} - 0,4 x U_{c max}
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x U_c
Примечание по поводу потребляемой мощности			u_k 10%
мощность трогания	втягивание	VA	715
мощность трогания	втягивание	W	645
мощность удержания	Удержание	VA	5.5
мощность удержания	Удержание	W	4.6
Продолжительность включения		% продолжительность включения	100
Время переключения 100 % U_C (рекомендуемые значения)
Цепи главного тока
Задержка замыкания		мс	< 55
Время открытия		мс	< 50
Реакция в граничном и переходном диапазоне
Режим хранения
Прерывания напряжения
(0 - 0,2 x U_{c min}) 10 мс			Целенаправленный обход времени
(0 - 0,2 x U_{c min}) > 10 мс			Отпускание контактора
Падения напряжения
(0,2 - 0,6 x U_{c min}) 12 мс			Целенаправленный обход времени
(0,2 - 0,6 x U_{c min}) > 12 мс			Отпускание контактора
(0,6 - 0,7 x U_{c min})			Силовой контактор остаётся включённым
Превышение напряжения
(1,15 - 1,3 x U_{c max})			Силовой контактор остаётся включённым
Фаза втягивания
(0 - 0,7 x U_{c min})			Силовой контактор не включится
(0,7 x U_{c min}- 1,15 x U_{c max})			Силовой контактор включится в безопасном режиме
допустимое переходное сопротивление контакта (внешнего командного устройства при активации A11)		мОм	500
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)			Данное изделие предназначено для эксплуатации в промышленной сфере (окружение 2). Использование в жилой зоне (окружение 1) может вызвать функциональные помехи, так что следует предусмотреть дополнительные меры для помехоподавления.
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
200 В 208 В		л.с.	150
230 В 240 В		л.с.	200
460 В 480 В		л.с.	400
575 В 600 В		л.с.	500
Общее применение		A	550
Вспомогательный контакт
Пилотный режим
Работа от перем. тока			A600
Управляется постоянным током DC			P300
Общее применение
Перем. ток (AC)		В	600
Перем. ток (AC)		A	15
Пост. ток (DC)		В	250
Пост. ток (DC)		A	1
Short Circuit Current Rating		SCCR
Основная номинальная характеристика
SCCR		kA	30
Макс. предохранитель		A	800
макс. CB		A	600
480 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	800/600 Class J
SCCR (CB)		kA	100
макс. CB		A	600
600 В кор. замык.
SCCR (предохранитель)		kA	30/100
Макс. предохранитель		A	800/600 Class J
SCCR (CB)		kA	30
макс. CB		A	600
Ном. характеристики специального назначения
Ном. характеристики определенного назначения (100 000 циклов согл. UL 1995)
LRA 480В 60Гц 3-фазн.		A	3900
FLA 480В 60Гц 3-фазн.		A	635
LRA 600В 60Гц 3-фазн.		A	3120
FLA 600В 60Гц 3-фазн.		A	520

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	500
Потеря мощности на полюс, в зависимости от тока	P_vid	W	19.33
Потеря мощности оборудования, в зависимости от тока	P_vid	W	0
Статическая потеря мощности, не зависит от тока	P_vs	W	4.6
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-40
Макс. рабочая температура		°C	60
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обы

Источник: euro-avtomatika.ru | ID товара: 58397

Документы

Техническая документация 818,9 кб

Дилерский сертификат 56 кб

Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.

Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.

Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.

Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.

Отзывы

Нет оценок

Оставить отзыв

Загрузка отзывов...

Все товары категории

Все товары бренда EATON

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

контактор 500А, управляющее напряжение 110-120В (АС), категория применения AC-3, AC-4 (DILM500-S/22(110-120V50/60HZ)) (274198)

Описание

Оплата

Доставка

Отзывы
