Артикул:
294008
Внутрений код:
EAT-294008
Характеристики
Количество полюсов
—
3
Номинальный ток АС-3, 400В; А
—
20
Тип управляющего напряжения
—
190-220V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
22 381.32 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

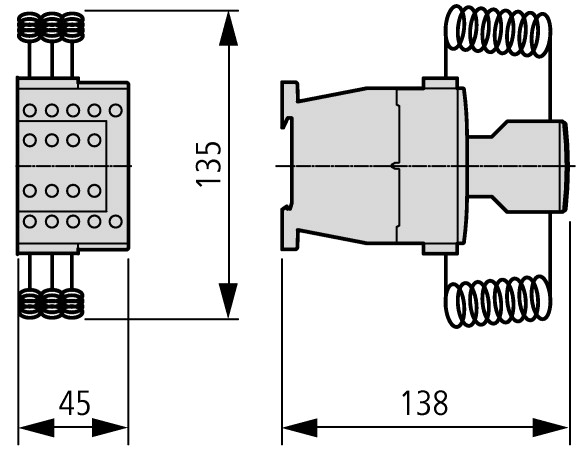

Ассортимент |
Контакторы конденсаторов DILK | ||
Применение |
Силовой контактор для компенсации реактивной мощности | ||
Описание |
с последовательными резисторами | ||
Конденсаторы трёхфазного тока 50 - 60 Гц |
|||
разомкнут |
|||
230 В |
кВАр | 11 | |
400 В |
кВАр | 20 | |
525 В |
кВАр | 25 | |
690 В |
кВАр | 33.3 | |
графические условные обозначения |
|
||
Управляющее напряжение |
190 V 50 Hz, 220 V 60 Hz |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947, VDE 0660 | ||
Температура окружающей среды |
|||
разомкнут |
°C | -25 - +60 | |
в капсульном корпусе |
°C | - 25 - 40 | |

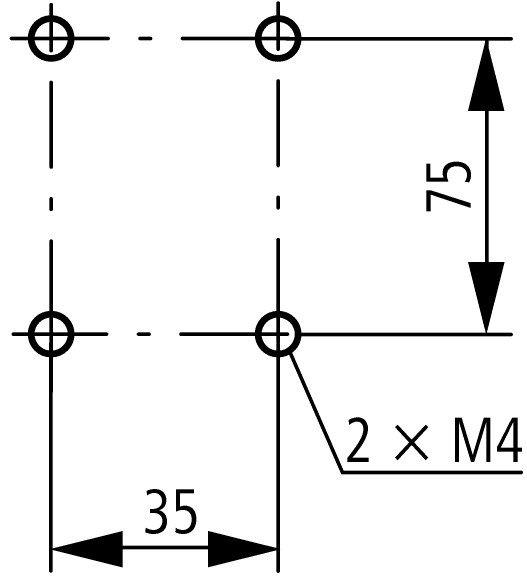

установочное положение |
|
||
Класс защиты |
IP00 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес основного устройства |
|||
Работа от перем. тока |
кг | 0.51 | |
Поперечные сечения соединения главного провода |
|||
одножильный |
мм2 | 1 x (0,75 - 16) | |
тонкопроволочный с оконечной муфтой |
мм2 | 1 x (0,75 - 16) | |
многожильный |
мм2 | 1 x 16 | |
одно- или многожильные |
AWG | 18 - 6 | |
Плоский провод |
Количество сегментов x ширина x толщина | мм | - |
| Централизованная компенсация | |||
Расчетная рабочая мощность конденсаторов трёхфазного тока |
|||
230 В |
кВАр | 11 | |
400 В |
кВАр | 20 | |
525 В |
кВАр | 25 | |
690 В |
кВАр | 33.3 | |
Расчетный рабочий ток Ie от конденсаторов переменного тока |
|||
разомкнут |
|||
230 В |
Ie | A | 29 |
400 В |
Ie | A | 29 |
525 В |
Ie | A | 29 |
690 В |
Ie | A | 29 |
в капсульном корпусе |
Ie | ||
230 В |
Ie | A | 26 |
400 В |
Ie | A | 26 |
525 В |
Ie | A | 26 |
690 В |
Ie | A | 26 |
Включающая способность (пиковое значение i) без демпфирования |
x Ie | 180 | |
Срок службы компонента |
Переключения | x 106 | 0.15 |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 120 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Работа от перем. тока |
втягивание | x Uc | 0.8 - 1.1 |
Работа от перем. тока |
Отпускание | x Uc | 0.3 - 0.6 |
Потребляемая мощность катушки в обесточенном состоянии и 1,0 x Uc
|
|||
50 Гц |
втягивание | VA | 58 |
50 Гц |
Удержание | VA | 7.6 |
50 Гц |
Удержание | W | 2.1 |
60 Гц |
втягивание | VA | 71 |
60 Гц |
Удержание | VA | 9.3 |
60 Гц |
Удержание | W | 2.1 |
50/60 Гц |
Удержание | W |
2.7 2.2 |
Продолжительность включения |
% продолжительность включения | 100 | |
Время переключения 100 % UC (рекомендуемые значения) |
|||
Цепи главного тока |
|||
Работа от перем. тока |
|||
Задержка замыкания |
мс | 16 - 22 | |
Время открытия |
мс | 8 - 14 | |
Время дугового разряда |
мс | 10 | |
| Электромагнитная совместимость (ЭМС) | |||
Излучаемые радиопомехи |
согласно EN 60947-1 | ||
Иммунитет |
согласно EN 60947-1 | ||
| другие технические характеристики | |||
как силовой контактор |
DIL | M25 | |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
P300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 600 | |
Перем. ток (AC) |
A | 10 | |
Пост. ток (DC) |
В | 250 | |
Пост. ток (DC) |
A | 1 | |
Ном. характеристики специального назначения |
|||
Переключение конденсаторов |
|||
240В 60Гц 3-фазн. |
A | 28 | |
240В 60Гц 3-фазн. |
кВар | 12 | |
480В 60Гц 3-фазн. |
A | 28 | |
480В 60Гц 3-фазн. |
кВар | 20 | |
600В 60Гц 3-фазн. |
A | 28 | |
600В 60Гц 3-фазн. |
кВар | 30 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 29 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 1.8 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.4 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 2.1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Capacitor contactor (EC001079) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Contactor (LV) / Capacitor contactor (ecl@ss8.1-27-37-10-06 [AGZ569012]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 190 - 190 | |
Rated control supply voltage Us at AC 60HZ |
V | 220 - 220 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Voltage type for actuating |
AC | ||
Number of auxiliary contacts as normally open contact |
1 | ||
Number of auxiliary contacts as normally closed contact |
1 | ||
Type of electrical connection of main circuit |
Screw connection | ||
Number of main contacts as normally open contact |
3 | ||
Number of normally closed contacts as main contact |
0 | ||
Rated blind power at 400 V, 50 Hz |
kvar | 20 |
Апробации
| Product Standards | IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking | ||
| UL File No. | E29096 | ||
| UL Category Control No. | NLDX | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 3211-04 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No |
