Артикул:
174768
Внутренний код:
EAT-174768
Дилерский сертификат
56 кб
Техническая документация
176,2 кб
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение SmartWire-DT | ||
Основная функция |

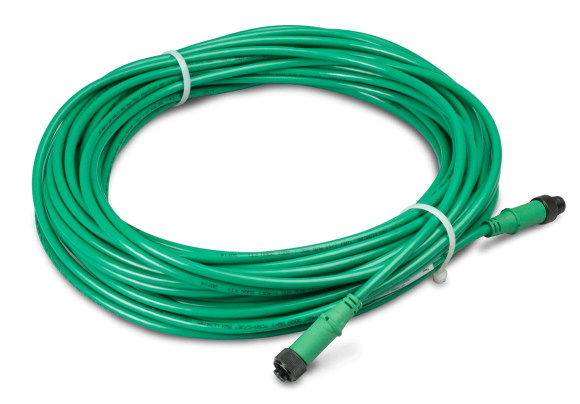

Круглый провод SWD | ||
Функция |
для подсоединения абонентов SmartWire-Darwin к периферии | ||
Описание |

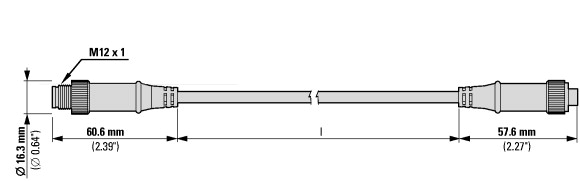

5-полюсн. оконцованный со штекером M12 и гнездом M12, кодировка A |
||
длина |
M | 5 | |
Примечание по поводу длины |
на штуку | ||
Подключение к SmartWire-DT |
да | ||
Применяемое для |
EU1…-SWD… EU2…-SWD… EU6…-SWD… EU8…-SWD-… |
||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP67 |
Технические характеристики
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP67 | ||
| Климатические внешние условия | |||
Рабочая температура (IEC 60068-2) |
°C | ||
Макс. рабочая температура |
°C | + 70 | |
Конденсация |
Допустимо |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 70 | |
Класс защиты |
IP67 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Cables and wires unpreassembled (EG000001) / Data cable (EC000830) | |||
| Electric engineering, automation, process control engineering / Cable, wire / Communication cable / Data cable (ecl@ss8.1-27-06-18-01 [AKE197011]) | |||
Conductor material |
Cu, bare | ||
Diameter conductor |
mm | 1.5 | |
Nominal cross section conductor |
mm? | 0.5 | |
AWG-size |
20 | ||
Conductor category |
Class 2 = stranded | ||
Number of cores |
5 | ||
Stranding element |
Pairs | ||
Core insulation |
PE (polyethylene) | ||
Core identification |
Colour | ||
Screen over stranding element |
Foil | ||
Screen over stranding |
None | ||
Material outer sheath |
PVC | ||
Colour outer sheath |
Green | ||
Halogen free (acc. EN 60754-1/2) |
Yes | ||
Flame retardant |
In accordance with EN 60332-1-2 | ||
Low smoke (acc. EN 61034-2) |
No | ||
Outer diameter approx. |
mm | 8.2 | |
Permitted cable outer temperature, in movement |
°C | -10 - 80 | |
Permitted cable outer temperature, fixed |
°C | -20 - 80 | |
Category |
- | ||
NVP value |
% | 66.5 |
