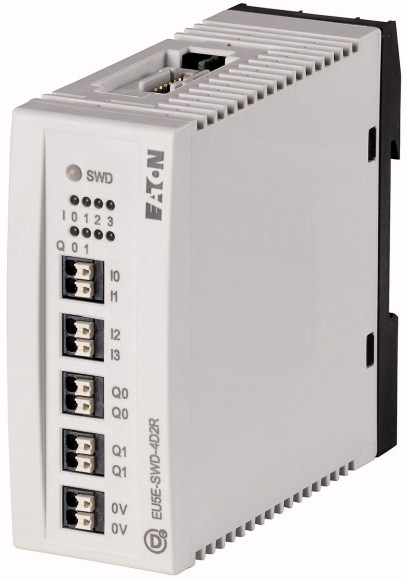

Артикул:
116383
Внутренний код:
EAT-116383
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Абоненты SmartWire-DT | ||
Основная функция |
Цифровые модули | ||
Функция |
для подключения цифровых входных/ выходных сигналов | ||
Входы |
|||
цифровой |
4 | ||
Выходы |
|||
Реле |
2 | ||
Подключение к SmartWire-DT |
да |
Технические характеристики
| Общая информация | |||
Стандарты и положения |
IEC/EN 61131-2 | ||
Размеры (Ш x В x Г) |
мм | 35 x 90 x 101 | |
Вес |
кг | 0.1 | |
Монтаж |
DIN рейка IEC/EN 60715, 35 мм | ||
установочное положение |
любая | ||
| Климатические внешние условия | |||
Стойкость к климатическим воздействиям |
Сухое тепло в соответствии с IEC 60068-2-2 Влажный нагрев в соответствии с EN 60068-2-3 |
||
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
Температура окружающей среды |
|||
Эксплуатация |
? | °C | -25 - +55 |
Хранение / транспорт |
? | °C | -40 - +70 |
Относительная влажность воздуха |
|||
Конденсация |
Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 5 - 95 | |
| Механические внешние условия | |||
Класс защиты (IEC/EN 60529, EN50178, VBG 4) |
IP20 | ||
Колебания (IEC/EN 61131-2:2008) |
|||
постоянная амплитуда 3,5 мм |
Гц | 5 - 8.4 | |
постоянное ускорение 1 г |
Гц | 8.4 - 150 | |
Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс |
Шоки | 9 | |
Падение (IEC/EN 60068-2-31) |
Высота падения | мм | 50 |
свободное падение, в упаковке (IEC/EN 60068-2-32) |
M | 0.3 | |
| Электромагнитная совместимость (ЭМС) | |||
Категория перенапряжения |
II | ||
Степень загрязнения |
2 | ||
Электростатическая разрядка (IEC/EN 61131-2:2008) |
|||
Выход воздуха (уровень 3) |
кВ | 8 | |
Разряд контакта (уровень 2) |
кВ | 4 | |
Электромагнитные поля (IEC/EN 61131-2:2008) |
|||
80 - 1000 мГц |
V/m | 10 | |
1,4 - 2 ГГц |
V/m | 3 | |
2 - 2,7 ГГц |
V/m | 1 | |
Подавление радиочастотных помех (SmartWire-DT) |
EN 55011 Класс A | ||
Импульсное напряжение (IEC/EN 61131-2:2008, уровень 3) |
|||
Кабель питания |
кВ | 2 | |
Сигнальные провода |
кВ | 1 | |
Кабели SmartWire-DT |
кВ | 1 | |
Скачок напряжения (IEC/EN 61131-2:2008, уровень 1) |
|||
Скачок напряжения, провода входов/выходов |
кВ | 1 | |
Впуск (IEC/EN 61131-2:2008, уровень 3) |
В | 10 | |
| Сеть SmartWire-DT | |||
Тип абонента |
Абоненты SmartWire-DT (подчиненное устройство) | ||
Настройка скорости передачи данных (скорость в бодах) |
автоматически | ||
Скорость передачи данных (скорость в бодах) |
кБод | максимально 250 | |
Состояние SmartWire-DT |
Светодиод | зеленый | |
Подключение |
Разъем, 8-полюсный Соединительный штекер: разъём внешнего устройства SWD4-8SF2-5 |
||
Потребление тока |
Ie | мА | < 45 |
| Подсоединение питания и входа-выхода | |||
Подсоединение входа-выхода датчика |
|||
Способ подключения |
Вставные клеммы | ||
одножильный |
мм2 | 0,2 - 1,5 (AWG 24 - 16) | |
тонкопроволочный с оконечной муфтой |
мм2 | 0,25 - 1,5 (AWG 24 - 16) | |
|
Минимальная длина 8 мм |
|||
| Питание 24 В пост. тока для выхода | |||
Электропитание |
|||
Потеря мощности |
P | W | 1 |
| Цифровые входы | |||
Количество |
4 | ||
входной ток |
мА | тип. 4 при 24 В пост. тока | |
Тип предельного значения 1 |
Low < 5 В постоянного тока;High > 15 В постоянного тока | ||
Задержка на входе |
High->Low < 0,2 мс Low->High < 0,2 мс |
||
Индикация состояния входов |
Светодиод | желтый | |
| Релейные выходы | |||
Количество |
2 | ||
Вид контакта |
Замыкающие контакты | ||
Переключения |
|||
Категория применения AC-1, 250 В, 4 A |
> 5 x 104 | ||
Категория применения AC-15, 250 В, 3 A |
> 5 x 104 | ||
Категория применения DC-13, 24 В, 1 A |
> 2 x 105 | ||
Безопасное разъединение согласно EN 50178 |
В перем. тока | 230 | |
минимальный ток нагрузки |
мА | 100 mA , 12 V DC | |
Время срабатывания/время отключения |
мс | 5/2.5 | |
Продолжительность вибрации контактов |
мс | тип. 1.5 | |
защита от короткого замыкания |
Внешн. 4 A gL/gG | ||
Индикация состояния релейных выходов |
Светодиод | желтый | |
| Гальваническое разделение | |||
Входы к SmartWire-DT |
да | ||
Выходы для SmartWire-DT |
да | ||
Выход для выхода |
да |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Класс защиты |
IP20 | ||
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / Fieldbus, decentr. periphery - digital I/O module (EC001599) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - digital I/O module (ecl@ss8.1-27-24-26-04 [BAA055011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 0 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of digital inputs |
4 | ||
Number of digital outputs |
2 | ||
Digital inputs configurable |
No | ||
Digital outputs configurable |
No | ||
Input current at signal 1 |
mA | 4 | |
Permitted voltage at input |
V | 20.4 - 28.8 | |
Type of voltage (input voltage) |
DC | ||
Type of digital output |
Relay | ||
Output current |
A | 3 | |
Permitted voltage at output |
V | 0 - 250 | |
Type of output voltage |
AC | ||
Short-circuit protection, outputs available |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
0 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Type of electric connection |
- | ||
Time delay at signal exchange |
ms | 0 - 0 | |
Fieldbus connection over separate bus coupler possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
No | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 35 | |
Height |
mm | 90 | |
Depth |
mm | 97 |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
