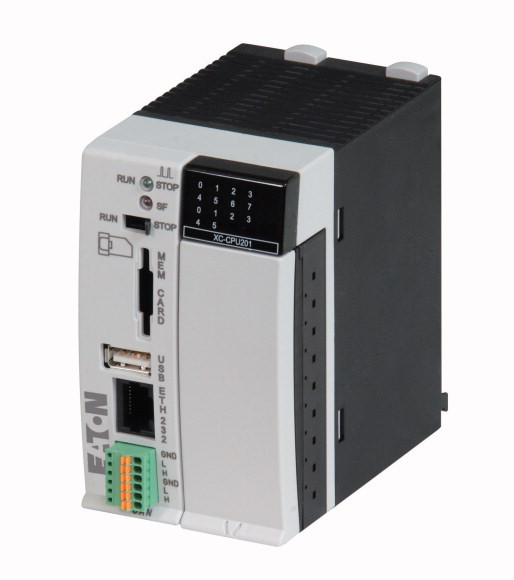

Артикул:
262157
Внутрений код:
EAT-262157
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
382 763.60 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Количество цифровых входов |
Цифровые: 8; из них могут использоваться для прерывания: 6 | ||
Выходы, количество |
Транзистор: 6 | ||
Встроенные интерфейсы |
CANopen®/easyNet RS232 Ethernet 100Base-TX/10Base-T |
||
указания |
возможно расширение с ? расширениями XI/OC только в сочетании с ? модульным держателем XI/OC |
||
Память данных пользователя |
2 МБ | ||
Время цикла для 1 к команд (бит, байт) |
мс | 0.15 | |
Память |
|||
Применение/маркер/энергонезависимые данные |
2 Мб/16 Кб/32 Кб | ||
Встроенный веб-сервер |
нет | ||
Информация о комплекте поставки |
Необходимо следующее дополнительное оснащение: соединительные клеммы, модульные держатели, батарея |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61131-2 EN 50178 |
||
Температура окружающей среды |
°C | 0 - +55 | |
Хранение |
? | °C | -25 - +70 |
установочное положение |
горизонтально | ||
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) |
% | 10 - 95 | |
Давление воздуха (эксплуатация) |
hPa | 795 - 1080 | |
Вибростойкость |
10 - 57 Гц ±0,075 мм 57 - 150 Гц ±1,0 г |
||
Удароустойчивость |
g |
15 Длительность ударного воздействия 11 мс |
|
Категория перенапряжения / степень загрязнения |
II/2 | ||
Класс защиты |
IP20 | ||
Номинальная устойчивость к импульсу |
Uimp | В | 850 |
Излучаемые радиопомехи |
EN 61000-6-4, Класс A | ||
Иммунитет |
EN 61000-6-2 | ||
Батарея (срок службы) |
тип. 5 лет | ||
Вес |
кг | 0.23 | |
Соединительные клеммы |
Вставной клеммный блок | ||
Поперечные сечения соединения |
мм? | ||
Винтовые клеммы |
|||
тонкопроволочный с оконечной муфтой |
мм2 | 0,5 - 1,5 | |
одножильный |
мм2 | 0,5 - 2,5 | |
Пружинные клеммы |
|||
тонкопроволочный |
мм2 | 0,34 - 1,0 | |
одножильный |
мм2 | 0,14 - 1,0 | |
| Электропитание | |||
Продолжительность провала сетевого напряжения |
мс | 10 | |
Частота повторяемости |
с | 1 | |
входное напряжение |
В пост. тока | 24 | |
Допустимый диапазон |
В пост. тока | 20.4 - 28.8 | |
Входная мощность |
W | макс. 33 | |
Остаточная пульсация |
% |
 5
|
|
максимальная потеря мощности |
Pv | W | 6 |
Примечание по поводу потери мощности |
без локальных В/В | ||
Защита от перенапряжения |
да | ||
Защита от неправильной полярности |
да | ||
Сетевой фильтр |
да | ||
ток включения |
x In | ограничения нет (ограничение только при предвключённом блоке питания 24 В постоянного тока) | |
Выходное напряжение для сигнальных модулей |
|||
Номинальное значение |
В пост. тока | 5 | |
выходной ток |
A | 3.2 | |
стойкость к коротким замыканиям |
да | ||
гальваническое разделение напряжения питания |
нет | ||
| ЦПУ | |||
Процессор |
NEC VR4181 A MIPS | ||
| Память | |||
Программный код/программные данные |
2 МБ/512 кбайт | ||
Маркер/сохраненные данные |
кбайт | 16/32 | |
Время цикла для 1 к команд (бит, байт) |
мс | < 0.15 | |
| Интерфейсы | |||
Ethernet |
|||
Скорость передачи данных |
MBit/s | 10/100 - автоматическое обнаружение | |
Способ подключения |
RJ45 | ||
гальваническое разделение |
нет | ||
Последовательный интерфейс (RS232) без проводов для соединения |
|||
Скорость передачи данных |
кбит/с | макс. 115.2 | |
Техника присоединения |
RJ45 | ||
гальваническое разделение |
нет | ||
Интерфейс USB |
1.0 | ||
CANopen® |
|||
максимальная скорость передачи данных |
MBit/s | 1 | |
Гальваническое разделение |
да | ||
Профиль устройства |
согласно DS 301 V4 | ||
Вид PDO |
асин., цикл., ацикл. | ||
подключение |
вставной клеммный блок | ||
Концевое сопротивление шины |
Внешн. | ||
Абонент |
Количество | максимально 126 | |
Сторожевая схема |
да | ||
RTC (часы реального времени) |
да | ||
| Подводимое напряжение на локальные входы/выходы(24 VQ/0 VQ) | |||
входное напряжение |
В пост. тока | 24 | |
Диапазон напряжений |
В пост. тока | 19,2 - 30, учесть полярность | |
Гальваническое разделение |
|||
Подводимое напряжение к ЦП |
да | ||
Подводимое напряжение к входам/выходам |
нет | ||
Индикация состояния |
Светодиод | ||
Соединительные клеммы |
Вставной клеммный блок | ||
Защита от перенапряжения |
да | ||
Защита от неправильной полярности |
да | ||
| Цифровые входы | |||
Входной ток на канал при номинальном напряжении |
мА | тип. 3,5 | |
Потеря мощности на канал |
тип. 85 мВт | ||
Уровень напряжения в соответствии с IEC/EN 61131-2 |
|||
Тип предельного значения 1 |
low < 5 В постоянного тока, high > 15 В постоянного тока | ||
Задержка на входе |
|||
Выкл. -> Вкл. |
мс | тип. 0,1 | |
Вкл. -> выкл. |
мс | тип. 0,1 | |
Входы |
Количество | 8, из них параметрируемые: 2 счетчика, 50 кГц, 2 входа прерывания, 1 инкрементальный вход | |
Каналы с одинаковым опорным потенциалом |
Количество | 8 | |
Индикация состояния |
Светодиод | ||
| Цифровые выходы | |||
Каналы |
Количество | 6 | |
Потеря мощности на канал |
W | 0,08 | |
Контур тока нагрузки |
A | 0.5 | |
С задержкой выхода |
|||
Выкл. -> Вкл. |
тип. 0,1 мс | ||
Вкл. -> выкл. |
тип. 0,1 мс | ||
Каналы с одинаковым опорным потенциалом |
Количество | 6 | |
Индикация состояния |
Светодиод | ||
Коммутационная способность |
IEC/EN 60947-5-1, категория применения DC-13 | ||
Продолжительность включения |
% продолжительность включения | 100 | |
Коэффициент одновременности |
g | 1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 6 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | 0 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Требования производственного стандарта выполнены. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| PLC's (EG000024) / PLC CPU-module (EC000236) | |||
| Electric engineering, automation, process control engineering / Control / Programmable logic control (SPS) / SPS basic equipment (ecl@ss8.1-27-24-22-07 [AKE530011]) | |||
Supply voltage AC 50 Hz |
V | 0 - 0 | |
Supply voltage AC 60 Hz |
V | 0 - 0 | |
Supply voltage DC |
V | 20.4 - 28.8 | |
Voltage type of supply voltage |
DC | ||
Number of relay outputs |
0 | ||
Max. number of time switches |
1000 | ||
Max. number of addressable analogue I/O-ports |
180 | ||
Max. number of addressable digital I/O-ports |
974 | ||
Model |
Modular | ||
Processing time (1K, binary operation) |
ms | 0.15 | |
Number of HW-interfaces industrial Ethernet |
1 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
1 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
0 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
1 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces Wireless |
0 | ||
Number of HW-interfaces other |
1 | ||
Number of analogue outputs |
0 | ||
Number of analogue inputs |
0 | ||
Number of digital inputs |
8 | ||
Number of digital outputs |
6 | ||
With optical interface |
No | ||
Supporting protocol for TCP/IP |
Yes | ||
Supporting protocol for PROFIBUS |
Yes | ||
Supporting protocol for CAN |
Yes | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
Yes | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
Yes | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
Yes | ||
Radio standard Bluetooth |
No | ||
Radio standard WLAN 802.11 |
No | ||
Radio standard GPRS |
No | ||
Radio standard GSM |
No | ||
Radio standard UMTS |
No | ||
IO link master |
No | ||
System accessory |
Yes | ||
Redundancy |
No | ||
With display |
No | ||
Type of memory |
RAM | ||
Memory size |
kByte | 512 | |
Additional program memory possible |
Yes | ||
Rail mounting possible |
Yes | ||
Wall mounting/direct mounting |
Yes | ||
Front build in possible |
No | ||
Rack-assembly possible |
Yes | ||
Suitable for safety functions |
No | ||
Category according to EN 954-1 |
|||
SIL according to IEC 61508 |
None | ||
Performance level acc. to EN ISO 13849-1 |
None | ||
Appendant operation agent (Ex ia) |
No | ||
Appendant operation agent (Ex ib) |
No | ||
Explosion safety category for gas |
None | ||
Explosion safety category for dust |
None | ||
Width |
mm | 60 | |
Height |
mm | 100 | |
Depth |
mm | 100 |
Апробации
| Product Standards | IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking | ||
| UL File No. | E135462 | ||
| UL Category Control No. | NRAQ | ||
| CSA File No. | 012528 | ||
| CSA Class No. | 2252-01 | ||
| North America Certification | UL listed, CSA certified | ||
| Specially designed for North America | No | ||
| Current Limiting Circuit-Breaker | No | ||
| Degree of Protection | IEC: IP20, UL/CSA Type: - |
Документы
Банковский перевод: счет на оплату формируется после оформления заказа или отправки заявки в произвольной форме на электронную почту info@euro-avtomatika.ru. Специалист свяжется с вами для уточнения деталей.
Самовывоз с нашего склада:
По адресу: Московская область, Люберецкий район, п. Томилино, мкр. Птицефабрика, стр. лит. А, офис 109. Мы есть на Яндекс.Карты.
Доставка до двери
Осуществляется курьерской службой или транспортной компанией (на Ваш выбор).
Мы работаем с ведущими транспортными компаниями и доставляем заказы во все регионы России и Казахстана.
Доставка до терминала
Транспортной компании в Москва – БЕСПЛАТНО.
Отзывы
Оставить отзыв
Загрузка отзывов...
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
