Артикул:
1009222
Внутрений код:
PC-1009222
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
77,1 кб
Характеристики
Вес, шт
—
440,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

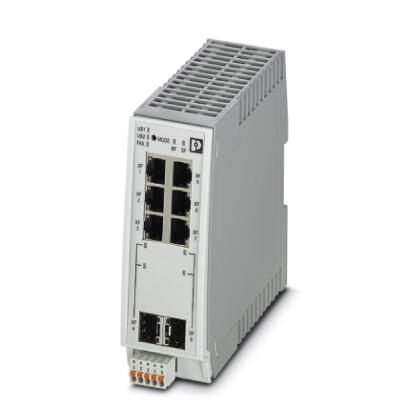

Managed Switch 2000, 6 порты RJ45 10/100/1000 Мбит/с, 2 SFP-порты 100/1000 Мбит/с, cтепень защиты: IP20, PROFINET класс соответствия B, режим PROFINET предустановлен, светодиоды состояния PROFINET
Преимущества для Вас
- Преднастройка режима PROFINET
- Простые ввод в эксплуатацию и конфигурирование с ПО FL NETWORK MANAGER
- Память для сохранения конфигурации
- RSTP
- Клиент DHCP, сервер DHCP (на базе пула и порта), опция DHCP 82
- VLAN
- MRP (клиент и ведущее устройство)
- Управление через сеть Интернет, SNMP
- Узкая конструкция
- Температура окружающей среды -40 °C ... 70 °C
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 53 кПа ... 108 кПа (5000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 53 кПа ... 108 кПа (5000 м над уровнем моря) |
Интерфейсы
| Интерфейс | Ethernet (RJ45) |
|---|---|
| Количество портов | 6 (порты RJ45) |
| Указание по типу подключения | Autonegotiation и Autocrossing |
| Среда передачи | Медь |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| Дальность передачи | 100 м (На каждый сегмент) |
| Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
| Интерфейс | SFP-модуль |
| Количество портов | 2 (SFP-порты) |
| Среда передачи | Зависит от SFP-модуля |
| Скорость передачи данных | 100/1000 Мбит/с (дуплексный режим) |
| Дальность передачи | до 80 км (в зависимости от типа используемого волокна / SFP-модуля) |
| Сигнальные светодиодные индикаторы | Прием данных, состояние связи |
Функция
| Основные функции | Коммутатор с промежуточным хранением в соответствии со стандартом IEEE 802.3 |
|---|---|
| Управление | Управление через Web-интерфейс (HTTP/HTTPS) |
| SNMPv1/v2/v3 | |
| Command-line interface (Telnet, SSH) | |
| Функция диагностики | RMON History |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| N:1-Portmirroring | |
| ACD (Address Conflict Detection) | |
| Функции фильтра | Quality of Service (8 классов приоритета) |
| Port-Priorisierung | |
| VLAN (до 32 VLANs) | |
| IGMP Snooping (32 групп) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Резервирование | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Таблица MAC-адресов | 8k |
| Настройка параметров по IP | DHCP-Client |
| DHCP Option 82 (Relay Agent) | |
| DHCP-сервер (на базе пула, на базе порта) | |
| BootP | |
| Функция устройства PROFINET | Устройство PROFINET |
| Класс соответствия PROFINET | Conformance-Class B |
| Синхронизация времени | SNTP (Simple Network Time Protocol) |
| Отображение состояний и диагностики | СИД: US1, US2 (электропитание), Fail (контакт аварийного сигнала), по 2 СИД на порт Ethernet (Link/Activity и Speed), СИД статус PROFINET (BF, SF) |
| Управляющее напряжение сигнального контакта | 24 В DC (стандартный (типовой)) |
| Управляющий ток сигнального контакта | 200 мА (максимально 1 минута) |
Параметр расширения сети
| Глубина каскадирования | Сеть с топологией "шина" или "звезда": на выбор |
|---|---|
| Максимальная длина кабеля (витая пара) | 100 м |
Электропитание
| Электропитание | 24 В DC (резервный) |
|---|---|
| Остаточная пульсация | 3,6 В(ОП) (В пределах допуст. области напряжений) |
| Диапазон напряжения питания | 12 В DC ... 57 В DC |
| Потребляемый ток, типовой | 280 мА (при Us = 24 В DC) |
| Потребляемый ток, макс. | 1,5 A (при US = 12 В DC и окружающей температуре 70 °C) |
| Потребляемый ток | 280 мА |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Исполнение AX | В форме книги |
| Вес нетто | 440 г |
| Материал корпуса | Поликарбонат РС армированный стекловолокном |
| Указание | Поддержка по телефону и на местах (за дополнительную плату) |
| MTTF | 491,44 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 212,99 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 24,97 лет (Стандарт SN 29500, температура 70 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Типы зажимов
| Тип подключения | Пружинные зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 9 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Вибрация (хранение / транспортировка) | 5г, 150 Гц, cоотв. IEC 60068-2-6 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | Да |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| UL, США | UL 60079-0, Ed.6 / UL 60079-7, Ed.5 |
| UL, Канада | CSA C22.2 NO.60079-0, Ed.3 / CSA C22.2 NO.60079-7:16 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
