Возможные производители: KLEMSAN

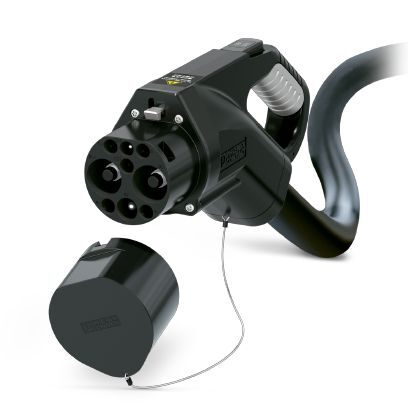

Зарядный кабель пост. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком, GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 125 A / 1000 В (DC), тип конструкции Стандартный, кабель: 5 м, черный, прямой, поверхность сопряжения: черный, область захвата: серый
Описание изделия
Зарядный кабель постоянного тока, с зарядным штекером и одним концом без разъема, для быстрой зарядки постоянным током (DC) электромобилей (EV) с входными разъемами GB/T, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Встроенные датчики температуры для контроля температуры силовых контактов

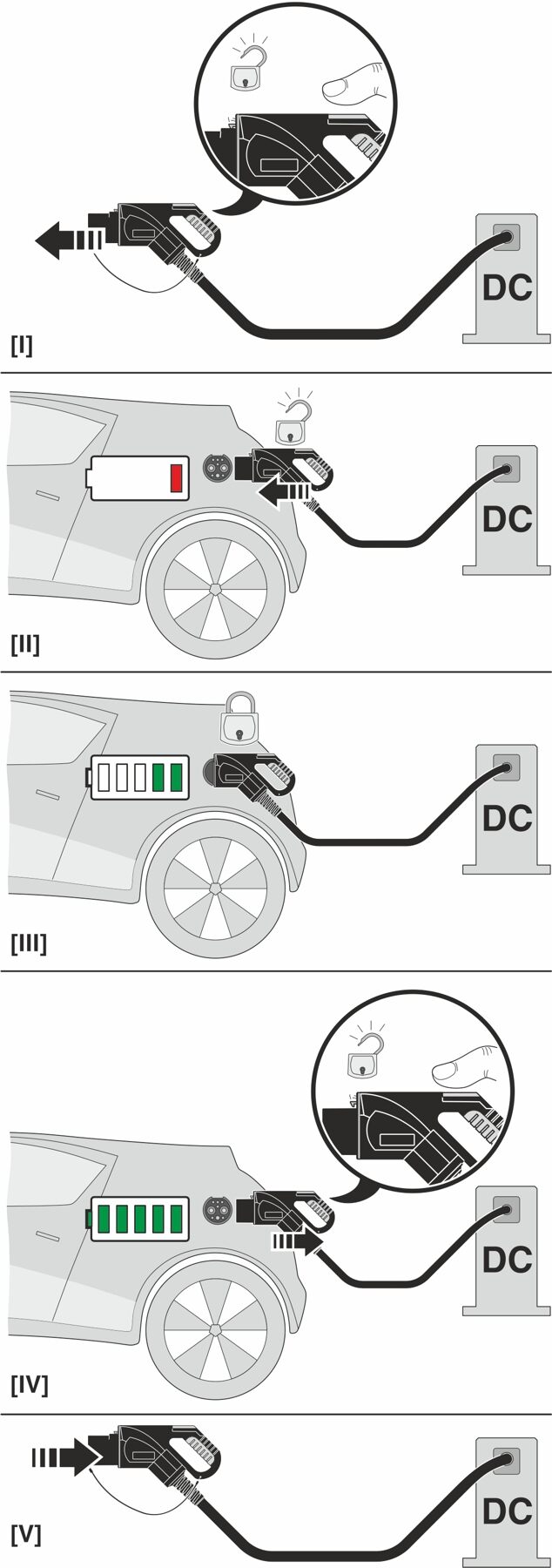

- Встроенный механизм блокировки в процессе зарядки
Описание изделия
| Тип изделия | Зарядный кабель пост. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком |
|---|---|
| Стандарты / нормативные документы | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Стандарт зарядки | GB/T |
| Режим заряда | Режим 4 |
Размеры
| Ширина зарядного штекера электромобиля | 77,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 137,80 мм |
| Глубина зарядного штекера электромобиля | 279,40 мм |
| Длина кабеля | 5 м |
| Длина зачищаемой части провода | 150 мм ±20 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP54 (Защитный колпачок) |
Электрические характеристики
| Зарядная мощность, макс. | 125 кВт |
|---|---|
| Количество, силовые контакты | 3 (PE, DC+, DC-) |
| Расчетный ток силовых контактов | 125 A |
| Расчетное напряжение силовых контактов | 1000 В DC |

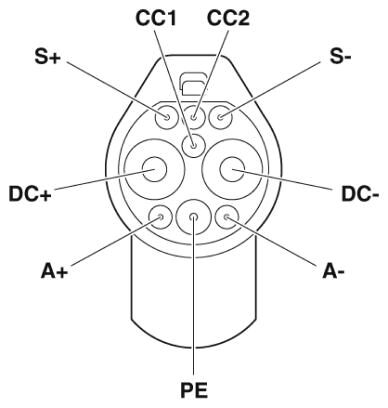

| Количество сигнальных контактов | 6 (S+, S-, A+, A-, CC1, CC2) |
| Вид передачи сигналов | согласно GB/T 27930-2015 |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 1000 Ω (между PE и CC1 / PE и CC2) |
| Реле контроля температуры | 2x Pt 1000 |
Design
| Тип конструкции | Стандартный |
|---|---|
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | черный |
| Цвет области ручки | серый |
| Цвет элемента управления | черный |
| Цвет защитного колпачка | черный |
| Этикетка | 14,1 мм x 44,8 мм (логотип заказчика по запросу) |
| Варианты заказчиков | На заказ |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал рычага управления | Металл |
| Материал защитный колпачок | Пластик |
| Материал вид при установке | Пластик |
| Класс воспламеняемости | V0 |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 2 x 35 мм² + 1 x 25 мм² + 2 × 4 мм² + (2 × 0,75 мм²) P + 10 x 0,75 мм² |
|---|---|
| Стандарты и предписания в отношении проводников | GB/T 33594-2017 |
| Класс проводника | Класс 5/6 |
| Сертификация проводников | CQC1105-2015 |
| Наружный диаметр проводника | 31,6 мм ±0,4 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | TPU |
| Внешняя оболочка, цвет | черный |
| минимальный радиус изгиба | 158 мм (5 x диаметр) |
Крепление
| Тип фиксатора | Возможность блокировки рабочего рычага при помощи исполнительных механизмов, встроенных в автомобильный зарядный штекер |
|---|---|
| Напряжение блокировки | 12 В |

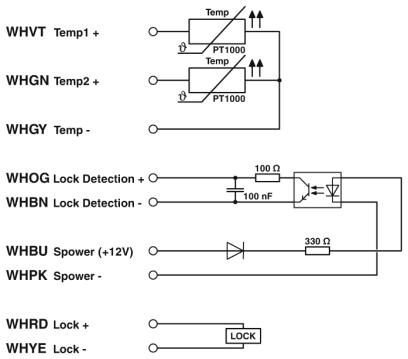

Температурные датчики
| Тип датчика | Pt 1000 |
|---|---|
| Стандарты / нормативные документы | DIN EN 60751 |
| Рекомендуемый измерительный ток | 1 мА (1 В при 0 °C) |
| Допуски датчика при рекомендуемом измерительном токе | ±1K |
| Диапазон температур | -50 °C ... 130 °C |
| Температурный коэффициент (TCR) | 3850 ppm/K |
| Долговременная стабильность (макс. R0-Drift) | 0,06 % (через 1000 часов при 130 °C) |
| Температура выключения | 90 °C соответствует значению Pt 1000 1346,5 Ом |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
