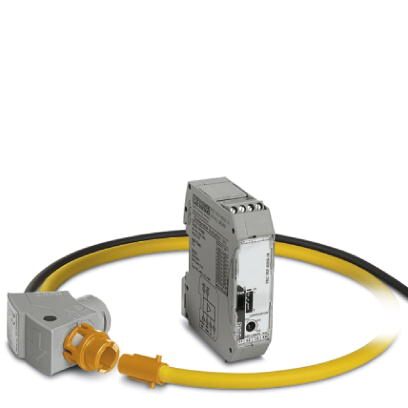

Комплект состоит из одного измерительного преобразователя 1 A и одной катушки Роговского с сигнальным проводом. Длина катушки Роговского: 450 мм, диаметр: 140 мм. Длина сигнального провода: 10 м. Катушка Роговского измеряет переменный ток в токовых шинах и силовых кабелях.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
|---|---|
| -20 °C ... 70 °C (Измер. преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| -25 °C ... 85 °C (Измер. преобразователь) | |
| Макс. рабочая высота | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Степень защиты измерительного преобразователя | IP20 |
Питание измерительного преобразователя
| Номинальное напряжение питания | 24 В DC -20 % ... +25 % |
|---|---|
| Диапазон номинального напряжения питания | 19,2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 190 мА |
| Потребляемая мощность | 4 Вт |
Входные данные измерительной катушки
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
|---|---|
| Ошибка позиционирования | |
| Нелинейность | 0,1 % |
Входные данные измерительного преобразователя
| Измерительные диапазоны (ток) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
| Угол сдвига фаз | |
| Номинальная мощность | 1,5 ВА |
| Макс. расстояние для медных проводников при PN max | 32 м (0,75 мм² (AWG 20)) |
| 64 м (1,5 мм² (AWG 16)) | |
| 107 м (2,5 мм² (AWG 14)) |
Сигнальный вход измерительного преобразователя
| Входной сигнал (при 50 Гц) | 100 мВ (1000 A) |
|---|---|
| Входное полное сопротивление | 27 кΩ (Минимальный диапазон измерений) |
Выход сигнала измерительной катушки
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
|---|---|
| Выходное напряжение (на холостом ходу) | VOUT = M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT = 2 * π * M * f * I (M = 0,318 мкГн; пример: при 50 Гц; I = 1000 A)) |
Выход сигнала измерительного преобразователя
| Выходной сигнал, ток | 0 A AC ... 1 A |
|---|---|
| Нагрузка | 0 Ω ... 1,5 Ω |
Общие характеристики измерительной катушки
| Длина измерительной катушки | 450 мм |
|---|---|
| Диаметр измерительной катушки | 8,3 мм ±0,2 мм |
| Длина сигнального провода | 10000 мм |
| Конструкция кабеля, сигнальная линия | 2x 0,22 мм (Сигнал (луженый)) |
| 1x 0,22 мм (Экран (луженый)) | |
| Материал катушки | Elastollan |
| Материал корпуса | PC |
| Изоляция | двойная изоляция |
| Расчетное напряжение изоляции | 1000 В AC (rms CAT III) |
| 600 В AC (rms CAT IV) | |
| Испытательное напряжение | 10,45 кВ (пост. ток / 1 мин) |
| Базовая точность | |
| UL, США / Канада | UL 61010 Recognized |
Общие характеристики измерительного преобразователя
| Нелинейность | |
|---|---|
| Ошибка передачи, макс. | ≤ 0,5 % (конечного значения диапазона) |
| Диапазон частот | 45 Гц ... 65 Гц |
| Макс. регистрируемые высшие гармоники | |
| Потребляемый ток | |
| Материал корпуса | Полиамид |
| Испытательное напряжение | 1,5 кВ AC (Питание / вход и выход: 50 Гц, 1 мин) |
| UL, США / Канада | UL 508 Listed |
Общие характеристики
| Стандарты / нормативные документы | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III (1000 В, к нулевому проводу) |
| IV (600 В, к нулевому проводу) | |
| Температурные коэффициенты | 0,005 %/K (+10 °C ... +70 °C, оба компонента имеют одинаковую температуру окружающей среды) |
| 0,07 %/K (-20 °C ... +10 °C, оба компонента имеют одинаковую температуру окружающей среды) | |
| Типичные ошибки измерений |
Параметры подключения 1
| Наименование, подключение | Сторона измерительного преобразователя |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III (1000 В, к нулевому проводу) |
| IV (600 В, к нулевому проводу) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
