Возможные производители: KLEMSAN

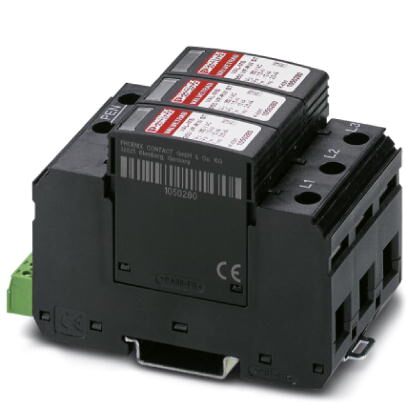

Вставной разрядник для защиты от перенапряжений, без тока утечки, с повышенной пропускной способностью тока молний, для 3-фазных электросетей с отдельным N и PE в общем кабеле (4-проводная система: L1, L2, L3, PEN), с контактом удаленного оповещения.

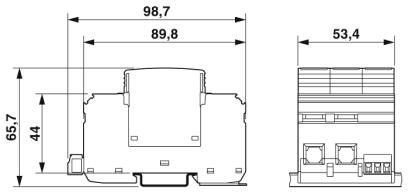

Размеры
Высота | 98,7 мм |
---|---|
Ширина | 53,4 мм |
Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
Единица шага | 3 TE |
Окружающие условия
Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
---|---|
Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
Класс испытания согл. МЭК | II |
---|---|
T2 | |
Тип EN | T2 |
Защитная цепь | L-PE |
L-PEN | |
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | иссиня-чёрный RAL 9005 |
Материал корпуса | PA 6.6 |
PBT | |
Степень загрязнения | 2 |
Класс воспламеняемости согласно UL 94 | V-0 |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Полюсов | 3 |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
Указание | Только для применения в системах IT между L-PE, если корпуса рабочего оборудования низковольтной установки связаны с системой заземления трансформаторной станции (общее заземление высоковольтной трансформаторной станции и корпусов низковольтной потребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / Пример a). |
---|
Защитная цепь
Номинальное напряжение UN | 240/415 В AC (TN-C) |
---|---|
230 В AC (IT) | |
Номинальная частота fN | 50 Гц (60 Гц) |
Макс. напряжение при длит. нагрузке UC | 350 В AC |
Номинальный ток IL | 80 A |
Ток защитного проводника IPE | ≤ 5 мкA |
Потребляемая мощность в режиме ожидания ПК | ≤ 6 mVA |
Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
Максимальный импульсный ток утечки Imax (8/20) мкс | 20 кA |
Ток разряда молнии(10/350)мкс, заряд | 1,25 Ас |
Ток разряда молнии (10/350)мкс, удельная энергия | 1,56 кДж/Ω |
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 2,5 кA |
Стойкость к короткому замыканию ISCCR | 25 кA |
Уровень защиты Up | ≤ 1,5 кВ |
Остаточное напряжение Ures | ≤ 1,35 кВ (при In) |
≤ 1,35 кВ (При 10 кА) | |
≤ 1,2 кВ (при 5 кА) | |
Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
Характеристика TOV при UT (L-PEN) | 415 В AC (5 с / режим устойчивости) |
440 В AC (120 мин / режим устойчивости) | |
Время срабатывания tA | ≤ 100 нс |
Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
Индикатор / Дистанционная сигнализация
Функция переключения | Переключающий контакт |
---|---|
Рабочее напряжение | 5 В AC ... 250 В AC |
30 В DC | |
Рабочий ток | 5 мA AC ... 1,5 A AC |
1 A DC | |
Тип подключения | Штекерное / винтовое подключение COMBICON |
Резьба винтов | M2 |
Момент затяжки | 0,25 Нм |
Длина снятия изоляции | 7 мм |
Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
Сечение проводника AWG | 28 ... 16 |
Параметры соединения
Тип подключения | Винтовые зажимы |
---|---|
Резьба винтов | M5 |
Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
4,5 Нм (25 мм² ... 35 мм²) | |
Длина снятия изоляции | 16 мм |
Сечение гибкого провода | 1,5 мм² ... 25 мм² |
Сечение жесткого провода | 1,5 мм² ... 35 мм² |
Сечение проводника AWG | 15 ... 2 |
Тип подключения | Вилочный наконечник |
Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Классификация
