Артикул:
1087136
Внутрений код:
PC-1087136
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,8 кб
Характеристики
Вес, шт
—
9 600,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

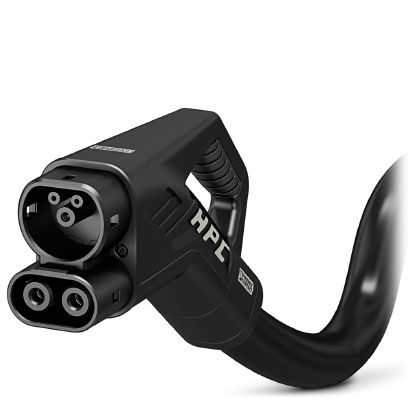

Зарядный кабель постоянного тока HPC с охлаждаемым зарядным штекером автомобиля, охлаждаемый провод, Без проходной детали, CCS тип 2, Combined Charging System, МЭК 62196-3-1, 500 A / 1000 В (DC), тип конструкции HPC, кабель: 4 м, черный, прямой, поверхность сопряжения: черный, область захвата: черный
Описание изделия

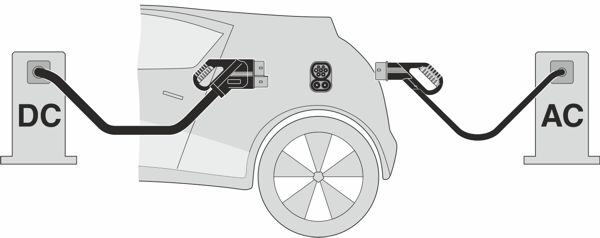

Зарядный кабель постоянного тока, с зарядным штекером и одним концом без разъема, для быстрой зарядки постоянным током (DC) электромобилей (EV) с входными разъемами CCS типа 2, для установки на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Универсальные и удобные в использовании гибкие зарядные кабели благодаря встроенному охлаждению
- Встроенные датчики температуры для контроля температуры силовых контактов и в зарядном штекере электромобиля
- Дополнительная безопасность благодаря встроенным датчикам утечки и индикатору износа в оболочке кабеля
- Удобные коммуникационные интерфейсы посредством шины CAN и цифрового выхода
- Возможность простой замены рамки штекера без необходимости слива охлаждающей жидкости
Описание изделия
| Тип изделия | Зарядный кабель постоянного тока HPC с охлаждаемым зарядным штекером автомобиля, охлаждаемый провод |
|---|---|
| Исполнение | Без проходной детали |
| Стандарты / нормативные документы | МЭК 62196-3-1 |
| Стандарт зарядки | CCS тип 2 |
| Combined Charging System | |
| High Power Charging | |
| Режим заряда | Режим 4 |
| Охлаждающая техника | Смесь воды и гликоля в качестве охлаждающей жидкости в зарядном штекере электромобиля и в кабеле |
Размеры
| Ширина зарядного штекера электромобиля | 72,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 181,20 мм |
| Глубина зарядного штекера электромобиля | 285,20 мм |
| Длина кабеля | 4 м |
| Длина зачищаемой части провода | 140 мм ±10 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 40 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP54 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP20 (не подключен, требуемый класс защиты IP24 следует обеспечить иным способом, например, посредством держателя, см. принадлежности) |
Электрические характеристики
| Зарядная мощность, макс. | 500 кВт |
|---|---|

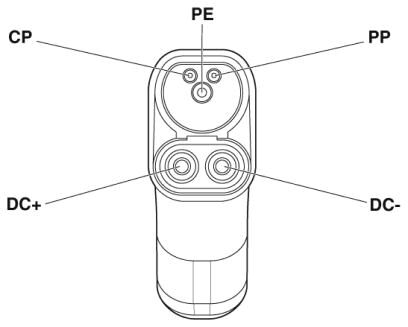

| Количество, силовые контакты | 3 (PE, DC+, DC-) |
| Расчетный ток силовых контактов | 500 A |
| Расчетное напряжение силовых контактов | 1000 В DC |
| Количество сигнальных контактов | 2 (CP, PP) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляция с передачей модулированного сигнала по линиям электропередачи согласно ISO/МЭК 15118 / DIN SPEC 70121 |
| Коммуникационные интерфейсы | Шина CAN для считывания данных температурных датчиков и датчиков утечки |
| Цифровой выход для статусного определения функциональности зарядного штекера электромобиля | |
| Указание по типу подключения | неразъемный |
| Кодировка резисторов | 1500 Ω (между PE и PP) |
| Реле контроля температуры | 2x NTC (сменные, передние DC-контакты) |
| 2x NTC (внутренние жилы кабеля для передачи питания DC) |
Design
| Тип конструкции | HPC |
|---|---|
| Цвет поверхности сопряжения | черный |
| Цвет области ручки | черный |
| Этикетка | 8,9 мм x 28,9 мм (логотип заказчика по запросу) |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал вид при установке | Пластик |
| Класс воспламеняемости | V0 |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 5 x 25 мм² + 7 x 0,75 мм² |
|---|---|
| Стандарты и предписания в отношении проводников | DIN EN 50620 |
| Класс проводника | Класс 6 |
| Наружный диаметр проводника | 35,7 мм ±0,4 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | EVM-1 согласно EN 50620 |
| Внешняя оболочка, цвет | черный |
| минимальный радиус изгиба | 535,5 мм (15 x диаметр) |
| Охлаждающая жидкость | 50 % воды, 50 % гликоля (рекомендация: Glysofor N) |
| Диаметр охлаждающих шлангов | 1x 11,5 мм Подводящий шланг |
| 2x 8,8 мм Отводящие шланги |
Требования к модулю охлаждения
| Теплосъём | 600 Вт (Длина проводника: 3 м) |
|---|---|
| 800 Вт (Длина проводника: 4 м) | |
| 900 Вт (Длина проводника: 5 м) | |
| 1050 Вт (Длина проводника: 6 м) | |
| Расход | 2 л/мин |
| Рабочее давление | 1,00 bar ... 3,00 bar |
| Температура на входе | 10 °C |
| допустимое максимальное давление | 8,00 bar |
| Разгрузочное давление | 6,00 bar |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
Документы
Техническая документация
64,8 кб
