Артикул:
1407731
Внутрений код:
PC-1407731
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,5 кб
Характеристики
Вес, шт
—
85,000 GRM
• Cрок поставки 2-7 дней - 28 шт.
2 656.80 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

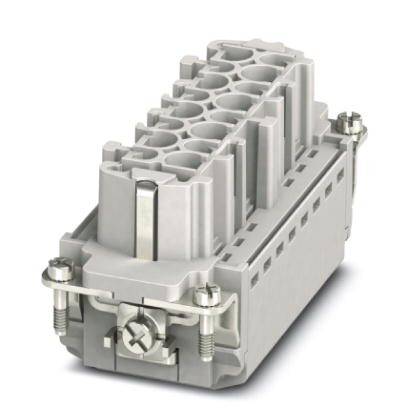

Гнездовая вставка HEAVYCON, серия В16, 16 контактов + PE, разъем Push-in
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Для жестких проводников или гибких проводников с кабельными наконечниками | |
| Способ подключения | Зажимы Push-in |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 16+PE |
| Циклы установки | ≥ 500 |
| Размер | B16 |
| Нумерация контактов | 1 - 16 |
| Сечение проводников | 0,14 мм² ... 2,5 мм² |
| Сечение AWG | 26 ... 14 |
| Длина оголяемой части | 8 мм ... 10 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Обслуживание соединителей можно выполнять только после отключения нагрузки и электропитания. Возможно применение для массивных жил и гибких жил с кабельными наконечниками |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag/Sn (защита от потускнения) |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых транспортных средств — требования R22 и R23 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL2) |
| Поликарбонат: Противопожарная защита для рельсовых транспортных средств — требование R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 16 A (Контакты цепи питания) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
Документы
Техническая документация
64,5 кб
