Артикул:
1408366
Внутрений код:
PC-1408366
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,8 кб
Характеристики
Вес, шт
—
282,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 453.54 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

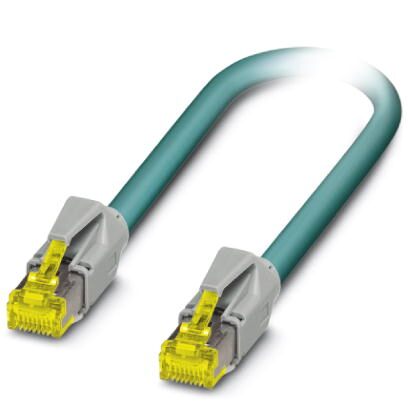

Патч-кабель, CAT6A, 4 пары, экранированный, нескрещенное (прямое) соединение, с обоих концов смонтированы соединители RJ45/IP20, материал внешней оболочки: полиуретан, длина 6,0 м
Общие характеристики
| Расчетный ток при 40 ℃ | 0,5 A |
|---|---|
| Расчетное напряжение | 48 В |
| Полюсов | 8 |
| Альтернативное краткое описание изделия | Патч-кабель |
| Расчетное напряжение (III/3) | 72 В (DC) |
Кабель
| Тип кабеля | Ethernet 10 Гбит |
|---|---|
| Тип кабеля (краткое обозначение) | 94F |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Сечение провода | 4x 2x 0,14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| Диаметр проводника вкл. изоляцию | 1,04 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 0,65 мм |
| Наружный диаметр кабеля D | 6,4 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 42 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Проводники - емкость | 47 нФ/км |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 75,3 дБ (при 1 МГц) |
| 66,3 дБ (при 4 МГц) | |
| 61,8 дБ (при 8 МГц) | |
| 60,3 дБ (при 10 МГц) | |
| 57,2 дБ (при 16 МГц) | |
| 55,8 дБ (при 20 МГц) | |
| 54,3 дБ (при 25 МГц) | |
| 52,8 дБ (при 31,25 МГц) | |
| 48,4 дБ (при 62,5 МГц) | |
| 45,3 дБ (при 100 МГц) | |
| 40,8 дБ (при 200 МГц) | |
| 39,3 дБ (при 250 МГц) | |
| 38,1 дБ (при 300 МГц) | |
| 36,3 дБ (при 400 МГц) | |
| 34,8 дБ (при 500 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 72,3 дБ (при 1 МГц) |
| 63,3 дБ (при 4 МГц) | |
| 58,8 дБ (при 8 МГц) | |
| 57,3 дБ (при 10 МГц) | |
| 54,2 дБ (при 16 МГц) | |
| 52,8 дБ (при 20 МГц) | |
| 51,3 дБ (при 25 МГц) | |
| 49,9 дБ (при 31,25 МГц) | |
| 45,4 дБ (при 62,5 МГц) | |
| 42,3 дБ (при 100 МГц) | |
| 37,8 дБ (при 200 МГц) | |
| 36,3 дБ (при 250 МГц) | |
| 35,1 дБ (при 300 МГц) | |
| 33,3 дБ (при 400 МГц) | |
| 31,8 дБ (при 500 МГц) | |
| Ослабление | 3,1 дБ (при 1 МГц) |
| 5,7 дБ (при 4 МГц) | |
| 8 дБ (при 8 МГц) | |
| 8,9 дБ (при 10 МГц) | |
| 11,2 дБ (при 16 МГц) | |
| 12,6 дБ (при 20 МГц) | |
| 14,1 дБ (при 25 МГц) | |
| 15,8 дБ (при 31,25 МГц) | |
| 22,5 дБ (при 62,5 МГц) | |
| 28,7 дБ (при 100 МГц) | |
| 41,4 дБ (при 200 МГц) | |
| 46,6 дБ (при 250 МГц) | |
| 51,4 дБ (при 300 МГц) | |
| 60,1 дБ (при 400 МГц) | |
| 67,9 дБ (при 500 МГц) | |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) |
| 23 дБ (при 4 МГц) | |
| 24,5 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 24,2 дБ (при 25 МГц) | |
| 23,3 дБ (при 31,25 МГц) | |
| 20,7 дБ (при 62,5 МГц) | |
| 19 дБ (при 100 МГц) | |
| 16,4 дБ (при 200 МГц) | |
| 15,6 дБ (при 250 МГц) | |
| 15,6 дБ (при 300 МГц) | |
| 15,6 дБ (при 400 МГц) | |
| 15,6 дБ (при 500 МГц) | |
| Время распространения сигнала | 5,13 нСм/м |
| Экранирующая способность | ≥ 80 дБ (при 30 ... 100 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
