Артикул:
1412794
Внутрений код:
PC-1412794
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
60,2 кб
Характеристики
Вес, шт
—
132,100 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
7 706.02 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

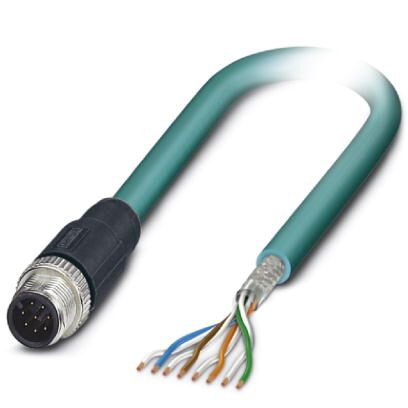

Сетевой кабель, Ethernet CAT5 (1 Гбит/с), 8-полюсн., PUR, Штекеры прямое M12, к свободный конец, длина кабеля: 2 м
Общие характеристики
| Расчетное напряжение | 30 В AC |
|---|---|
| 30 В DC | |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet CAT5 (в соответствии с МЭК 11801), 1 Гбит/с |
| Степень загрязнения | 3 |
| Альтернативное краткое описание изделия | Ethernet-кабель |
Кабель
| Тип кабеля | Ethernet, тяговая цепь, CAT5 |
|---|---|
| Тип кабеля (краткое обозначение) | 94C |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 1 Гбит/с |

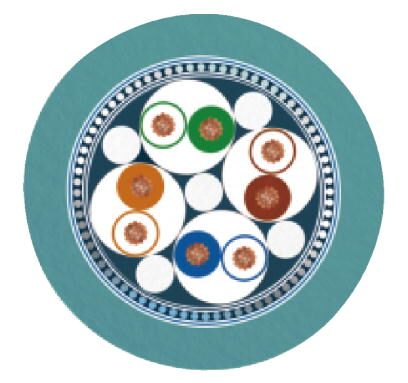

| Конструкция кабеля | 4x2xAWG26/19; S/UTP |
| Сечение провода | 4x 2x 0,14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 19x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 4 пары и 4 наполнителя для сердечника |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| защитный экран оптоволоконного кабеля | 90 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 0,85 мм |
| Наружный диаметр кабеля D | 6,9 мм +0,1 мм ... 0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Количество циклов изгибания | 5000000 |
| Минимальный радиус изгиба, использование в буксирных цепях | 7,5 x D |
| Скорость поперечного перемещения | 3 м/c |
| Ускорение | 5 м/c² |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 57 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PP |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Проводники - емкость | около 50 нФ/км (при 1 кГц) |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 65,3 дБ (при 1 МГц) |
| 56,3 дБ (при 4 МГц) | |
| 50,3 дБ (при 10 МГц) | |
| 47,2 дБ (при 16 МГц) | |
| 45,8 дБ (при 20 МГц) | |
| 42,9 дБ (при 31,25 МГц) | |
| 38,4 дБ (при 62,5 МГц) | |
| 35,3 дБ (при 100 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 62,3 дБ (при 1 МГц) |
| 53,3 дБ (при 4 МГц) | |
| 47,3 дБ (при 10 МГц) | |
| 44,2 дБ (при 16 МГц) | |
| 42,8 дБ (при 20 МГц) | |
| 39,9 дБ (при 31,25 МГц) | |
| 35,4 дБ (при 62,5 МГц) | |
| 32,3 дБ (при 100 МГц) | |
| Ослабление | 3,2 дБ (при 1 МГц) |
| 6 дБ (при 4 МГц) | |
| 9,5 дБ (при 10 МГц) | |
| 12,1 дБ (при 16 МГц) | |
| 13,6 дБ (при 20 МГц) | |
| 17,1 дБ (при 31,25 МГц) | |
| 24,8 дБ (при 62,5 МГц) | |
| 32 дБ (при 100 МГц) | |
| Затухание несогласованности (RL) | 23 дБ (при 4 МГц) |
| 24,1 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23,6 дБ (при 31,25 МГц) | |
| 21,5 дБ (при 62,5 МГц) | |
| 20,1 дБ (при 100 МГц) | |
| Время распространения сигнала | 5,3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 100,00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
