Возможные производители: KLEMSAN

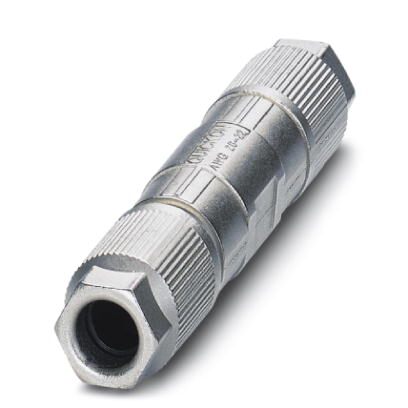

Кабельный соединитель, PROFINET CAT5 (100 Мбит/с), 4-полюсный, без галогенов, экранированный, разъем с ножевыми контактами, материал корпуса: цинковый сплав, никелированный, внешний диаметр кабеля 5 мм ... 9,7 мм
Преимущества для Вас
- Инновации и экономия пространства - система быстрого соединения QUICKON для экономии до 80 % пространства при подсоединении на месте
- Удобство: простая и быстрая подготовка без использования специальных инструментов
- Срезное клеммное соединение: инновационная и быстрая технология сборки без снятия изоляции с отдельных жил
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Надежная передача сигналов - экран 360° в условиях повышенных электромагнитных нагрузок
Размеры
| Раствор ключа - накидная гайка | 15 мм |
|---|---|
| Наружный диаметр | 5 мм ... 9,7 мм |
| Длина зачищенной части оболочки | ≥ 80 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 60 В DC |
| 48 В AC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Тип сигнала/категория | PROFINET CAT5 (МЭК 11801), 100 Мбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение провода | 0,25 мм² ... 0,5 мм² |
| Сечение проводника AWG | 24 ... 20 |
| Диаметр проводника вкл. изоляцию | 0,75 мм ... 2 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Момент затяжки | 5 Нм (Контргайка) |

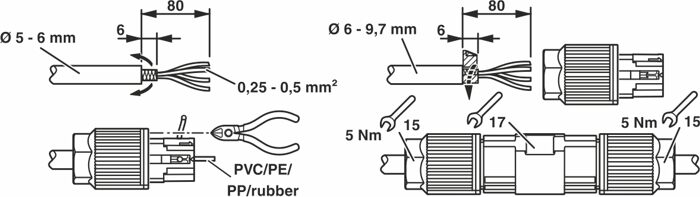

| Указания по монтажу | При новом подключении провода производится обрезание по последней контактной детали. |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
