Возможные производители: KLEMSAN

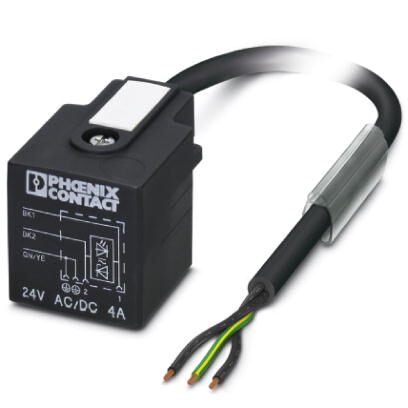

Кабель для датчика / исполнительного элемента, 3-полюсн., ПВХ, черный RAL 9005, свободный конец, к Штекер типа А для электромагнитного клапана, с 1 светодиод, подключение с помощью Диод Зенера, длина кабеля: 5 м
Размеры
| Длина кабеля | 5 м |
|---|---|
| Длина снятия изоляции с конца кабеля без разъема | 50 мм |
| Центральный винт штекера для клапана | M3 x 29 |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 85 °C (Вентильный штекер) |
|---|---|
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 24 В AC |
| 24 В DC | |
| Полюсов | 3 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Стандарты/нормативные документы | Разъемы для клапанов EN 175301-803 |
| Индикатор состояния | 1 светодиодный индикатор |
| Защитная цепь / модуль | Диод Зенера |
| Мощность импульса Wmax | 40 Вт (при прямоугольном импульсе 100 мкс) |
| Напряжение клеммы | 70 В (при постоянном токе 2 мА) |
| Запирающее напряжение | 50 В |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал контакта разъема для клапана | CuSn |
| Материал контактной поверхности штекера для клапана | Sn |
| Материал контактной вставки штекера для клапана | PA 6.6 |
| Материал корпуса штекера для клапана | TPU |
| Материал уплотнения | TPU (Литое уплотнение) |
Стандарты и предписания
| Обозначение стандарта | Разъемы для клапанов |
|---|---|
| Стандарты / нормативные документы | EN 175301-803 |
| Класс воспламеняемости согласно UL 94 | V0 |
Кабель
| Тип кабеля | ПВХ черного цвета |
|---|---|
| Тип кабеля (краткое обозначение) | ПВХ |
| Условное обозначение кабеля | LiYY |
| UL AWM Style | 2464 |
| Сечение провода | 3x 0,5 мм² |
| AWG, сигнальная линия | 20 |
| Конструкция кабеля, сигнальная линия | 16x 0,20 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм ±0,05 мм |
| Цвета жил | черный 1, черный 2, зеленый/желтый |
| Общая скрутка | 3 жилы в скрутке |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Наружный диаметр кабеля D | 4,8 мм ±0,2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 5 x D |
| Внешняя оболочка, материал | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 20 МΩ*км |
| Сопротивление кабеля | 39 Ом/км (при 20 °C) |
| Номинальное напряжение, проводник | 300 В |
| Испытательное напряжение, проводник | 1200 В |
| Негорючесть | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| Маслостойкость | в значительной степени маслостойкое |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -5 °C ... 80 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
