Возможные производители: KLEMSAN
Соединитель для датчика/исполнительного устройства, Универсальный, 4-полюсн., Штекеры прямое M12 SPEEDCON, А-кодирование, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр кабеля 3,5 мм ... 6 мм
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря высоким классам защиты
- Гибкость: разъемы для сборки на месте
- Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
- Срезное клеммное соединение: инновационная и быстрая технология сборки без снятия изоляции с отдельных жил

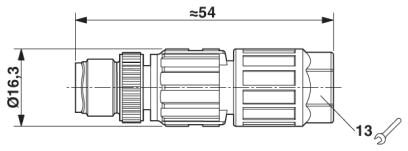

Размеры
| Раствор ключа - накидная гайка | 13 мм |
|---|---|
| Диаметр корпуса | 16,3 мм |
| Длина | 54 мм |
| Наружный диаметр проводника | 3,5 мм ... 6 мм |
| Длина зачищенной части оболочки | 40 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C (в подготовке) |
| Степень защиты | IP65 |
| IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 125 В AC |
| 125 В DC | |
| Полюсов | 4 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 в соответствии с IEC 61076-2-101 |
| Тип сигнала/категория | Универсальный |
| Индикатор состояния | Нет |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение провода | 0,14 мм² ... 0,34 мм² |
| Сечение проводника AWG | 26 ... 22 |
| Диаметр проводника вкл. изоляцию | 0,7 мм ... 1,6 мм |
| Частота подключения проводников одинакового сечения | 10 |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
| Циклы установки | ≥ 100 |

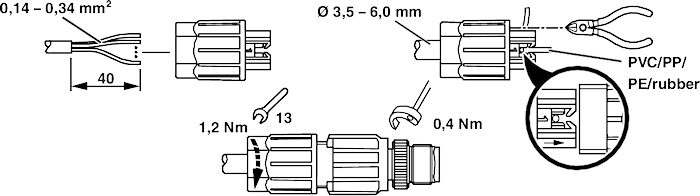

| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 1,2 Нм (Контргайка) | |
| Указания по монтажу | Кабель AWG 20 другого сечения поставляется по запросу |
Материал
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU |
| Материал корпуса ручки | ПА 6 |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | в соответствии с IEC 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
