Артикул:
1548532
Внутренний код:
PC-1548532
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,4 кб
Характеристики
Вес, шт
—
778,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
по запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

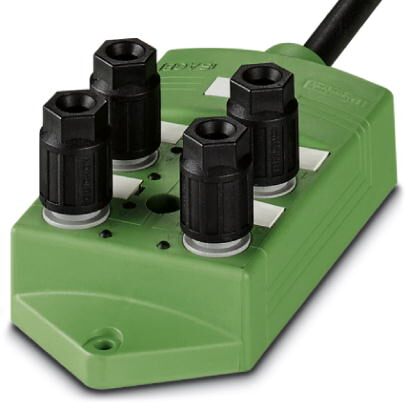

Коробка датчика и исполнительного элемента, применение: Стандартн., тип подключения: QUICKON, 0,14 мм² ... 0,34 мм², количество гнезд: 4, полюсов: 4, гнездо для платы: Двойной, индикатор состояния: есть, p-n-p; годключение магистрального кабеля: Жесткое подключение 180°, PUR/PVC, длина кабеля: 5 м, экранировка: нет
Преимущества для Вас
- Безопасное применение в полевых условиях благодаря литому корпусу и высокой степени защиты
- Гибкое, децентрализованное объединение сигналов в одном магистральном проводе
- Удобно: повышенная степень готовности машин благодаря быстрой и простой диагностике
- Экономия места: распределительная коробка с двойным рядом шунтирования для установки двух датчиков в одно гнездо
- Инновационная и быстрая технология сборки при помощи срезных клемм
Общие сведения
| Расчетное напряжение | 24 В DC |
|---|---|
| Рабочее напряжение, максимальное Umax | 30 В DC |
| Нагрузка по току на каждый входной/выходной сигнал | 2 A |
| Нагрузочная способность на 1 гнездо | 4 A |
| Общий расчетный ток | 12 A |
| Полюсов | 4 |
| Количество гнезд | 4 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Тип подключения, датчик / исполнительный элемент | QUICKON |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| IP69K | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C |
| -40 °C ... 90 °C (При жестком монтаже) | |
| -5 °C ... 80 °C (При подвижном монтаже) |
Функция локальной диагностики
| Локальная диагностика | Электропитание LED зел. |
|---|---|
| Отображение состояния ввода-вывода LED желт. |
Данные по подключению магистрального кабеля
| Тип подключения | Жесткое подключение |
|---|---|
| Длина кабеля | 5 м |
| Момент затяжки монтажного винта крепления корпуса | 0,5 Нм |
Характеристики кабеля
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Классы 2 - 6 |
|---|---|
| Изоляционный материал жилы | ПВХ / PE / PP |
| Диаметр проводника вкл. изоляцию | 0,7 мм ... 1,3 мм |
| Наружный диаметр кабеля, минимальный | 3,5 мм |
| Наружный диаметр кабеля, максимальный | 6 мм |
| Момент затяжки накидной гайки | 2 Нм |
| Раствор ключа - накидная гайка | 13 мм |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 22 |
Тип изоляционного материала
| Материал корпуса | PBT |
|---|---|
| Материал, заливочная масса | PUR |
| Материал, контакт | сталь / медь |
| Материал, контактная поверхность | Sn |
| Материал, держатель контакта | PA 6.6 |
Назначение выводов
| Гнездо/полюс = цвет жилы или подключение | 1 / 4 (A) = WH |
|---|---|
| 1 / 2 (B) = GY/PK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RD/BU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WH/GN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BN/GN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU |
Кабель
| Тип кабеля | PUR / ПВХ черного цвета |
|---|---|
| Условное обозначение кабеля | LiYY11Y-HF |
| Сечение провода | 8x 0,34 мм² (Сигнальный провод) |
| 2x 0,75 мм² (Напряжение питания) | |
| AWG, сигнальная линия | 22 |
| AWG, напряжение питания | 18 |
| Конструкция кабеля, сигнальная линия | 42x 0,10 мм |
| Конструкция кабеля, напряжение питания | 96x 0,10 мм |
| Диаметр проводника вкл. изоляцию | 1,5 мм (Сигнальный провод) |
| 2 мм (Напряжение питания) | |
| Общая скрутка | Скрученные жилы |
| Внешняя оболочка, цвет | иссиня-чёрный RAL 9005 |
| Наружный диаметр кабеля D | 8,7 мм ±0,2 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 43,5 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 87 мм |
| Количество циклов изгибания | 1500000 |
| Радиус изгиба | 87 мм |
| Путь перемещения | 2 м |
| Скорость поперечного перемещения | 2 м/c |
| Масса кабеля | 112 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал внутренней оболочки | ПВХ |
| Материал, изоляция проводника | ПВХ |
| Материал проводника | медный гибкий провод |
| Номинальное напряжение, проводник | ≤ 500 В |
| Испытательное напряжение, фаза / фаза | 1500 В AC (Сигнальный провод) |
| 2000 В AC (Напряжение питания) | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 70 °C (кабель, жестко прокладываемый) |
| -5 °C ... 70 °C (кабель, для подвижного монтажа) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
