Возможные производители: KLEMSAN
Модуль для контактов, полюсов: 3+PE, размер: D7, количество точек подключения на полюс: 1, Розетка, Винтовые зажимы, 230/400 В, 24 A, 0,5 мм² ... 2,5 мм²
Описание изделия
Контактная вставка
без защиты проводника, с уплотнительным винтом IP65
Общие сведения
| Указание | для корпуса HC-D7 |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Винтовые зажимы |
| Момент затяжки | 0,25 Нм ... 0,5 Нм |
| Рабочий конец отвертки | 0,4 x 2,5 мм |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 3+PE |
| Циклы установки | ≥ 500 |

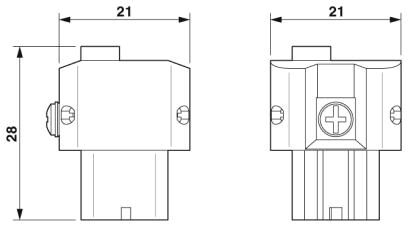

| Размер | D7 |

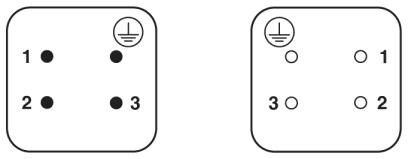

| Нумерация контактов | 1 - 3 |
| Сечение проводников | 0,5 мм² ... 2,5 мм² |
| Сечение AWG | 20 ... 14 |
| Длина зачищенной части одной жилы | 5 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Содержит уплотнительный винт IP65 |
Условия окружающей среды

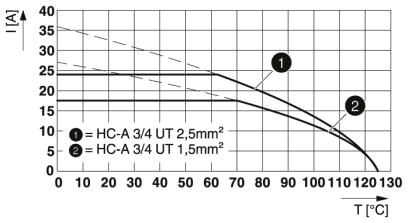

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
| Стандарты/нормативные документы | Поликарбонат: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
Электрические характеристики
| Расчетное напряжение силовых контактов | 230/400 В |
|---|---|
| Расчетное напряжение (III/3) | 230 В (фаза-земля) |
| 400 В (фаза-фаза) | |
| Расчетное импульсное напряжение | 4 кВ |
| 4 кВ | |
| Расчетный ток | 24 A |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
