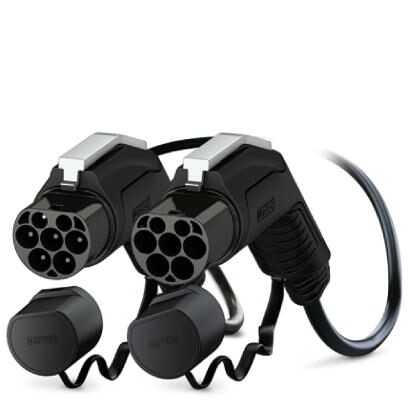

Мобильный зарядный кабель перем. тока с автомобильным и инфраструктурным зарядными штекерами, с возможностью установки навесного замка и защитным колпачком, C-Line черный / черный, GB/T, GB/T 20234.2-2015, GB/T 18487.1-2015, 16 A / 250 В (AC), тип конструкции C-Line, кабель: 5 м, черный, прямой, поверхность сопряжения: черный, область захвата: черный
Описание изделия

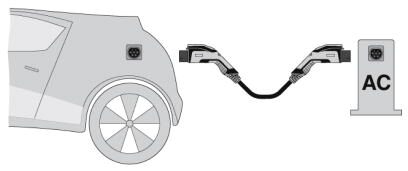

Мобильный зарядный кабель переменного тока с автомобильным и инфраструктурным штекерами для зарядки переменным током (AC) электромобилей с входными разъемами GB/T, совместим с инфраструктурными зарядными розетками GB/T на зарядных станциях (EVSE)
Преимущества для Вас
- Общий дизайн всех автомобильных и инфраструктурных зарядных штекеров Phoenix Contact
- Посеребренные поверхности силовых и сигнальных контактов
- Сертификат соответствия по IATF 16949:2016 и ISO 9001:2015
- Удобное использование благодаря эргономичной ручке и дополнительным прорезиненным компонентам
- Проверено путем выборочного тестирования в соответствии с автомобильными стандартами LV124, LV214, LV215-2
- Надежное функционирование блокировочного рычага с дополнительным уплотнением
- Дополнительная блокировка навесным замком
- Вода не проникает в кабель благодаря полной водонепроницаемости в продольной плоскости
Описание изделия
| Тип изделия | Мобильный зарядный кабель перем. тока с автомобильным и инфраструктурным зарядными штекерами, с возможностью установки навесного замка и защитным колпачком |
|---|---|
| Исполнение | C-Line черный / черный |
| Стандарты / нормативные документы | GB/T 20234.2-2015 |
| GB/T 18487.1-2015 | |
| Стандарт зарядки | GB/T |
| Режим заряда | Режим 3, случай B |

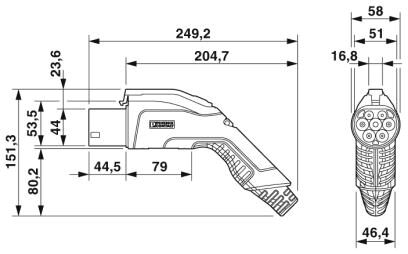

Размеры
| Ширина зарядного штекера электромобиля | 58,00 мм |
|---|---|
| Высота зарядного штекера электромобиля | 151,30 мм |
| Глубина зарядного штекера электромобиля | 238,70 мм |
| Ширина инфраструктурного зарядного штекера | 58,00 мм |
| Высота инфраструктурного зарядного штекера | 151,30 мм |
| Глубина инфраструктурного зарядного штекера | 249,20 мм |
| Длина кабеля | 5 м |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями) |
| IP54 (Защитный колпачок) |
Электрические характеристики
| Зарядная мощность, макс. | 4 кВт |
|---|---|
| Количество фаз | 1 |
| Количество, силовые контакты | 3 (L, N, PE) |
| Расчетный ток силовых контактов | 16 A |
| Расчетное напряжение силовых контактов | 250 В |
| Количество сигнальных контактов | 2 (CP, CC) |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Кодировка резисторов | 680 Ω + 2,7 кΩ (Рычаг активирован) |
| 680 Ω (Рычаг не активирован) |
Design
| Тип конструкции | C-Line |
|---|---|
| Цвет корпуса | черный |
| Цвет поверхности сопряжения | черный |
| Цвет области ручки | черный |
| Цвет элемента управления | cеребристый |
| Цвет защитного колпачка | черный |
| Варианты заказчиков | На заказ |
Материал
| Материал корпуса | Пластмасса |
|---|---|
| Материал области ручки | Мягкий пластик |
| Материал рычага управления | Металл |
| Материал защитный колпачок | Мягкий пластик |
| Материал вид при установке | Пластик |
| Материал поверхности контактов | Ag |
Кабель
| Построение системы проводников | 3 x 2,5 мм² + 1 x 0,5 мм² |
|---|---|
| Стандарты и предписания в отношении проводников | prEN 50620 / DIN EN 50620 |
| Класс проводника | Класс 5 |
| Сертификация проводников | VDE |
| Наружный диаметр проводника | 10,2 мм ±0,3 мм |
| Тип кабеля | прямой |
| Внешняя оболочка, материал | TPE-U |
| Внешняя оболочка, цвет | черный |
| минимальный радиус изгиба | 153 мм (15 x диаметр) |
Крепление
| Тип фиксатора | Возможность блокировки рабочего рычага при помощи навесного замка с дужкой 4 мм |
|---|
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
