Артикул:
1636347
Внутрений код:
PC-1636347
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
61,6 кб
Характеристики
Вес, шт
—
83,800 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
8 887.10 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

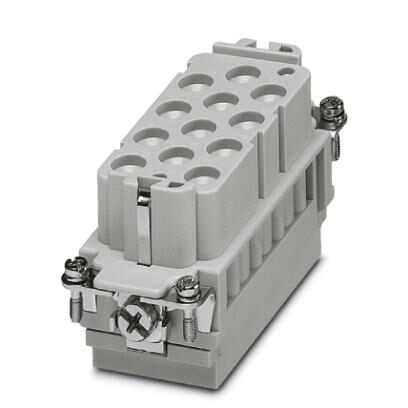

Гнездовая вставка HEAVYCON, серия K12/2, для 12 силовых и 2 контактов цепи управления, подключение обжимом
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B16/B32, силовые контакты: CK 4,0-ED, контакты цепи управления: CK 1,6-ED (обжимные контакты не входят в комплект поставки) |
|---|---|
| Способ подключения | Обжим (Контакты цепи питания) |
| Обжим (Контакты цепи управления) | |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 12+2+PE |
| Количество, силовые контакты | 12 |
| Количество, контакты цепи управления | 2 |
| Циклы установки | ≥ 500 |

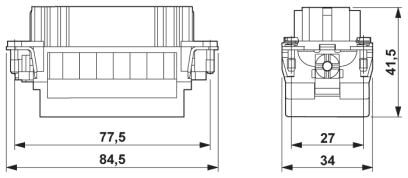

| Размер | B16 |

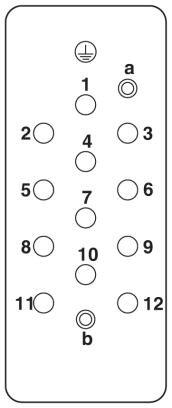

| Нумерация контактов | 1 - 12 |
| Сечение проводников | 1,5 мм² ... 6 мм² (Контакты цепи питания) |
| 0,14 мм² ... 2,5 мм² (Контакт цепи управления) | |
| Сечение AWG | 16 ... 10 (Контакты цепи питания) |
| 26 ... 14 (Контакты цепи управления) | |
| Длина зачищенной части одной жилы | 9 мм (1,5 мм² ... 2,5 мм²) |
| 8 мм (0,14 ... 1,5 мм²) | |
| 9,5 мм (4 мм² ... 6 мм²) | |
| 6 мм (2,5 мм²) | |

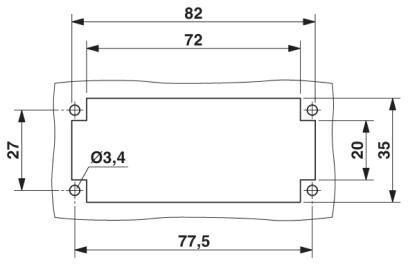

| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
Данные о материале
| Материал, контакт | Сплав меди |
|---|---|
| Материал, контактная поверхность, силовой контакт | серебро |
| Материал, контактная поверхность, управляющий контакт | серебро (или золото) |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение (III/3) | 690 В (Контакты цепи питания) |
|---|---|
| 250 В (Контакты цепи управления) | |
| Расчетное импульсное напряжение | 8 кВ (Контакты цепи питания) |
| 4 кВ (Контакты цепи управления) | |

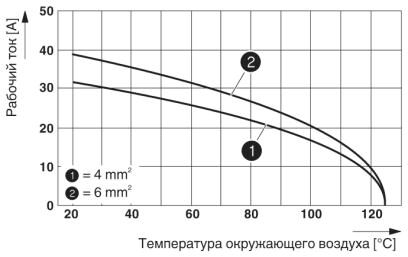

| Расчетный ток | 40 A (Контакты цепи питания) |
| 10 A (Контакты цепи управления) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27261200 |
| eCl@ss 6.0 | 27261200 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440205 |
| eCl@ss 9.0 | 27440205 |
