Артикул:
1641497
Внутрений код:
PC-1641497
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
65,4 кб
Характеристики
Норма упаковки
—
10
Вес, шт
—
16,200 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 501.63 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

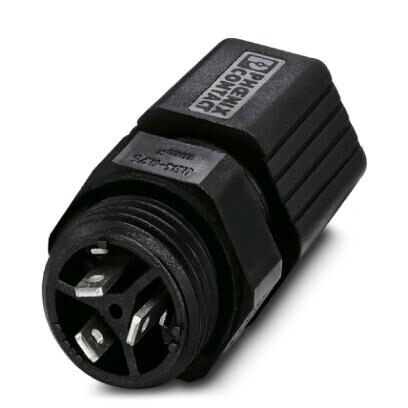

Проходная деталь QUICKON, для наружного монтажа, с выводами под пайку или плоскими контактами 2,8 x 0,8 мм, 3-полюсная.
Общие сведения
| Указания по монтажу | При новом подсоединении провода производится обрезание по последней контактной детали. Обслуживание компонентов QUICKON можно выполнять только после отключения нагрузки и электропитания |
|---|---|
| Цвет | черный |
| Способ подключения | Тип подключения QUICKON |
| Тип подключения | Выводы под пайку или плоские контакты, 2,8 мм x 0,8 мм |
| Полюсов | 3 |

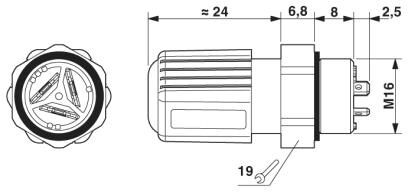

| Раствор ключа - накидная гайка | 19 мм |
| Момент затяжки накидной гайки | 2,5 Нм |
| Раствор ключа - держатель контактов | 19 мм |
| Момент затяжки держателя контактов | 3,75 Нм |
| Момент затяжки контргайки | 3,75 Нм |
| Количество точек подключения | 3 |
| Сечение гибкого проводника мин. | 0,34 мм² |
| Сечение гибкого проводника макс. | 0,75 мм² |
| Сечение жесткого проводника мин. | 0,75 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Сечение провода AWG мин. | 18 |
| Сечение провода AWG макс. | 16 |
Кабель
| Конструкция гибкого проводника согласно VDE 0295 / минимальный диаметр проволоки | Класс 2-6 // 0,34 мм²: 0,1 мм; 0,5 - 0,75 мм²: 0,15 мм |
|---|---|
| Изоляционный материал жилы | ПВХ / PE |
| Диаметр проводника вкл. изоляцию | >= 2,5 мм |
| Наружный диаметр кабеля | 5 мм ... 6,8 мм |
| Обозначение полюсов | 1, 2, 3 |
Окружающие условия
| Степень защиты | IP65 |
|---|---|
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (Также следует учитывать данные производителя кабелей.) |
| -25 °C ... 50 °C (При подключении кабеля. Необходимо также принимать во внимание технические характеристики, указываемые изготовителем) | |
| Температура при подключении кабеля | -5 °C ... 50 °C (hеобходимо также принимать во внимание технические характеристики, указываемые изготовителем) |
Электрические характеристики
| Номинальный ток IN | 9 A |
|---|---|
| Расчетный ток | 9 A |
| Расчетное напряжение (III/3) | 160 В |
| Замечание по расчетному напряжению (III/3) | с изолирующей втулкой |
| Расчетное напряжение (III/2) | 160 В |
| Замечание по расчетному напряжению (III/2) | с изолирующей втулкой |
| Расчетное напряжение (II/2) | 320 В |
| Замечание по расчетному напряжению (II/2) | с изолирующей втулкой |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
Механические характеристики
| Частота подключения QUICKON | макс. 10 (При последующем подключении кабеля может потребоваться замена уплотнения и втулки.) |
|---|---|
| PC QUICKON, тип резьбы | M16 x 1,5 |
| Категория по ударному воздействию | 3 |
| IK07 |
Данные о материале
| Материал, контакт | CuZn |
|---|---|
| Материал, контактная поверхность | оцинкованный |
| Материал, держатель контакта | PA |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Рассчитано на использование вне помещений | f1 (UL 746C) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
