Артикул:
1648186
Внутрений код:
PC-1648186
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,7 кб
Характеристики
Вес, шт
—
65,500 GRM
• Cрок поставки 2-7 дней - 31 шт.
2 135.81 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

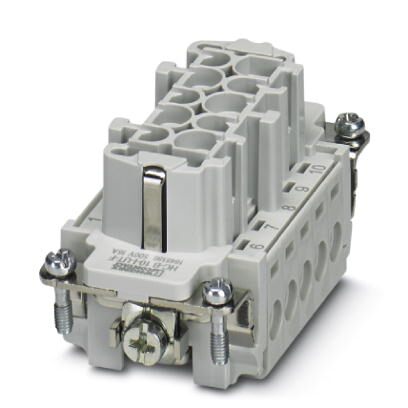

Гнездовая вставка HEAVYCON, серия B10, 10-полюсная, винтовые зажимы
Общие сведения
| Указание | Для корпусов HEAVYCON-ADVANCE и HEAVYCON типа B10. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
|---|---|
| Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. | |
| Способ подключения | Винтовые зажимы |
| Момент затяжки | 0,5 Нм ... 0,8 Нм |
| Рабочий конец отвертки | 0,5 x 3,5 мм |
| Количество точек подключения на полюс | 1 |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Полюсов | 10+PE |
| Циклы установки | ≥ 500 |

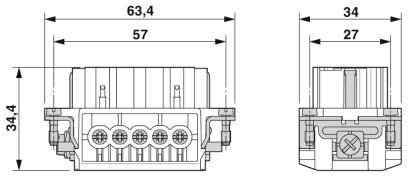

| Размер | B10 |

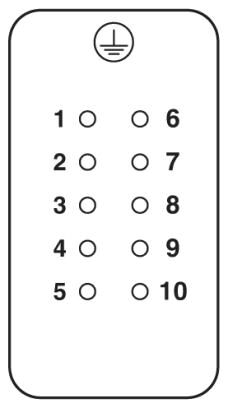

| Нумерация контактов | 1 - 10 |
| Сечение проводников | 0,5 мм² ... 2,5 мм² (относится к гибким проводникам с наконечниками) |
| Сечение AWG | 20 ... 14 |
| Длина зачищенной части одной жилы | 8 мм |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| Для корпусов типа B10. Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и электропитания. |
Условия окружающей среды

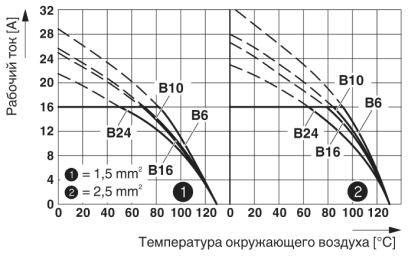

| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C (С учетом нагрева контактов) |
|---|
Данные о материале
| Материал, контакт | Медный сплав |
|---|---|
| Материал, контактная поверхность | Ag |
| Материал, держатель контакта | PC |
Электрические характеристики
| Расчетное напряжение (III/3) | 500 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| Расчетный ток | 24 A |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Строительные нормы и правила и методика проведения испытания | DIN EN 61984 |
| DIN EN 60664 | |
| МЭК 60352 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
