Возможные производители: KLEMSAN
Разъем, 5-полюсн., Штекеры прямое M12, А-кодирование, Винтовые зажимы, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, кабельный ввод Pg7, наружный диаметр кабеля 4 мм ... 6 мм
Размеры
| Диаметр корпуса | 20 мм |
|---|---|
| Длина | 60 мм |
| Наружный диаметр проводника | 4 мм ... 6 мм |
| Длина зачищенной части оболочки | 20 мм |
| Длина зачищенной части одной жилы | 5 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C (вилка / розетка) |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 60 В DC |
| 48 В AC | |

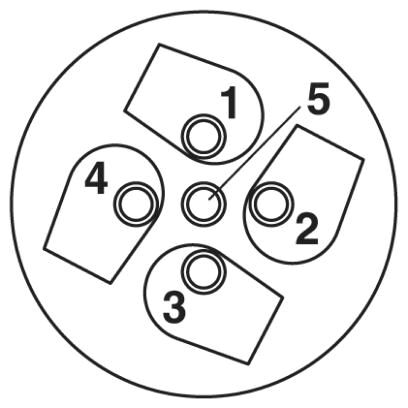

| Полюсов | 5 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем M12 МЭК 61076-2-101 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Винтовые зажимы |
| Сечение провода | 0,25 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,14 мм² ... 0,75 мм² (с кабельным наконечником) | |
| 0,25 мм² ... 0,75 мм² (жесткий) | |
| Сечение проводника AWG | 24 ... 18 (без кабельного наконечника) |
| 26 ... 20 (с кабельным наконечником) | |
| Циклы установки | ≥ 100 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,2 Нм (Винтовые клеммы) | |
| 0,8 Нм ... 1 Нм (Прижимная винтовая деталь) | |
| Штекерную вставку с сальниковым корпусом закрутить до упора | |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | CuSnZn |
| Материал, держатель контакта | PA |
| Материал корпуса ручки | PA |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
Стандарты и предписания
| Обозначение стандарта | Разъем M12 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-101 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
