Возможные производители: KLEMSAN

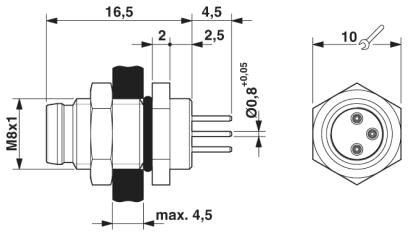

Встраиваемая штыревая часть разъема для датчика / исполнительного устройства, штыревые контакты, 3-полюсная, M8, монтаж с задней части стенки / винтовой монтаж с резьбой M8, с прямыми выводами под пайку
Преимущества для Вас
- Простота монтажа на печатную плату: цельные штекерные разъемы для пайки волной припоя
- Обычные схемы расположения контактов и кодировки для передачи сигналов с унифицированной конструкцией
- Для высокой безопасности передачи: опциональное подсоединение экрана к корпусу и фиксация на печатной плате
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Степень защиты | IP67 |
Общие сведения
| Расчетный ток при 40 ℃ | 4 A |
|---|---|
| Расчетное напряжение | 50 В AC |
| 60 В DC | |
| Расчетное импульсное напряжение | 1,5 кВ |
| Полюсов | 3 |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Стандарты/нормативные документы | Разъем М8 МЭК 61076-2-104 |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Тип подключения | Выводы под пайку |
| Момент затяжки | 1 Нм ... 1,5 Нм (С монтажной стороны) |

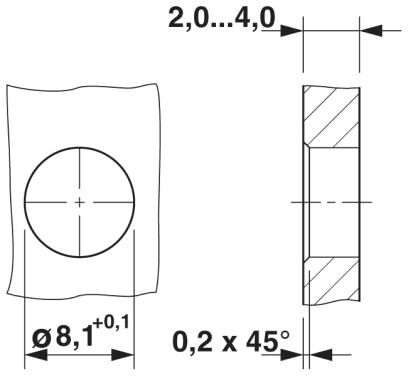

| Тип монтажа | Монтаж с внутренней стороны M8 x 1 с контргайкой |
Материал
| Класс воспламеняемости согласно UL 94 | HB |
|---|---|
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Золото |
| Материал, держатель контакта | PA 6.6 |
| Материал накатанной гайки | латунь, никелированный |
| Материал уплотнения | NBR |
| Дополнительные данные о материале | EP (Материал для заливки) |
Стандарты и предписания
| Обозначение стандарта | Разъем М8 |
|---|---|
| Стандарты / нормативные документы | МЭК 61076-2-104 |
| Подключение согласно стандарту | CUL |
| Класс воспламеняемости согласно UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
