Артикул:
1999000
Внутрений код:
PC-1999000
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
98,3 кб
Характеристики
Норма упаковки
—
50
Вес, шт
—
13,640 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
520.99 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Корпусная часть для печатных плат, номинальный ток: 76 A, расчетное напряжение (III/2): 1000 В, полюсов: 2, размер шага: 10,16 мм, цвет: зеленый, поверхность контакта: Серебро, монтаж: Пайка волной припоя
Характеристики товаров
| Условное обозначение | Компоненты для проходного монтажа |
|---|---|
| Штекерная система | POWER COMBICON 16 |
| Тип контактов | штыревое |
| Серия изделий | PC 6-16/..-G1F |
| Размер шага | 10,16 мм |
| Полюсов | 2 |
| Тип монтажа | Пайка волной припоя |
| Расположение выводов | Линейное расположение выводов |
| Крепление | Фланец с резьбовым отверстием |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Количество потенциалов | 2 |
Электрические параметры
| Расчетный ток | 76 A (41 A со штекером PC 6) |
|---|---|
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
Данные о материале - контакт
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
|---|---|
| Материал, контакт | Сплав меди |
| Качество поверхности | с гальваническим серебряным покрытием |
| Металлическая поверхность зоны контакта (покрытие) | Серебро (4 - 8 мкм Ag) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (2 - 4 мкм Ni), |
| Металлическая поверхность зоны пайки (покрытие) | Серебро (4 - 8 мкм Ag) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 4 мкм Ni) |
Данные о материале - корпус
| Изоляционный материал | PA |
|---|---|
| Группа изоляционного материала | I |
| CTI согласно МЭК 60112 | 600 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12 | 850 |
| Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13 | 775 |
| Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2 | 125 °C |

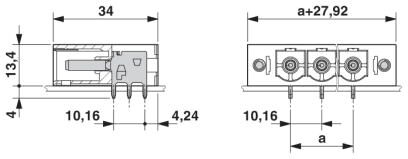

Указание размеров изделия
| Чертеж |  |
|---|---|
| Длина [ l ] | 34 мм |
| Ширина [ w ] | 38,08 мм |
| Высота [ h ] | 17,4 мм |
| Размер шага | 10,16 мм |
| Монтажная высота (высота без паечного штифта) | 13,4 мм |
| Длина выводов [P] | 4 мм |
| Расстояние между штырями | 10,16 мм |
| Размеры штыря | 1 x 1,2 мм |
| Размер a | 10,16 мм |

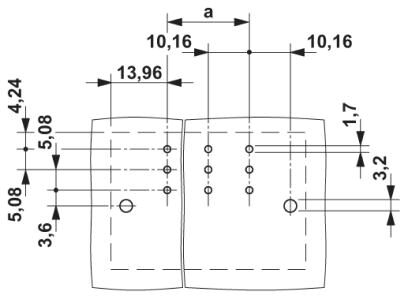

Размеры для проектирования печатной платы
| Диаметр отверстий | 1,7 мм |
|---|---|
| Расстояние между штырями | 10,16 мм |
Данные по упаковке
| Форма упаковки | в картонной коробке |
|---|---|
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
Общие указания по изделиям
| Указание | Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
|---|---|
| Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой. |
Окружающие условия
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (при эксплуатации) | -40 °C (В зависимости от кривой изменения параметров от температуры.) |
Воздушные пути и пути утечки
| Спецификации по испытанию | DIN EN 60664-1 (VDE 0110-1):2008-01 |
|---|---|
| Группа изоляционного материала | I |
| Расчетное напряжение изоляции (III/3) | 1000 В |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CUL | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
