Артикул:
2296728
Внутрений код:
PC-2296728
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
72,7 кб
Характеристики
Вес, шт
—
676,700 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
22 455.36 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

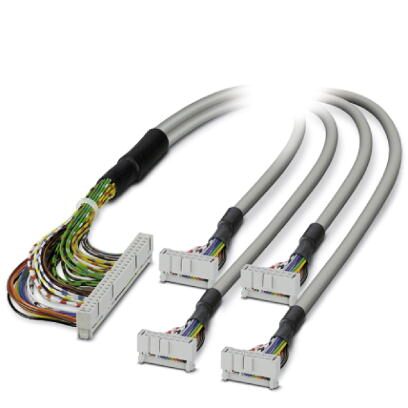

Подготовленный круглый кабель; Подключение 1: IDC/FLK коммутационная плата (1x 50-полюсн.); Подключение 2: IDC/FLK коммутационная плата (4x 14-полюсн.); длина кабеля: 3 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A (50 °C) |
| 0,6 A (70 °C) | |
| Длина кабеля | 3 м |
| Наружный диаметр кабеля | 4x 6,4 мм ±0,4 мм |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельная жила, кол-во | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 55 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 104 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Экранировка | нет |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (20 °C) |
| Проводники - сопротивление | ≤ 145 Ом/км (20 °C) |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый |
| Степень защиты | IP00 |
| Степень защиты на месте установки | ≥ IP54 |
| Нормальный режим работы | 100 % ED |
Стандарты и предписания
| Негорючесть | UL VW-1 |
|---|---|
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Подключение согласно стандарту | CUL |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
|---|---|
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 4 |
| Полюсов | 14 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-400 |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Управление | ALLEN-BRADLEY ControlLogix |
| - подходящие платы ввода-вывода | 1756-IB32 |
| 1756-OB32 | |
| Управление | ALLEN-BRADLEY PLC 5 |
| - подходящие платы ввода-вывода | 1771 IBN |
| 1771 OBN | |
| Управление | HONEYWELL Experion PKS C200 |
| - подходящие платы ввода-вывода | TC-IDD 321 |
| TC-ODD 321 | |
| Управление | Schneider Electric Modicon TSX QUANTUM |
| - подходящие платы ввода-вывода | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Управление | SIEMENS S7-300 / ET 200 M |
| - подходящие платы ввода-вывода | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| CPU 313C | |
| CPU 313C-2PtP |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK50 (1) = IDC/FLK14-1 (9) = серый |
|---|---|
| IDC/FLK50 (2) = IDC/FLK14-1 (11) = белый-черный | |
| IDC/FLK50 (3) = IDC/FLK14-1 (1) = черный | |
| IDC/FLK50 (4) = IDC/FLK14-1 (2) = коричневый | |
| IDC/FLK50 (5) = IDC/FLK14-1 (3) = красный | |
| IDC/FLK50 (6) = IDC/FLK14-1 (4) = оранжевый | |
| IDC/FLK50 (7) = IDC/FLK14-1 (5) = желтый | |
| IDC/FLK50 (8) = IDC/FLK14-1 (6) = зеленый | |
| IDC/FLK50 (9) = IDC/FLK14-1 (7) = синий | |
| IDC/FLK50 (10) = IDC/FLK14-1 (8) = фиолетовый | |
| IDC/FLK50 (11) = IDC/FLK14-1 (10) = белый | |
| IDC/FLK50 (12) = IDC/FLK14-1 (12) = белый-коричневый | |
| IDC/FLK50 (13) = IDC/FLK14-2 (9) = серый | |
| IDC/FLK50 (14) = IDC/FLK14-2 (11) = белый-черный | |
| IDC/FLK50 (15) = IDC/FLK14-2 (1) = черный | |
| IDC/FLK50 (16) = IDC/FLK14-2 (2) = коричневый | |
| IDC/FLK50 (17) = IDC/FLK14-2 (3) = красный | |
| IDC/FLK50 (18) = IDC/FLK14-2 (4) = оранжевый | |
| IDC/FLK50 (19) = IDC/FLK14-2 (5) = желтый | |
| IDC/FLK50 (20) = IDC/FLK14-2 (6) = зеленый | |
| IDC/FLK50 (21) = IDC/FLK14-2 (7) = синий | |
| IDC/FLK50 (22) = IDC/FLK14-2 (8) = фиолетовый | |
| IDC/FLK50 (23) = IDC/FLK14-2 (10) = белый | |
| IDC/FLK50 (24) = IDC/FLK14-2 (12) = белый-коричневый | |
| IDC/FLK50 (25) = IDC/FLK14-3 (9) = серый | |
| IDC/FLK50 (26) = IDC/FLK14-3 (11) = белый-черный | |
| IDC/FLK50 (27) = IDC/FLK14-3 (1) = черный | |
| IDC/FLK50 (28) = IDC/FLK14-3 (2) = коричневый | |
| IDC/FLK50 (29) = IDC/FLK14-3 (3) = красный | |
| IDC/FLK50 (30) = IDC/FLK14-3 (4) = оранжевый | |
| IDC/FLK50 (31) = IDC/FLK14-3 (5) = желтый | |
| IDC/FLK50 (32) = IDC/FLK14-3 (6) = зеленый | |
| IDC/FLK50 (33) = IDC/FLK14-3 (7) = синий | |
| IDC/FLK50 (34) = IDC/FLK14-3 (8) = фиолетовый | |
| IDC/FLK50 (35) = IDC/FLK14-3 (10) = белый | |
| IDC/FLK50 (36) = IDC/FLK14-3 (12) = белый-коричневый | |
| IDC/FLK50 (37) = IDC/FLK14-4 (9) = серый | |
| IDC/FLK50 (38) = IDC/FLK14-4 (11) = белый-черный | |
| IDC/FLK50 (39) = IDC/FLK14-4 (1) = черный | |
| IDC/FLK50 (40) = IDC/FLK14-4 (2) = коричневый | |
| IDC/FLK50 (41) = IDC/FLK14-4 (3) = красный | |
| IDC/FLK50 (42) = IDC/FLK14-4 (4) = оранжевый | |
| IDC/FLK50 (43) = IDC/FLK14-4 (5) = желтый | |
| IDC/FLK50 (44) = IDC/FLK14-4 (6) = зеленый | |
| IDC/FLK50 (45) = IDC/FLK14-4 (7) = синий | |
| IDC/FLK50 (46) = IDC/FLK14-4 (8) = фиолетовый | |
| IDC/FLK50 (47) = IDC/FLK14-4 (10) = белый | |
| IDC/FLK50 (48) = IDC/FLK14-4 (12) = белый-коричневый |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
