Артикул:
2296977
Внутрений код:
PC-2296977
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
74,1 кб
Характеристики
Вес, шт
—
48,400 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
5 541.70 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

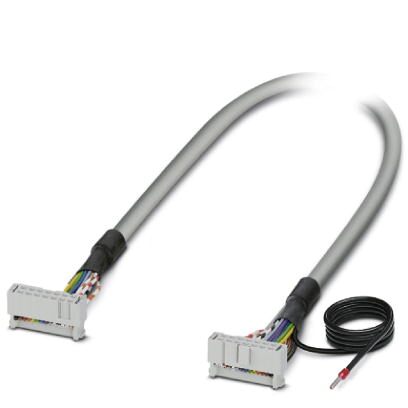

Подготовленный экранированный круглый кабель; Подключение 1: IDC/FLK коммутационная плата (1x 14-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 14-полюсн.) (Экранирующая оплетка выведена на отдельный конец кабеля.); длина кабеля: 0,5 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A (50 °C) |
| 0,6 A (70 °C) | |
| Длина кабеля | 0,5 м |
| Наружный диаметр кабеля | 6,7 мм ±0,4 мм |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельная жила, кол-во | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 71 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 128 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Экранировка | есть |
| Оплетка из оцинкованной медной проволоки, покрытие прибл. 85 % | |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (20 °C) |
| Проводники - сопротивление | ≤ 145 Ом/км (20 °C) |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый |
| Степень защиты | IP00 |
| Степень защиты на месте установки | ≥ IP54 |
| Нормальный режим работы | 100 % ED |
Стандарты и предписания
| Негорючесть | UL VW-1 |
|---|---|
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
|---|---|
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Указание | Экранирующая оплетка выведена на отдельный конец кабеля. |
| Отдельный конец кабеля имеет длину прибл. 0,5 м (H05V-K 1 мм², черный) | |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Управление | GE-FANUC 90-30 |
|---|---|
| - подходящие платы ввода-вывода | IC693 ALG220 |
| IC693 ALG221 | |
| IC693 ALG222 | |
| IC693 ALG223 | |
| IC693 ALG390 | |
| IC693 ALG391 | |
| IC693 ALG392 | |
| IC693 ALG442 | |
| IC693 MDL241 | |
| IC693 MDL634 | |
| IC693 MDL645 | |
| IC693 MDL646 | |
| IC693 MDL732 | |
| IC693 MDL733 | |
| IC693 MDL740 | |
| IC693 MDL741 | |
| IC693 MDL742 | |
| Управление | SIEMENS S7-300 / ET 200 M |
| - подходящие платы ввода-вывода | CPU 312C |
| CPU 313C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH50-0AA0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-8BF00-0AB0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7KF02-0AB0 | |
| 6ES7 331-7KB02-0AB0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 332-5HD01-0AB0 | |
| 6ES7 332-5HB01-0AB0 | |
| 6ES7 332-7ND02-0AB0 | |
| 6ES7 334-0CE01-0AA0 | |
| 6ES7 334-0KE00-0AB0 | |
| 6ES7 335-7HG01-0AB0 | |
| CPU 314C-2DP | |
| 6ES7 338-4BC01-0AB0 | |
| 6ES7 350-1AH03-0AE0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 351-1AH01-0AE0 | |
| 6ES7 352-1AH02-0AE0 | |
| 6ES7 353-1AH01-0AE0 | |
| 6ES7 354-1AH01-0AE0 | |
| 6ES7 355-0VH10-0AE0 | |
| 6ES7 355-1VH10-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| 6ES7 321-7BH01-0AB0 | |
| 6ES7 331-7HF01-0AB0 | |
| 6ES7 321-1BH10-0AA0 | |
| 6ES7 322-1BH10-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Управление | ALLEN-BRADLEY ControlLogix |
| - подходящие платы ввода-вывода | 1756-IN16 |
| 1756-IA8D | |
| 1756-IA16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| 1756-IF6I | |
| 1756-IR6I | |
| 1756-IT6I | |
| 1756-OF4 | |
| 1756-OF6CI | |
| 1756-OF8 | |
| 1756-PLS | |
| Управление | ALLEN-BRADLEY SLC 500 |
| - подходящие платы ввода-вывода | 1746 OB16 |
| 1746 OV16 | |
| 1746 OG16 | |
| 1746 IA16 | |
| 1746 IB16 | |
| 1746 ITB16 | |
| 1746 IN16 | |
| 1746 IV16 | |
| 1746 ITV16 | |
| 1746 IG16 | |
| Управление | HONEYWELL Experion PKS C200 |
| - подходящие платы ввода-вывода | TC-IDX 081 |
| TC-IDA 161 | |
| TC-IAH 061 | |
| TC-IXR 061 | |
| TC-IXL 061 | |
| TC-OAH 061 | |
| TC-OAV 061 | |
| TC-OAV 081 | |
| Управление | Schneider Electric Modicon TSX QUANTUM |
| - подходящие платы ввода-вывода | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK14 (1) = IDC/FLK14 (1) = черный |
|---|---|
| IDC/FLK14 (2) = IDC/FLK14 (2) = коричневый | |
| IDC/FLK14 (3) = IDC/FLK14 (3) = красный | |
| IDC/FLK14 (4) = IDC/FLK14 (4) = оранжевый | |
| IDC/FLK14 (5) = IDC/FLK14 (5) = желтый | |
| IDC/FLK14 (6) = IDC/FLK14 (6) = зеленый | |
| IDC/FLK14 (7) = IDC/FLK14 (7) = синий | |
| IDC/FLK14 (8) = IDC/FLK14 (8) = фиолетовый | |
| IDC/FLK14 (9) = IDC/FLK14 (9) = серый | |
| IDC/FLK14 (10) = IDC/FLK14 (10) = белый | |
| IDC/FLK14 (11) = IDC/FLK14 (11) = белый-черный | |
| IDC/FLK14 (12) = IDC/FLK14 (12) = белый-коричневый | |
| IDC/FLK14 (13) = IDC/FLK14 (13) = белый-красный | |
| IDC/FLK14 (14) = IDC/FLK14 (14) = белый-оранжевый |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
