Артикул:
2299343
Внутрений код:
PC-2299343
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
68,7 кб
Характеристики
Вес, шт
—
244,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
8 344.51 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

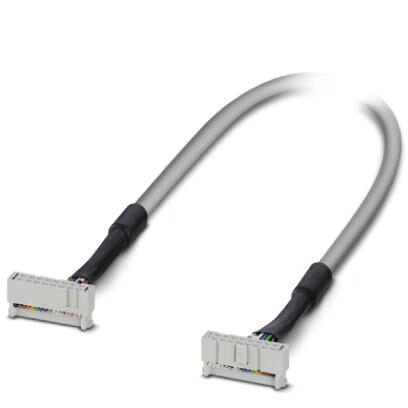

Подготовленный круглый кабель; Подключение 1: IDC/FLK коммутационная плата (1x 16-полюсн.); Подключение 2: IDC/FLK коммутационная плата (1x 16-полюсн.); длина кабеля: 4 м
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Нагрузочная способность по току на 1 цепь, макс. | 1 A (50 °C) |
| 0,6 A (70 °C) | |
| Длина кабеля | 4 м |
| Наружный диаметр кабеля | 6,8 мм ±0,4 мм |
| Отдельная жила, сечение | 0,14 мм² |
| Отдельная жила, сечение [AWG] | 26 |
| Отдельная жила, кол-во | 7 |
| Отдельная жила, материал | Медь, оцинкованная |
| Диаметр проводника вкл. изоляцию | 1 мм ±0,03 мм |
| Минимальный радиус изгиба, при жесткой прокладке | 58 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 108 мм |
| Циклы изгибания | 5000 (при радиусе ≥ 15x внешнего диаметра) |
| Кабель, подготовка | Техника непосредственного подключения, МЭК 60352-4 / DIN EN 60352-4 |
| Экранировка | нет |
| Проводники - сопротивление изоляции | ≥ 20 МОм/км (20 °C) |
| Проводники - сопротивление | ≤ 145 Ом/км (20 °C) |
| Внешняя оболочка, материал | Полутвердый ПВХ |
| Внешняя оболочка, цвет | серый |
| Степень защиты | IP00 |
| Степень защиты на месте установки | ≥ IP54 |
| Нормальный режим работы | 100 % ED |
Стандарты и предписания
| Негорючесть | UL VW-1 |
|---|---|
| CSA FT-1 | |
| МЭК 60332-1-2 | |
| VDE 0842, часть 332-1-2 | |
| МЭК 60332-3-22 | |
| Маслостойкость | против брызг |
| Бензостойкость | против брызг |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0,6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (монтаж на жестких кабеленесущих конструкциях) |
|---|---|
| -10 °C ... 70 °C (подвижный монтаж) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
Параметры подключения 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 16 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Параметры подключения 2
| Наименование, подключение | Уровень управления |
|---|---|
| Подключение согласно стандарту | МЭК 60603-13 |
| Тип подключения | IDC/FLK коммутационная плата |
| Количество точек подключения | 1 |
| Полюсов | 16 |
| Циклы установки | > 50 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Управление | Emerson DeltaV |
|---|---|
| - подходящие платы ввода-вывода | VE4001S2T2B3 |
| VE4001S2T2B3 Series 2 | |
| VE4001S2T1B3 | |
| VE4002S1T1B3 | |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4003S2B4 | |
| VE4005S2B3 |
Цветовой код
| Штекерный соединитель 1 = штекерный соединитель 2 (опционально) = цвет жилы | IDC/FLK16 (1) = IDC/FLK16 (1) = черный |
|---|---|
| IDC/FLK16 (2) = IDC/FLK16 (2) = коричневый | |
| IDC/FLK16 (3) = IDC/FLK16 (3) = красный | |
| IDC/FLK16 (4) = IDC/FLK16 (4) = оранжевый | |
| IDC/FLK16 (5) = IDC/FLK16 (5) = желтый | |
| IDC/FLK16 (6) = IDC/FLK16 (6) = зеленый | |
| IDC/FLK16 (7) = IDC/FLK16 (7) = синий | |
| IDC/FLK16 (8) = IDC/FLK16 (8) = фиолетовый | |
| IDC/FLK16 (9) = IDC/FLK16 (9) = серый | |
| IDC/FLK16 (10) = IDC/FLK16 (10) = белый | |
| IDC/FLK16 (11) = IDC/FLK16 (11) = белый-черный | |
| IDC/FLK16 (12) = IDC/FLK16 (12) = белый-коричневый | |
| IDC/FLK16 (13) = IDC/FLK16 (13) = белый-красный | |
| IDC/FLK16 (14) = IDC/FLK16 (14) = белый-оранжевый | |
| IDC/FLK16 (15) = IDC/FLK16 (15) = белый-желтый | |
| IDC/FLK16 (16) = IDC/FLK16 (16) = белый-зеленый |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.1 | 27242200 |
|---|---|
| eCl@ss 6.0 | 27249200 |
| eCl@ss 7.0 | 27249205 |
| eCl@ss 8.0 | 27249205 |
| eCl@ss 9.0 | 27242220 |
