Возможные производители: KLEMSAN

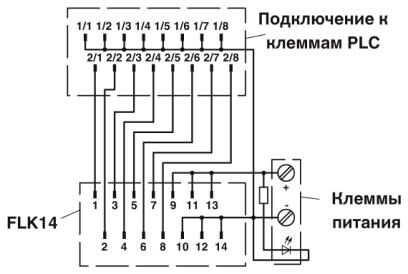

Адаптер V8 для 8 x PLC-INTERFACE (6,2 мм), yправление: Системная кабельная разводка входных плат ПЛК, Подключение 1: Винтовые зажимы 1x, Подключение 2: IDC/FLK штыревой разъем 1x 14-полюсн., Подключение 3: Штекерное подключение (возможна установка на 8 клеммах PLC-INTERFACE), количество каналов: 8, логич. схемы управления: подключение к отрицательному полюсу
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Общие сведения
| Макс. допустимое рабочее напряжение | 30 В DC |
|---|---|
| Макс. допустимый ток (на ответвление) | 1 A (на каждую цепь передачи сигналов управления) |
| Макс. допустимый ток (раздельное питание) | 3 A |
| Полюсов | 14 |
| Индикатор состояния | LED зел. |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Степень защиты | IP20 |
Данные по подключению Подключение 1
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Количество точек подключения | 1 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Данные по подключению Подключение 3
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Штекерное подключение |
| Указание | возможна установка на 8 клеммах PLC-INTERFACE |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-1500 |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 521-1BH50-0AA0 |
| Управление | ABB S800 I/O |
| - подходящие платы ввода-вывода | DI814 |
| Управление | Emerson DeltaV |
| - подходящие платы ввода-вывода | VE4001S2T2B3 Series 2 |
| VE4001S5T2B5 | |
| VE4001S2T2B5 | |
| Управление | MITSUBISHI MELSEC Q |
| - подходящие платы ввода-вывода | QY41P |
| QY42P | |
| QH42P | |
| Управление | MITSUBISHI MELSEC L |
| - подходящие платы ввода-вывода | LY41NT1P |
| LY42NT1P |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0,5 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
