Возможные производители: KLEMSAN

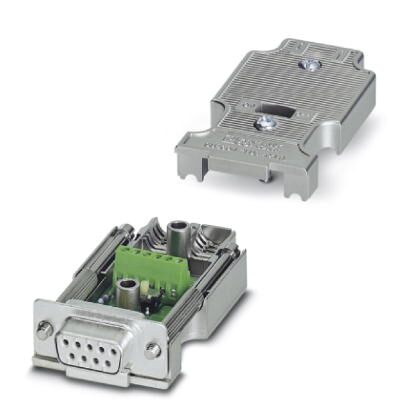

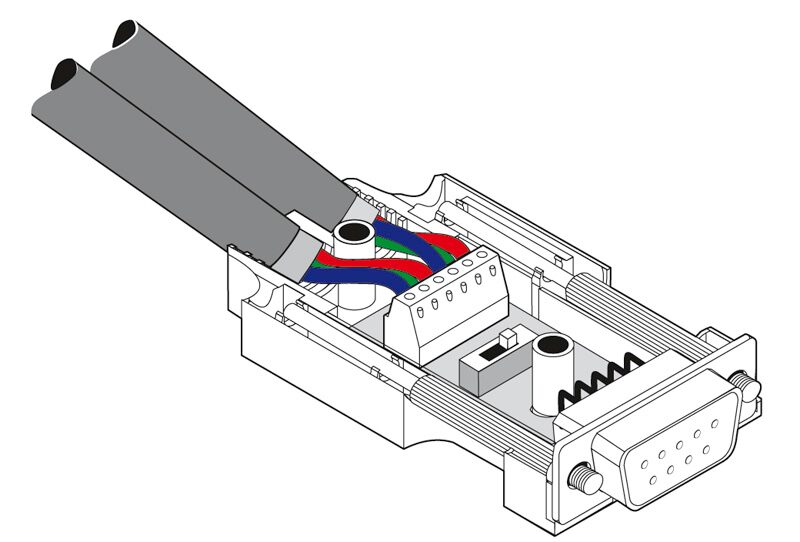

Разъем D-SUB, 9-полюсный, гнездо, осевое исполнение с двумя кабельными вводами, шинная система: CAN, CANopen, SafetyBus-P; расположение выводов: 2,3,7; винтовые клеммы
Преимущества для Вас
- Отдельные клеммы для шинных проводов
- Посегментный ввод в эксплуатацию
- Высокая скорость передачи данных
- Сборка в полевых условиях
- Гибкий выбор кабельного ввода
- Высокая стойкость к воздействию ЭМ-излучений
- Предназначен для шинного кабеля, соответствующего проектным рекомендациям CiA 303-1 с, с внешним диаметром 8 мм
- Возможность подключения нагрузочного резистора
Размеры
| Макс. диаметр кабеля | 8,4 мм |
|---|---|
| Мин. диаметр кабеля | 7,6 мм |
| Ширина | 17 мм |
| Высота | 31,5 мм |
| Длина | 58,2 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP30 |
Общие сведения
| Номинальное напряжение UN | 5 В |
|---|---|
| Номинальный ток IN | 100 мА |
| Шинная система | CAN, CANopen, SafetyBus-P |
| Сигнал | CAN |
| CANopen® | |
| SafetyBUS p | |
| Циклы установки | > 200 |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0,4 Нм |
| Материал корпуса | ABS, с металлическим покрытием |
| Расположение выводов | 2, 3, 7 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
|---|---|
| Полюсов | 9 |
| Тип подключения | Розетка D-SUB |

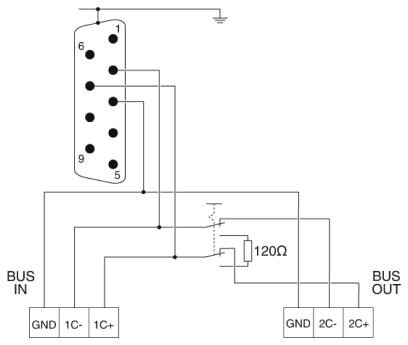

| Нагрузочный резистор | 120 Ω (подключается снаружи) |
| Момент затяжки | 0,4 Нм |
| Подключение | Клеммы для печатного монтажа |
| Тип подключения | Винтовые зажимы |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 0,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 0,5 мм² |
| Мин. сечение гибкого проводника AWG | 26 |
| Сечение гибкого проводника AWG, макс. | 20 |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 20 |
| Длина снятия изоляции | 5 мм |
| Момент затяжки | 0,4 Нм |
Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140816 |
|---|---|
| eCl@ss 4.1 | 27140816 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143400 |
| eCl@ss 6.0 | 27143400 |
| eCl@ss 7.0 | 27440302 |
| eCl@ss 8.0 | 27440302 |
| eCl@ss 9.0 | 27440302 |
