Возможные производители: KLEMSAN

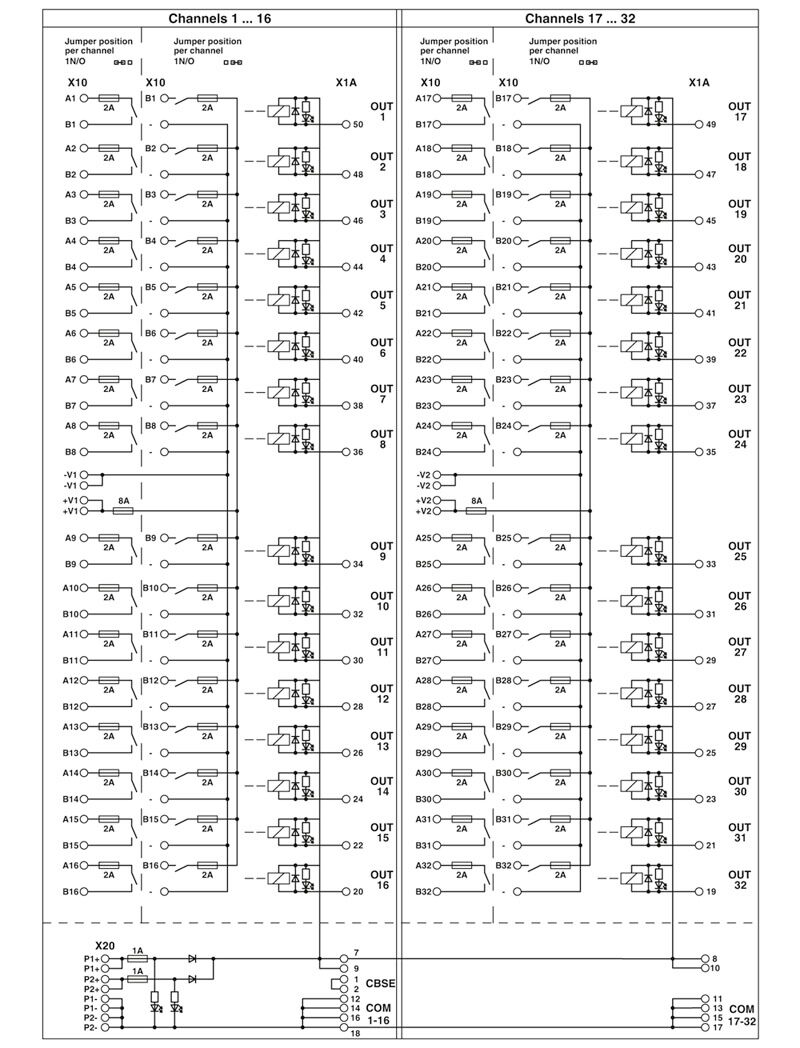

32-канальный выходной релейный модуль (1 нормально-разомкнутый контакт, как опция - гальванически связанный) с пружинным соединением, предохранителем (2 AT) и 50-полюсным системным подсоединением. Предназначен для плат Yokogawa ADV 551 и ADV561.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 7 мА (на канал) |
| Наименование защиты | Свободный ход, защита от перемены пол. |
| Защитная цепь / модуль | Нулевой диод, диод защиты от переполюсовки |
| Индикация рабочего напряжения | LED зел. |
| Индикатором состояния / канал | LED желт. |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт |
|---|---|
| Материал контакта | AgSnO |
| Максимальное напряжение переключения | 230 В AC |
| Макс. ток продолжительной нагрузки | 2 A (на канал, вставные предохранители (МЭК 6012-3/IV, 2AT)) |
| Максимальный пусковой ток | 8 A (Питание, (V1+, V2+), вставные предохранители (UL 248-14, 250 V, 8AT)) |
| Минимальный коммутационный ток | 100 мА |
| Мощность отключения (активная нагрузка), максимальная | 48 Вт (при 24 В DC) |
| 20 Вт (При 48 В DC) | |
| 18 Вт (При 60 В DC) | |
| 23 Вт (При 110 В DC) | |
| 40 Вт (При 220 В DC) | |
| 500 ВА (При 250 В AC) |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
|---|---|
| Дополнительные платы ввода-вывода | ADV551 |
| ADV561 | |
| Дополнительные устройства управления | YOKOGAWA STARDOM |
| Дополнительные платы ввода-вывода | NFDV551 |
| NFDV561 |
Стандарты и предписания
| Наименование | Воздушные зазоры и пути утечки вход/выход |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 6 кВ (1,2 / 50 мкс) |
| Изоляция | усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Наименование | Воздушные зазоры и пути утечки выход/выход |
| Стандарты / нормативные документы | DIN EN 50178: 1998-04 |
| Расчетное напряжение изоляции | 260 В |
| Расчетное импульсное напряжение | 4 кВ (1,2 / 50 мкс) |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
