Возможные производители: KLEMSAN

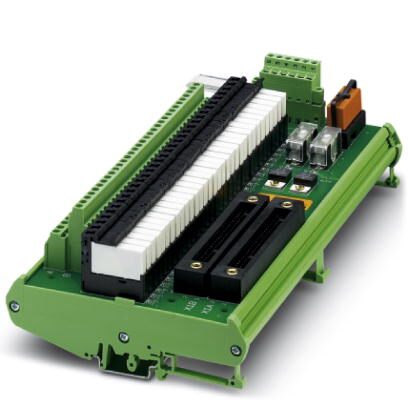

32-канальный релейный модуль с винтовыми клеммами и резервной схемой питания. Предназначен для плат Yokogawa ADV551 и ADV561.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,9 ... 1,1 |
| Типовой входной ток при UN | 15,6 мА ±20 % |
Выходные данные
| Исполнение контакта | 1 замыкающий контакт |
|---|---|
| Максимальное напряжение переключения | 30 В AC |
| 36 В DC | |
| Минимальное напряжение переключения | 100 мВ, AC/DC |
| Макс. ток продолжительной нагрузки | 50 мА |
| Минимальный коммутационный ток | 10 мА |
| Мощность отключения (активная нагрузка), максимальная | 1,2 Вт (при 24 В DC) |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | Совместимы с Yokogawa KS |
| Момент затяжки | 0,5 Нм |
| Количество точек подключения | 1 |
| Полюсов | 50 |
| Указание | Подходящие системные кабели: Phoenix Contact YUC50, Yokogawa AKB331 |
Поддерживаемые устройства управления
| Дополнительные устройства управления | YOKOGAWA CS3000 CentumVP |
|---|---|
| Дополнительные платы ввода-вывода | ADV551 |
| ADV561 | |
| Дополнительные устройства управления | YOKOGAWA STARDOM |
| Дополнительные платы ввода-вывода | NFDV551 |
| NFDV561 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
