Артикул:
2313423
Внутрений код:
PC-2313423
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
80,7 кб
Характеристики
Вес, шт
—
238,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
102 205.15 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

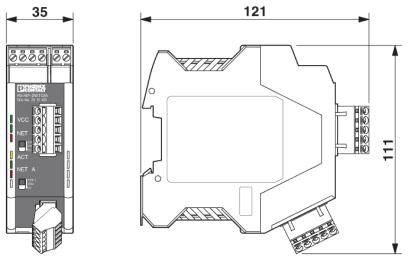

Модульный повторитель для развязки по напряжению и повышения дальности действия для DeviceNet/SDS/CANopen, скорость до 1 МБит/с. Высококачественная развязка по напряжению между интерфейсами, установка на монтажную рейку, питание 24 В DC.
Преимущества для Вас
- Автоматическое распознавание скорости передачи данных или ее фиксированная установка с помощью DIP-переключателей
- Скорость передачи данных до 1 Мбит/с
- Высококачественная 4-канальная разводка между всеми интерфейсами
- Возможность модульного комбинирования с оптическими преобразователями PSI-MOS посредством соединителя, устанавливаемого на несущую рейку

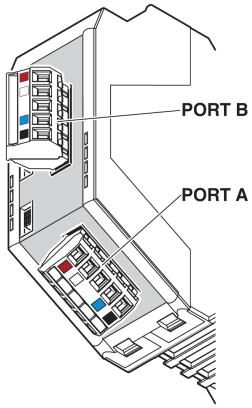

- Все разъемы подключаются с помощью винтовой клеммы COMBICON
- Допуск на применение во взрывоопасной зоне 2
- Допуск для кораблестроения согласно DNV GL
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 |
Последовательный интерфейс
| Интерфейс 1 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
|---|---|
| Режим работы | полудуплекс |
| Количество портов | 2 (CAN_High / CAN_Low) |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Формат файла / кодирование | Подстановка битов, NRZ |
| Среда передачи | витая пара, экранированная |
| Параметры передачи | CSMA/CA |
| Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |

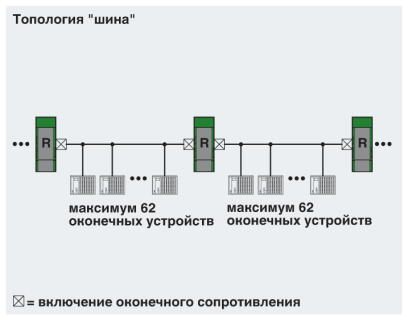

| Количество оконечных устройств шины | ≤ 64 (на сегмент потенциала) |
| ≤ 63 (DeviceNet™, с возможностью логической адресации) | |
| ≤ 128 (CANopen®, с возможностью логической адресации) | |
| Нагрузочный резистор | 124 Ω (подключение, интеграция) |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Интерфейс 2 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
| Режим работы | полудуплекс |
| Количество портов | 2 (CAN_High / CAN_Low) |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Формат файла / кодирование | Подстановка битов, NRZ |
| Среда передачи | витая пара, экранированная |
| Параметры передачи | CSMA/CA |
| Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |
| Количество оконечных устройств шины | ≤ 64 (на сегмент потенциала) |
| ≤ 63 (DeviceNet™, с возможностью логической адресации) | |
| ≤ 128 (CANopen®, с возможностью логической адресации) | |
| Нагрузочный резистор | 124 Ω (подключение, интеграция) |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
Цифровые выходы
| Наименование, выход | Релейный выход |
|---|---|
| Количество выходов | 1 |
| Исполнение контакта | Замыкатель |
| Минимальное напряжение переключения | 10 В DC |
| Максимальное напряжение переключения | 30 В DC |
| Макс. ток продолжительной нагрузки | 500 мА |
Питание
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 10 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, макс. | 80 мА |
| Потребляемый ток, типовой | 55 мА (24 В DC) |
Общие сведения
| Битовая задержка | одна длина телеграммы (EXTENDED) |
|---|---|
| Битовое искажение, вход | ± 35 % |
| Битовое искажение, выход | |
| гальваническая развязка | согласно EN 60950 |

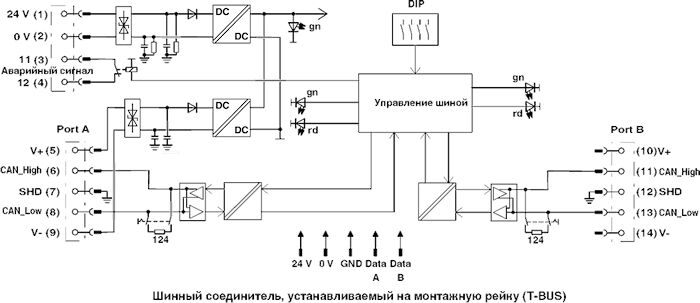

| Гальваническая развязка | VCC // TBUS // CAN A // CAN B |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 55011 |
| Вес нетто | 238,5 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| MTBF | 823 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 170 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 1091 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 514 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 208 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) | |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X (Соблюдать особые указания по монтажу в документации!) |
| UL, США / Канада | 508 Listed |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Данные испытания | 1 м |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ |
| Стандарты / нормативные документы | EN 55011 |
| EN 61000-4-6 | |
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178, DIN EN 60950 |
| гальваническая развязка | согласно EN 60950 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | 508 Listed |
| Температура DNV GL | B |
| Влажность DNV GL | A |
| Вибрация DNV GL | A |
| DNV GL-EMC | B |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Разрешение на применение в судостроении | DNV GL |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
