Возможные производители: KLEMSAN

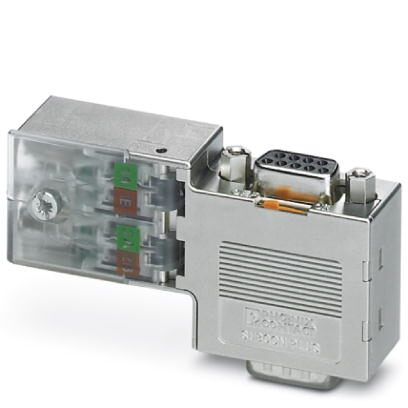

Разъем D-SUB, 9-полюсный, штыревой, кабельный ввод под углом 90°, шинная система: PROFIBUS DP до 12 Мбит/с с гнездом Pg-D-SUB для подключения программирующего устр-ва, нагрузочное сопротивление подключается посредством ползункового переключателя, расположение выводов: 3, 5, 6, 8; клеммы с прокалывающими контактами

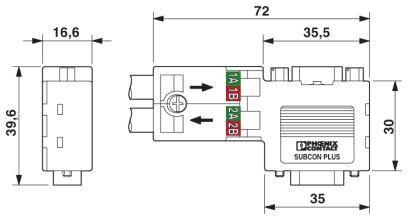

Размеры
| Макс. диаметр кабеля | 8,4 мм |
|---|---|
| Мин. диаметр кабеля | 7,6 мм |
| Ширина | 16,8 мм |
| Высота | 34,8 мм |
| Длина | 72 мм |
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 75 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Высота | 5000 м (Ограничение см. в заявлении производителя) |
| Степень защиты | IP40 |
Общие сведения
| Номинальное напряжение UN | 5 В |
|---|---|
| Номинальный ток IN | 100 мА |
| Шинная система | PROFIBUS DP |
| Сигнал | PROFIBUS |
| Циклы установки | > 200 |
| Испытательное напряжение | 50 В |
| Крепежные винты SUBCON | 4-40 UNC |
| Момент затяжки | 0,4 Нм |
| 1,2 Нм (Корпусной винт) | |
| Материал корпуса | ABS, с металлическим покрытием |
| Расположение выводов | 3, 5, 6, 8 |
| MTTF | 6706 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 1817 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) | |
| 155 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
Характеристики клемм
| Подключение | Штекерная часть разъема D-SUB |
|---|---|
| Полюсов | 9 |
| Тип подключения | Вилка D-SUB |
| Нагрузочный резистор | 390 Ω |
| 220 Ω | |
| 390 Ω (подключается снаружи) | |
| Подключение | Клеммы с прокалывающими контактами |
| Тип подключения | Быстрый зажим IDC |
| Сечение гибкого проводника мин. | 0,32 мм² |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение жесткого проводника мин. | 0,32 мм² |
| Сечение жесткого проводника макс. | 1 мм² |
| Мин. сечение гибкого проводника AWG | 22 |
| Сечение гибкого проводника AWG, макс. | 18 |
| Сечение провода AWG мин. | 22 |
| Сечение провода AWG макс. | 18 |
| Подключение | Вход для программирования |
| Полюсов | 9 |
| Тип подключения | Розетка D-SUB |
Стандарты и предписания
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
|---|---|
| Подключение согласно стандарту | CUL |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
